Diagonalizzazione quantistica basata su campionamento pooled di un Hamiltoniano nucleare

Stima di utilizzo: 2,5 minuti su un processore Heron (NOTA: questa è solo una stima. Il tuo tempo di esecuzione potrebbe variare.)

Cerchi la versione Fortran?

Questo notebook presenta l'implementazione Python. L'implementazione Fortran si trova nella directory companion Fortran di questo repository di documentazione. La versione Python aggiunge un passaggio di recupero della configurazione auto-consistente, che il driver Fortran non esegue.

Risultati di apprendimento

• Impara come un Hamiltoniano nucleare a modello di shell, tabulato in una base di orbitali accoppiati in $J$, diventa un Hamiltoniano a qubit nello schema $m$, dove un qubit è uno stato a singola particella.

• Costruisci un ansatz di eccitazione fisso e non variazionale i cui angoli provengono dalla teoria delle perturbazioni del secondo ordine, quindi non c'è alcun ciclo di ottimizzazione classica.

• Confronta le eccitazioni a qubit e fermioniche e misura come la scelta influisce sulla profondità a due qubit dell'ensemble.

• Esegui il recupero della configurazione auto-consistente con qiskit-addon-sqd quando le quantità conservate sono i numeri di nucleoni, $M_J$ e la parità anziché il numero di elettroni e lo spin.

• Applica un unico flusso di lavoro da un problema a 24 qubit che puoi verificare esattamente a un problema a 40 qubit con quasi due milioni di stati di base, oltre la capacità di diagonalizzazione esatta di questo tutorial.

Prerequisiti

Prima di iniziare, rivedi i seguenti argomenti:

• Diagonalizzazione quantistica basata su campionamento e il riferimento API dell'addon SQD.

• Diagonalizzazione quantistica basata su campionamento di un Hamiltoniano chimico, la controparte a struttura elettronica di questo tutorial.

• Transpila rispetto a un target di backend e Introduzione alle primitive.

• Seconda quantizzazione e mappatura di Jordan-Wigner.

Contesto

Il modello a shell nucleare tratta un nucleo come pochi nucleoni di valenza che si muovono in un piccolo insieme di orbitali a singola particella sopra un core inerte, interagendo attraverso una forza a due corpi empirica adattata agli spettri misurati. È ampiamente usato nella struttura nucleare a bassa energia. Il suo costo computazionale è combinatorio: la base è ogni modo di distribuire i protoni e neutroni di valenza sugli stati disponibili, e questa crescita limita gli spazi modello accessibili alla diagonalizzazione esatta.

La diagonalizzazione quantistica basata su campionamento pooled (pooled SQD) [1] divide quel problema in due. Un circuito quantistico viene usato solo per proporre quali stati di base contano. Viene misurato nella base computazionale, e ogni stringa di bit misurata identifica un determinante di Slater. L'Hamiltoniano viene quindi costruito e diagonalizzato classicamente nello span di quei determinanti. Poiché il passo classico è una diagonalizzazione esatta all'interno di un sottospazio, restituisce un limite superiore variazionale sulla vera energia dello stato fondamentale, e il limite può solo scendere man mano che si aggiungono determinanti.

Questa divisione del lavoro rende il metodo tollerante al rumore, con un'importante limitazione. Il rumore cambia quali determinanti il circuito propone. Non entra nell'Hamiltoniano classico, quindi non può spostare l'autovalore di un dato sottospazio: uno shot che viola una quantità conservata viene scartato o riparato, e uno shot che sopravvive è un vettore di base legittimo comunque sia stato prodotto. Il rumore quindi costa qualità del sottospazio, non correttezza, e il numero che riporti è comunque un limite superiore.

La struttura nucleare fornisce diversi numeri quantici esatti per filtrare i campioni. Un determinante fisico deve avere il numero corretto di protoni di valenza e il numero corretto di neutroni di valenza, la proiezione totale corretta del momento angolare $M_J$, e la parità corretta. Ognuno può essere verificato con un test intero su una stringa di bit. La frazione di campioni respinti dipende dal vincolo e dallo spazio modello.

Ogni qubit è uno stato a singola particella nello schema $m$ $(n, \ell, j, m_j, t_z)$, e $|1\rangle$ significa occupato. Il registro usa un ordine fisso: prima i protoni, poi i neutroni; all'interno di una specie, orbitali nell'ordine del file; all'interno di un orbitale, $m_j$ decrescente. Le due metà di una stringa di bit sono quindi la configurazione dei protoni e la configurazione dei neutroni. Questa è la bipartizione attesa dagli strumenti di post-processing pooled SQD.

Il flusso di lavoro

Due fasi nel diagramma gestiscono le simmetrie nucleari.

Riparazione e post-selezione gestiscono i campioni influenzati dal rumore hardware. I due numeri di nucleoni delle mezze registro sono pesi di Hamming, quindi qiskit-addon-sqd li gestisce direttamente: recover_configurations ripara una stringa di bit rotta invertendo i bit meno coerenti con la stima attuale delle occupazioni orbitali medie, piuttosto che scartare lo shot.

Il sottospazio prodotto introduce $M_J$. Poiché $M_J = M_p + M_n$ accoppia le due metà, non è una proprietà di nessuna delle due, quindi non deve essere usato per filtrare interi shot: una stringa di bit la cui metà protonica e metà neutronica sono entrambe valide contribuisce comunque con due buone semi-configurazioni anche quando il suo $M_J$ totale è sbagliato. Il sottospazio è quindi generato da ogni prodotto di una configurazione protonica campionata con una configurazione neutronica campionata, mantenendo i prodotti che ricadono nel settore $M_J$ e parità target. Questa è la costruzione del sottospazio pooled SQD, e significa che poche migliaia di stringhe di bit possono generare un sottospazio molto più grande del numero di campioni.

Due equazioni fondamentali

L'Hamiltoniano del modello a shell è un termine a un corpo più un'interazione a due corpi,

$$\begin{equation} \tag{1} H = \sum_{p} \varepsilon_p\, a_p^\dagger a_p + \tfrac{1}{4}\sum_{pqrs} \langle pq \| rs \rangle\, a_p^\dagger a_q^\dagger a_s a_r , \end{equation}$$

dove $p,q,r,s$ etichettano stati nello schema $m$ e $t_z = -1$ per un protone, $+1$ per un neutrone. Le interazioni empiriche come USDA [2] e GXPF1 [3] sono tabulate non nello schema $m$ ma nella base accoppiata in $J$, come elementi di matrice $\langle ab; J | V | cd; J \rangle$ tra stati a due corpi antisimmetrizzati e normalizzati di orbitali $a,b,c,d$. Recuperare l'elemento nello schema $m$ è un riaccoppiamento di Clebsch-Gordan,

$$\begin{equation} \tag{2} \langle pq \| rs \rangle = \sqrt{1 + \delta_{ab}}\sqrt{1 + \delta_{cd}} \sum_{J} \langle j_p m_p\, j_q m_q | J M \rangle \langle j_r m_r\, j_s m_s | J M \rangle \langle ab; J | V | cd; J \rangle , \end{equation}$$

con i fattori $\sqrt{1+\delta}$ che annullano la convenzione di normalizzazione degli stati tabulati. Tutto il resto di questo tutorial si basa su queste due equazioni.

Le tre esecuzioni

	Nucleo	Shell	Qubit	Base ammessa dalla simmetria	Verificabile esattamente?

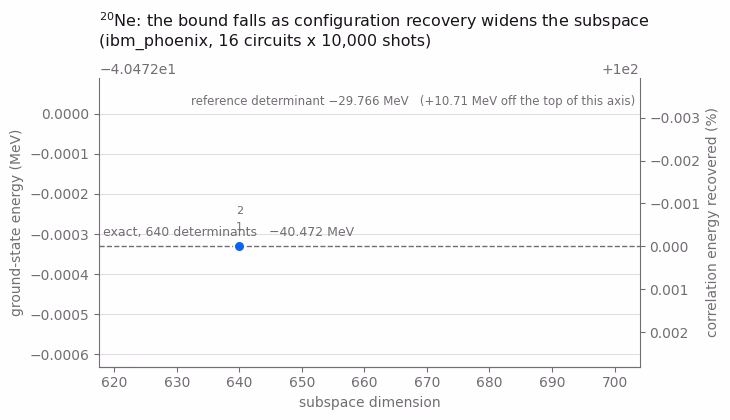

Piccola scala	$^{20}\mathrm{Ne}$ (2p + 2n)	$sd$	24	640	Sì
Grande scala	$^{44}\mathrm{Ti}$ (2p + 2n)	$pf$	40	4.000	Sì

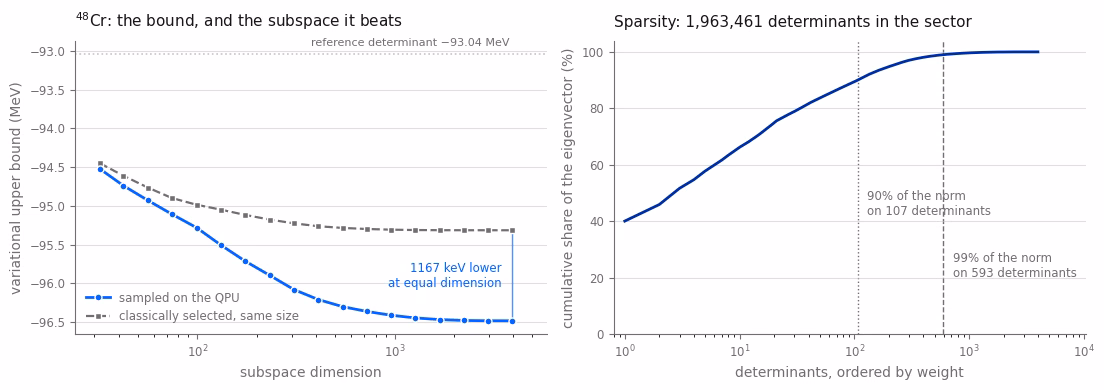

Grande scala	$^{48}\mathrm{Cr}$ (4p + 4n)	$pf$	40	1.963.461	No

L'esecuzione a piccola scala è la guida passo-passo. Entrambe le esecuzioni a grande scala usano un registro a 40 qubit: la prima è ancora abbastanza piccola da poter essere diagonalizzata esattamente su un laptop, quindi puoi confrontare il risultato hardware con un riferimento esatto. La seconda supera la capacità di diagonalizzazione esatta di questo tutorial.

Ogni esecuzione qui avviene su una QPU. Questa è una scelta fatta per questo tutorial piuttosto che un requisito del metodo: tutte e tre le esecuzioni condividono un backend e un budget di gate così da poter confrontare le loro prestazioni a diverse dimensioni del problema.

Requisiti

Installa i seguenti pacchetti prima di iniziare:

• Qiskit SDK v2.0 o successivo (pip install qiskit)

• qiskit-ibm-runtime v0.40 or later (pip install qiskit-ibm-runtime)

• SQD addon v0.12 o successivo (pip install qiskit-addon-sqd)

• NumPy, SciPy e Matplotlib (pip install numpy scipy matplotlib)

Hai anche bisogno di un account IBM Quantum® con credenziali salvate localmente, e dell'accesso a una QPU con almeno 40 qubit.

Non è necessario alcun pacchetto simulatore, e non è necessario scaricare alcun file di dati. I due file di interazione usati in questo tutorial sono incorporati nella seguente cella di impostazione e scritti in una directory temporanea quando la esegui.

Impostazione

Questa sezione importa gli strumenti e definisce gli helper del modello a shell di cui il flusso di lavoro ha bisogno, nell'ordine in cui il flusso di lavoro li usa. La fisica dietro ciascuno di essi è derivata nell'Appendice; i commenti descrivono il ruolo di ogni funzione nel flusso di lavoro.

Due file di interazione vengono prima decompressi. Entrambi sono set di parametri pubblicati, incorporati qui affinché il notebook sia autonomo: usda.snt è l'Hamiltoniano USDA della shell $sd$ [2] e gxpf1.snt è l'Hamiltoniano GXPF1 della shell $pf$ [3].

# Added by doQumentation — required packages for this notebook
!pip install -q matplotlib numpy qiskit qiskit-addon-sqd qiskit-ibm-runtime scipy

from __future__ import annotations

import base64
import gzip
import itertools
import tempfile
from dataclasses import dataclass
from functools import lru_cache
from math import factorial, sqrt
from pathlib import Path

import matplotlib.pyplot as plt
import numpy as np

from qiskit import QuantumCircuit
from qiskit.circuit.library import PauliEvolutionGate
from qiskit.quantum_info import Operator, SparsePauliOp
from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager
from qiskit_addon_sqd.configuration_recovery import recover_configurations
from qiskit_addon_sqd.counts import bit_array_to_arrays
from qiskit_addon_sqd.subsampling import postselect_by_hamming_right_and_left
from qiskit_ibm_runtime import QiskitRuntimeService, SamplerV2

from scipy.linalg import eigh

_USDA_SNT_GZ = (
    "H4sIAI5wqWoC/4WY224bRwyG7/UU9F0CONsZco5AUyBuC/QmQNG06KWhWGql1LYMy+kJefiOTrucGXJrQAgsf5nl8ecOr+CX"
    "D9+9g/0K9pv1/T389rx7gPLrsH+Cz/vVctg+vgAsrgB+HeDdAD9t7zYv6+dr+DDA+z8223/X17B8XMFN+ev9+m+4ed799XjA"
    "f9z8sy/4+s8BvoWYrsEERwbhFRqTXi+uCvOwW63vYf+0vFvDAgDo/AFIh8/hK7DH30354Omvb8o3V8c/vIUnMKtboK/wiGKF"
    "+gnFEfVn9PQUe8bthNIRtftbsGfUtQbAGXUFfawM8K0BF9SP6MWA0BpwQcMRvRhwBSX86+fl3ct2d4jq4+eHa3hYv2x2q7fX"
    "AJuPy+fb3cP69+Uh4luAT8djv95++eGV/fj6y6dvFudnmcX4lGOoBmttNOVncTL2FLs3NGT0l++ndJTv0cR8/t6NUanP8WMI"
    "6nPC6C8/5wp+vnn//QLOP9ank3k2wRszkDn/Zwv15xiv41l2SDmjhuEFM4PJ0QkYcgzM4A1Jp1GDkcvtaWMAR9tosAa9huHk"
    "AtoUBYwaF8hGarAxOywgxnoeN+Se2smF4H3QMPZQ653XMJpOi6GyrcLcZJtzLgoYcdsOyXKibV1Aom0fikJO0VLUMDeW3kAl"
    "qQLWpd66qGE02eZ9lXqSPD3UWyl5DeOeGnINJnmaUggCVrtgh2DJNm3fVy8WF3LSMFa9hYga5iYX0IQsYK2nmTpJkoq81Acy"
    "jLTTnPEaxqo3JGcbvZMeGnJVbw6mf2cUqcIsO80nFdOFq8JoSlY+Zb7FfNNZlnw2PqOE8SL3PtlSJhJGXGqsDRjbh4bmocWy"
    "oiIxSxjv09JYgaxlGLZxA9EFFOImuIBt3EB04TK3Z5S8wizrrFCJQ4Xpgl9hzDYbu0LCNm6HzkJHweUkYazITalyF7NjGAnh"
    "FZJFQniFZFHnqWgbdZ6qtoX50VZhvEJ81TJe7AUcQozH8yQMJ8ymUS07jLin6LXT3FRIhmwSTmtbJpEjr2AsvM7E1ra+ZaiM"
    "NoxewZinBlPQTmPJyikn7TQ2630SbWuz4CLlwzuGhCHPqbUmRZQwpkiBDn1vsoQ55oKjbEvNNVgbXls0WvA0NKnPpku91Fkx"
    "pahhXPDJtxVCQkBcMtJD27I8VJGAhWYYlVuZzc5e+jSIZWnLa57nOQ1iWZY+jSE3GP5/QIKi5E1Agqi9BbMZiUjEWNwChqKq"
    "KTZY11ku5ca2Pqc4YKk1o2DstBjJC1htW2nAgEZ4aDdPvQmmmLeY4tWFt9Y3VAdlpW+oDcpa3zpM1jdUB2XV9agOyqrrcWZQ"
    "sq7vMMffBseux5l5yjoLZ+Yp6yzU5mmt5DgzT5mSozZPoVIknJmnTJFQHZRV12OrlvpFQFbycoGKOWiYfl9QlXySGtSUvL9W"
    "VJi/YG4grC4CmuCX6CZrKUsY64UyJolCQoZJqWeKhDOCzxQJNcGXbZMEX7EtzF+gvCI1npxjmKaW5Q06ewVjOY0u2+Y0kt5D"
    "JhlETS2P+5CqyIMYkCI1NK50SO3TarSR2qfVaKOZPmXjg2beVJmS01zqp/CSmvoqvNSOD/kaS+qUoSGaTM2yz83fdjtMvsZy"
    "xOv7N44Fff/GT5q5tXWYfB3jWND3b9yumUvK5SQnvK6w/VuHyfu3DpP3bx0m7984FvT9W4fJ+zceWq/v3zpM3r9xLOj7tw6T"
    "928X053QgGz/1mHy/u3yZ8lTtn/jWND3b74NiDx2vRbeep56Lbz1oPRaeOv9G0dmxofXPK33bx0m798C1B9RuP4DPJ0WcLAa"
    "AAA="
)

_GXPF1_SNT_GZ = (
    "H4sIAI5wqWoC/4WcQY8dtw3H7/kU41sCeF8lUqKkQw9NgbaXoEHQQ26BkdiIEWdt2E6L9tNXb9+ORIn8PwdZILB/S3I4IsW/"
    "ZiYvjr//+P3f4nG8ef/x+PDm4dOvr9+9++rF8d3l+Mf7x99fvTz+dTn++fnTH7/1//z28pfL8e3H9/95fHm8evzl+lffvf3f"
    "H59e/fb26L9zHN//+t9Pl+OH1/++HH89JL88gkQO8esfvjm+phDomyvW//39/S+v3x2fPrz6+fVX/dfS889B4fpz/aN43P7p"
    "f3Bw/ynH8fD0Zy+uf/fn48MR3vxU/kRXlp7Z+PzDiqUnNn74iW8sb3azYvm0m29s2uxGxabTbryx2cZ7nGzu7KOKV2y8g5Un"
    "dsZbbLyDLafd53irjXew9bR7jffF8fbx8+uPr37+/Pb941dPv3P93ZH4W/If6kUohXCm+Jbmh3yR0jicybwl9CFeuFILy908"
    "HtIlcrlZyCNJ2q6MdGi7ZVy4tlvHJS52Y71FnHp8D+HCIYTlQuYFhdsv0yVxzZB6vsxwaZwJUumkIjWB1POdDhcqlR2KVo85"
    "SoDU8NgdNodiZevqMUqB1LCVWsO2ZMQlyYs+bXEFk4m5bMJJlVgSpGjaouhQvFKxUIbUjIvI85hWW4FNvubyDnMxMkFKRc8V"
    "Uml65OhQW1x9fe3XOAtsZPXJ36TIX18SaoQUnysnZsHUXPfcKqTyaSu36FHbWg0tN0jxWIXEAVLzbqcqkMpj3T8lwlBp9RhD"
    "qpAaHpnzni9nRXPh6lDbysmJBVLzDtU71KztnDxqW1+JhDaKnTtUa4DUzH00Hp0VXQMHSM3c16irlpf7GEcN1dogpfpEDpAa"
    "WRUOBKl0UqkIQ2qs+5IYU6OvthbFodIaF6/9i51VeF0TLZSN2lfh9T729utQOqtXKi/dl/21mihhW+M+BpIKqblypDWHSntc"
    "mSA1O3nMe+6dHp0DEaRmXCU0h9p7dOYCqVm1MehOnvy7nWphSKnuu+Q++X2Ca4uQGrYkxp3yMkFLL0ygavPovmR64dhFY5QM"
    "KVK1XRxqX4UydlHCXU44hY1ydndKuUBK11BzqH1NNOKNMvt27PMXVUWBemSqCVIjrr4nYFtzTSQJkJp3O7se09p9YygCKVL7"
    "UN4opx5DNnE5q5AlerZ2jyExpEYmggTtMYFrzC1Bak58jetGeSvHenSip9ROik0m5lqdsxzjrCYhTM1uImOHYZzVPvnWjXIm"
    "0RoaKyqhjjlqiEE3uWoYHqopbT/KY0pDD+Xtx9d8lvI0n6U8zWcpT/NpQqDms5Sn+TRVoOazlKf5LOVpPk1VqPl05AI1n6U8"
    "zaepAjWfpTzNp6kKNZ/OQoGaz1Ke5rOUp/k0VaHm03mvUPOd1+esL6X5LOVpPkt5ms9SnubTVIGaz1Ke5rOUp/ks5Wk+TVWo"
    "+SzlaT69mgVqPk0VqPks5Wk+S3maT1MVaj5dPwVqPkt5mk9TFWo+S3ma77x/8z56ms9SnuazlKf5LOVpPkt5ms9SnubTVIWa"
    "z1Ke5jupfRWumk9TBWo+S3maz1Ke5rOUp/k0VaHms5Sn+XTnLVDzWcrTfJqqUPNZytN85/1z7rbSfJbyNN/5t06fUJrPUp7m"
    "OykvE7T0wgqqdmo+Mb3Q03yCO6bSfII7ptJ8gruc0nxi+pen+eROL5yaT3CXU5pPx1Sh5hNcj0rzCajHVfMJqMdV88mdesyu"
    "xwo1n+B6VJpPcD0qzSe4HpXmE1yPSvMJrkelwERVR4Waz1Ke5hNTQ3THoxO90nzFZMLTfAVnVWm+grOqNF/BWVWaTxMVar6C"
    "r1FpvgK6yar56vbja76onormu8/5ViqOrNblZH6l0NPAlRq9sKaIbaFnhis15tUuH/E1oieLK1XOTIgsz3ROap9XpQ/SJWqK"
    "bCYcKm6K4tp9iUqqzbd1j4qO+g2tpTV6sll1qLipk6fnw32/isDWPSruPborwz7x9eakKbbry6Gi7RN9nrhuHr4tPXXsVLT9"
    "vvTdKlUQ18i9Q0Wn+2ZOlYpva0yiDhXthNz69p4S+7ZG7h0q2jma+/BIIfm2RnU4VLQ9R6hG4iWryVurhorOlNbzEJr4tubk"
    "bim6e25iqbFbJY4MKfREfaXGNXKK2aF2BSapD6Oy5162yd1S5Og0iq3k5tua1WEpsus+ZO4ZS76tqU4sRc7+mAtJyL6teR8t"
    "RVbDUO9yXM2a2O6jQ5GjdCi3HKpva04dluK7J1uWGtFLjhFS6J2HlZpKhzOm0JsRK5XnmjD7Izv5av0eBd7zVb5IsVU6ffTN"
    "oQXf1peoeveNjZWaNURFZ0L8fTsX1s9hwO4eeHkOA3Z3Zct6ZOccgPAM0O91hR4ZPEcWMAPkdBWQvsdZj72xZuTRs2U95qFY"
    "a8FZHVQpy/Mhd55YbGmPew2VGB2PRvOVsNlib0orYbO1U8fi0cbF6uQhw7jUycMybYs/dSiKwGxyLB5tXEmdM5WM4lKnGLFm"
    "FFeaPTruK8ehlEcbV55n2yIwrnlOXorAuPKsxyIwrjz7l3greptzSgve+tqo2lLbcu9MQ4oiPDMpjzaueR8rUUZxqaql/T46"
    "k5WiCM9fyuNpy5uZpM9WkvfaxpS1Ndd96JKV2LflUdrW1idaKOT0HNMnTCdnT/OZvcOZv5RHG5fqAJFhXLO2WykwrtlzJkV4"
    "llMebVxp7kOUMopr7h1dSmcUl9LuxesT2z6kPOq4ttkkk7sj1/1JWWWnHvfdfVKE50LlUV+jObPqs2hO+zViytpSJ+CFSyu+"
    "LY+yttRM3gf3HH1bHmVtzR5NXZQXcI0epW1tdyh2d86a2O52F9vR6V8FUgTm1dWjjWuepZUgMK45k2cKMC6PIjD7rh6j+gpi"
    "0Y904b675/n2h3u6QteTedkoc7qy2LIeaUxpkXNAHgeV53khozOYxZb1qDpTrvAa+TxBClECvEbPlvWY5o4cA7zGNDSfFIbX"
    "6NmyHmd1SEnwGgfVJ6YKr9GzZT3KebdDZIYe5bzGQLFAj54t7XHXfDkmJ6v789r17e7iTEMrxXhmUh5tXHNmainCuObMVBOO"
    "y6MYzEyrx9MW2VMf4cC9NWlbzpmVoqytucPkIO12SsZ4/lKUtTX7V6LGsfi2phadlLa1nX89naUHc437uYnQni/nlEzWN/S8"
    "s7TVo41LvUsW9+pwqFBl79HsPYkVr/sK9GjjYnVWSzBfqjoowXx5FN+ZC6dHG5d6WybjfM15ouYE8+VRDObC1aOOa3v+WEJq"
    "Tlzb2VCRELOtbYEU47NH5dHGpd5nagzj0s+HAozLoxjMq6tHnfutHmNjblz23G/1qChra3rMOT6f3jGefRVlbamZKfR1COKa"
    "PWdS1tZcXy3mnMm3pd4IGpS1Nd9Uai0Wir6t+fxxUtrWPvu27M1MG8XJ1KMz+yqK8Vmt8mjjmn1CKmcUF88zhVIzimtOtZNi"
    "fO6rPGpbW9XGLrg50G5rfwNhUueu7swmEtI55yQ0m/RpqI3JPd15ujVtWY9TSbcxpSU8dSShAj16tk4b3r6dmUlI2/L27Ulp"
    "W7vKLFK3uByK4nI2VP19SFEJ7EOrRxvXyESr413YhPchLsssV/0dRlEJ70PKo7a1n/vWa1rLbsu8mTooa0up8tpyEd+Wep42"
    "KG1rf6su5ebkvpqztLzl3qltRSVc28ojmTM+9F2TwNm3Qgp9/eSeKnaNXFtwqH3nk1KaJE05M6ZDOdNjv9NJIvm2Zr+3lFeP"
    "EvqGnH1bM/eWMtNQvFCRHnzUlJlzXMqZYFKqHHLxbdFUFIbiu+8XWmo+50vL6R06l1u/PBO/asN8B5zAmdXTDtP7r8h+jeWL"
    "lFOPocYumti39SWq3v0iTvxdtDw9hhmUq9N6PbaqvzJyqyNeMi0nIm51LLbojgIrOUKP+l2yBj16tghrqxib1gqg0pLknfIq"
    "bdoirJqkMMNrnDNATPgaPVuE9VBv0J7HbU107V42W44eUhSjPrF4JKyHUokZxqXeTV+exAI9pCjGp/zKIwE9dO2+XSTX1vbc"
    "b6pJUYT1UOCWWw2+rdmZJkVYD1Ef0Uoi39acySdFWA9RztLVjm9LPQ0cFAENc3unJjrVsWuY0mK297EYxbrbcs7vlUfCGib3"
    "bQ/GNWffMijCGkZRDHr0w+KRsIbpnem6dnZbe9VOitTsW7e3I+e7Pgnv7tfHQxvl7O7KlvU4zu95fouUUNV21RSGFk2oHhdb"
    "ZGbf+b4cXf8nRlnb8maASVlbc+UkSnSb0hKox4eFIjNHz7c/aHydkvC6T9Lydo3Je+u8ZSdf+xsu06O2ta2vPr70W1l2W9v6"
    "UhSbPoG+kwYnSDVnTKGvqYvfv3JuDVLom2vvpOZpvh9fizHuX71jVp79vqDcG8rrJolLnecTxe8TgMLfBTDoJteOGUVntYJr"
    "5PHOVsKnUaEuJw8oE9MWA5V5e2tA9wmQrw5xQB6RrernS33VkEB1PCmKW5f7P6zudeW7TwAA"
)

DATA = Path(tempfile.mkdtemp(prefix="nuclear_sqd_"))
for name, blob in (("usda.snt", _USDA_SNT_GZ), ("gxpf1.snt", _GXPF1_SNT_GZ)):
    (DATA / name).write_bytes(gzip.decompress(base64.b64decode(blob)))

    if not (DATA / name).is_file():
        raise RuntimeError(f"{name} did not unpack to {DATA}")

Lo spazio modello e il registro a qubit

Un file .snt contiene lo spazio modello, le energie a singola particella e gli elementi di matrice a due corpi accoppiati in $J$. Per le interazioni dipendenti dalla massa usate qui, il terzo e il quarto campo dell'intestazione a due corpi specificano la massa di riferimento $A_{\mathrm{ref}}$ a cui l'interazione è stata adattata e l'esponente della sua dipendenza dalla massa. Entrambi i file portano l'esponente $-0.3$, con $A_{\mathrm{ref}} = 18$ per USDA e $42$ per GXPF1, quindi gli elementi di matrice tabulati devono essere riscalati di $(A/A_{\mathrm{ref}})^{-0.3}$ per il nucleo in fase di calcolo [2], [3]. Le energie a singola particella non vengono riscalate. Saltare questo passaggio cambia l'energia di correlazione di alcuni punti percentuali.

Le energie che seguono sono energie di valenza, misurate dal core inerte; non sono energie di separazione sperimentali.

@dataclass(frozen=True)
class Orbital:
    idx: int
    n: int
    ell: int
    j2: int
    tz: int  # j2 = 2j; tz = -1 proton, +1 neutron

@dataclass(frozen=True)
class SPState:
    """One m-scheme single-particle state, i.e. one qubit."""

    orb: int
    j2: int
    mj2: int
    tz: int
    ell: int
    spe: float  # mj2 = 2 * m_j

@dataclass
class ModelSpace:
    orbitals: list
    spes: dict
    tbmes: dict
    core_z: int
    core_n: int
    mass_number: int
    a_ref: int
    mass_exponent: float
    mass_factor: float

def read_snt(path, n_protons, n_neutrons):
    """Parse a .snt interaction file, applying its mass dependence for this nucleus.

    The two-body header line is ``n_tbme  method  A_ref  exponent``.  When ``method`` is 1 the
    tabulated matrix elements are rescaled by ``(A / A_ref) ** exponent``, where A is the mass
    number of the whole nucleus -- the core plus the valence nucleons.  A is derived from the
    file's own core numbers rather than passed in, so it cannot silently disagree with the
    valence counts the rest of the workflow uses.  Single-particle energies are not rescaled.
    """
    rows = [
        ln.split("!")[0].split() for ln in Path(path).read_text().splitlines()
    ]
    rows = iter([r for r in rows if r])

    n_p_orb, n_n_orb, core_z, core_n = (int(x) for x in next(rows)[:4])
    orbitals = [
        Orbital(*(int(x) for x in next(rows)[:5]))
        for _ in range(n_p_orb + n_n_orb)
    ]

    spes = {}
    for _ in range(int(next(rows)[0])):  # "i  i  <i|H(1b)|i>"
        field = next(rows)
        spes[int(field[0])] = float(field[2])

    n_tbme, method, a_ref, exponent = next(rows)[:4]
    n_tbme, method, a_ref, exponent = (
        int(n_tbme),
        int(method),
        int(a_ref),
        float(exponent),
    )
    mass_number = core_z + core_n + n_protons + n_neutrons
    factor = (mass_number / a_ref) ** exponent if method == 1 else 1.0

    tbmes = {}
    for _ in range(n_tbme):  # "a  b  c  d  J  value"
        field = next(rows)
        tbmes[tuple(int(x) for x in field[:5])] = float(field[5]) * factor

    return ModelSpace(
        orbitals,
        spes,
        tbmes,
        core_z,
        core_n,
        mass_number,
        a_ref,
        exponent,
        factor,
    )

def m_scheme_states(ms):
    """The qubit register: protons then neutrons, orbitals in file order, m_j descending."""
    return [
        SPState(o.idx, o.j2, m2, o.tz, o.ell, ms.spes[o.idx])
        for tz in (-1, +1)
        for o in ms.orbitals
        if o.tz == tz
        for m2 in range(o.j2, -o.j2 - 1, -2)
    ]

Riaccoppiamento di Clebsch-Gordan

L'equazione (2) richiede coefficienti di Clebsch-Gordan per momenti angolari semi-interi. Ogni argomento viene passato come il doppio del suo valore fisico, quindi $j = 5/2$ viene inserito come 5 e l'aritmetica rimane esatta.

Interaction.v_ms gestisce le ricerche degli elementi di matrice di interazione. Un file .snt memorizza ogni elemento di matrice una volta, quindi una ricerca potrebbe richiedere la fase di scambio di coppia antisimmetrizzata $-(-1)^{j_a + j_b - J}$ da entrambi i lati, e il bra e il ket potrebbero essere memorizzati in entrambi gli ordini.

@lru_cache(maxsize=None)
def clebsch_gordan(j1_2, j2_2, J_2, m1_2, m2_2, M_2):
    """<j1 m1 j2 m2 | J M>.  Every argument is twice its physical value."""
    if m1_2 + m2_2 != M_2 or not abs(j1_2 - j2_2) <= J_2 <= j1_2 + j2_2:
        return 0.0
    if abs(m1_2) > j1_2 or abs(m2_2) > j2_2 or abs(M_2) > J_2:
        return 0.0
    if (j1_2 + j2_2 - J_2) % 2 or (j1_2 - m1_2) % 2 or (j2_2 - m2_2) % 2:
        return 0.0

    f, half = factorial, lambda x: x // 2
    prefactor = sqrt(
        (J_2 + 1)
        * f(half(j1_2 + j2_2 - J_2))
        * f(half(j1_2 - j2_2 + J_2))
        * f(half(-j1_2 + j2_2 + J_2))
        / f(half(j1_2 + j2_2 + J_2) + 1)
        * f(half(J_2 + M_2))
        * f(half(J_2 - M_2))
        * f(half(j1_2 - m1_2))
        * f(half(j1_2 + m1_2))
        * f(half(j2_2 - m2_2))
        * f(half(j2_2 + m2_2))
    )
    total = 0.0
    for k in range(half(j1_2 + j2_2 - J_2) + 1):
        d = [
            half(j1_2 + j2_2 - J_2) - k,
            half(j1_2 - m1_2) - k,
            half(j2_2 + m2_2) - k,
            half(J_2 - j2_2 + m1_2) + k,
            half(J_2 - j1_2 - m2_2) + k,
        ]
        if all(x >= 0 for x in d):
            total += (-1) ** k / (
                f(k) * f(d[0]) * f(d[1]) * f(d[2]) * f(d[3]) * f(d[4])
            )
    return prefactor * total

class Interaction:
    """Antisymmetrized m-scheme two-body matrix elements <pq||rs>, per Eq. (2)."""

    def __init__(self, model_space, sp):
        self.ms, self.sp, self._cache = model_space, sp, {}

    def _tbme(self, oa, ob, oc, od, J, j_ab_2, j_cd_2):
        """<oa ob; J|V|oc od; J>, allowing for how the file happens to order each pair."""
        table = self.ms.tbmes
        # |ba; J> = -(-1)^(j_a + j_b - J) |ab; J> for a normalized antisymmetrized pair;
        # dropping the leading minus makes v_ms symmetric instead of antisymmetric, and
        # the Hamiltonian then fails the rotational-invariance check in Step 1.
        phase_ab = -1.0 if (j_ab_2 // 2 - J) % 2 == 0 else 1.0
        phase_cd = -1.0 if (j_cd_2 // 2 - J) % 2 == 0 else 1.0
        for keys, phase in (
            (((oa, ob, oc, od), (oc, od, oa, ob)), 1.0),
            (((ob, oa, oc, od), (oc, od, ob, oa)), phase_ab),
            (((oa, ob, od, oc), (od, oc, oa, ob)), phase_cd),
            (((ob, oa, od, oc), (od, oc, ob, oa)), phase_ab * phase_cd),
        ):
            for key in keys:
                value = table.get(key + (J,))
                if value is not None:
                    return value * phase
        return 0.0

    def v_ms(self, p, q, r, s):
        """<pq||rs>, zero unless M_J and charge are conserved."""
        cached = self._cache.get((p, q, r, s))
        if cached is not None:
            return cached

        P, Q, R, S = (self.sp[i] for i in (p, q, r, s))
        value = 0.0
        if P.mj2 + Q.mj2 == R.mj2 + S.mj2 and P.tz + Q.tz == R.tz + S.tz:
            M = P.mj2 + Q.mj2
            # sqrt(1 + delta): undo the normalization of the tabulated pair states
            c12 = sqrt(2.0) if (P.tz == Q.tz and P.orb == Q.orb) else 1.0
            c34 = sqrt(2.0) if (R.tz == S.tz and R.orb == S.orb) else 1.0
            for J2 in range(
                max(abs(P.j2 - Q.j2), abs(R.j2 - S.j2)),
                min(P.j2 + Q.j2, R.j2 + S.j2) + 1,
                2,
            ):
                cg_bra = clebsch_gordan(P.j2, Q.j2, J2, P.mj2, Q.mj2, M)
                cg_ket = clebsch_gordan(R.j2, S.j2, J2, R.mj2, S.mj2, M)
                if abs(cg_bra) < 1e-12 or abs(cg_ket) < 1e-12:
                    continue
                value += (
                    c12
                    * c34
                    * cg_bra
                    * cg_ket
                    * self._tbme(
                        P.orb,
                        Q.orb,
                        R.orb,
                        S.orb,
                        J2 // 2,
                        P.j2 + Q.j2,
                        R.j2 + S.j2,
                    )
                )

        self._cache[(p, q, r, s)] = value
        return value

Elementi di matrice e il test di simmetria

Un determinante è una tupla ordinata di indici di qubit occupati. Due determinanti che differiscono in più di due stati occupati hanno un elemento di matrice nullo; altrimenti, le regole di Slater-Condon danno una breve somma sull'interazione, moltiplicata per un segno fermionico che conta quanti stati occupati si trovano tra gli operatori nell'ordinamento fisso del registro.

symmetry_allowed è il test intero a cui si riducono tutti e quattro i numeri quantici esatti. Viene usato sia per filtrare i campioni sia per enumerare la base esatta per le esecuzioni abbastanza piccole da poter essere verificate.

def matrix_element(inter, det_a, det_b):
    """<A|H|B> for two determinants, each a sorted tuple of occupied qubit indices."""
    set_a, set_b = set(det_a), set(det_b)
    out_a, out_b = sorted(set_a - set_b), sorted(set_b - set_a)
    if len(out_a) != len(out_b) or len(out_a) > 2:
        return 0.0

    if not out_a:  # diagonal: one-body plus two-body
        return sum(inter.sp[i].spe for i in det_a) + sum(
            inter.v_ms(i, j, i, j)
            for i, j in itertools.combinations(det_a, 2)
        )

    if len(out_a) == 1:  # one state moves, p -> q
        p, q = out_a[0], out_b[0]
        crossings = sum(1 for k in set_a if min(p, q) < k < max(p, q))
        return (-1.0) ** crossings * sum(
            inter.v_ms(p, j, q, j) for j in det_a if j not in (p, q)
        )

    (p, r), (q, s) = out_a, out_b  # two states move
    crossings = sum(1 for k in set_a if p < k < r) + sum(
        1 for k in set_b if q < k < s
    )
    return (-1.0) ** crossings * inter.v_ms(p, r, q, s)

def subspace_hamiltonian(inter, dets):
    """Dense real-symmetric H projected onto the span of `dets`."""
    H = np.zeros((len(dets), len(dets)))
    for a, det_a in enumerate(dets):
        H[a, a] = matrix_element(inter, det_a, det_a)
        for b in range(a + 1, len(dets)):
            H[a, b] = H[b, a] = matrix_element(inter, det_a, dets[b])
    return H

def ground_state(inter, dets):
    """Lowest eigenvalue and eigenvector of H over `dets`."""
    values, vectors = np.linalg.eigh(subspace_hamiltonian(inter, dets))
    return values[0], vectors[:, 0]

def symmetry_allowed(
    sp, det, n_protons, n_neutrons, mj2_target=0, parity_target=0
):
    """The four exact shell-model quantum numbers, as integer tests on one determinant."""
    n_p = sum(1 for i in det if sp[i].tz == -1)
    return (
        n_p == n_protons
        and len(det) - n_p == n_neutrons
        and sum(sp[i].mj2 for i in det) == mj2_target
        and sum(sp[i].ell for i in det) % 2 == parity_target
    )

def full_basis(sp, n_protons, n_neutrons, **targets):
    """Every symmetry-allowed determinant.  Only tractable for small model spaces."""
    protons = [i for i, s in enumerate(sp) if s.tz == -1]
    neutrons = [i for i, s in enumerate(sp) if s.tz == +1]
    return [
        p + n
        for p in itertools.combinations(protons, n_protons)
        for n in itertools.combinations(neutrons, n_neutrons)
        if symmetry_allowed(sp, p + n, n_protons, n_neutrons, **targets)
    ]

def count_basis(sp, n_protons, n_neutrons, mj2_target=0, parity_target=0):
    """How many determinants `full_basis` would return, without enumerating them.

    A dynamic program over (occupied count, sum of 2*m_j, parity) per species.  This stays
    cheap when the basis itself is far too large to build, which is how the largest run below
    can report the size of the space it is sampling from.
    """

    def species(states, k):
        table = {(0, 0, 0): 1}
        for s in states:
            for key, value in list(table.items()):
                count, m_sum, parity = key
                if count < k:
                    nxt = (count + 1, m_sum + s.mj2, (parity + s.ell) % 2)
                    table[nxt] = table.get(nxt, 0) + value
        totals = {}
        for (count, m_sum, parity), value in table.items():
            if count == k:
                totals[(m_sum, parity)] = (
                    totals.get((m_sum, parity), 0) + value
                )
        return totals

    left = species([s for s in sp if s.tz == -1], n_protons)
    right = species([s for s in sp if s.tz == +1], n_neutrons)
    return sum(
        a * b
        for (mp, pp), a in left.items()
        for (mn, pn), b in right.items()
        if mp + mn == mj2_target and (pp + pn) % 2 == parity_target
    )

Il determinante di riferimento

L'ansatz è costruito sopra un singolo determinante, quindi quel determinante dovrebbe essere il migliore disponibile. Riempire le energie a singola particella più basse ignora l'interazione a due corpi. In questi spazi modello, questa scelta dà un'energia 1-2 MeV sopra il determinante di energia più bassa.

Restringersi a riempimenti fatti di coppie $(+m_j, -m_j)$ time-reversed forza $M_J = 0$ esattamente e lascia solo $\binom{n_{\mathrm{pairs}}}{k}$ candidati per specie (al massimo poche migliaia), quindi il migliore può essere trovato cercandoli tutti sulla diagonale completa $\langle \Phi | H | \Phi \rangle$. A parità di condizioni, vincono le coppie più fortemente allineate, dove la forza di pairing $J = 0$ è più forte. In ogni caso in questo tutorial che può essere verificato contro un'enumerazione completa, la ricerca restituisce il determinante globale con la diagonale più bassa, che è anche la componente singola più grande dello stato fondamentale esatto.

def reference_determinant(sp, inter, n_protons, n_neutrons):
    """Lowest-diagonal determinant built from time-reversed (+m_j, -m_j) orbital pairs."""
    if n_protons % 2 or n_neutrons % 2:
        raise ValueError(
            "an odd valence count has no time-reversed paired reference at M_J = 0"
        )

    def species_pairs(tz):
        return [
            (
                q,
                next(
                    p
                    for p, t in enumerate(sp)
                    if t.tz == tz and t.orb == s.orb and t.mj2 == -s.mj2
                ),
            )
            for q, s in enumerate(sp)
            if s.tz == tz and s.mj2 > 0
        ]

    best = None
    for chosen_p in itertools.combinations(species_pairs(-1), n_protons // 2):
        protons = tuple(q for pair in chosen_p for q in pair)
        for chosen_n in itertools.combinations(
            species_pairs(+1), n_neutrons // 2
        ):
            det = tuple(
                sorted(protons + tuple(q for pair in chosen_n for q in pair))
            )
            # break ties toward the most aligned pairs, where J = 0 pairing is strongest
            score = (
                matrix_element(inter, det, det),
                -sum(abs(sp[q].mj2) for q in det),
            )
            if best is None or score < best[0]:
                best = (score, det)
    return best[1]

Il pool di eccitazioni e il suo ranking perturbativo

La correlazione è portata da eccitazioni due particelle-due buche ($2p2h$) dal riferimento. Due regole di selezione riducono il pool prima che venga costruito qualsiasi circuito: un'eccitazione deve conservare $M_J$, e la coppia di buche e la coppia di particelle devono poter accoppiarsi a un $J$ totale comune, il che è una disuguaglianza triangolare.

Le eccitazioni rimanenti sono classificate secondo il punteggio Epstein-Nesbet del secondo ordine dell'interazione di configurazione selezionata [4],

$$\begin{equation} \tag{3} s_\alpha = \frac{|\langle \Phi_{\mathrm{ref}} | H | \alpha \rangle|^2}{|\Delta_\alpha|}, \qquad \Delta_\alpha = H_{\mathrm{ref},\mathrm{ref}} - H_{\alpha\alpha}, \end{equation}$$

che stima quanta energia di correlazione porta ciascuna eccitazione. Gli stessi due numeri fissano l'angolo del circuito: con $V = \langle \Phi_{\mathrm{ref}} | H | \alpha \rangle$, l'ampiezza del primo ordine è $t_\alpha = V / \Delta_\alpha$. L'Appendice spiega perché l'ampiezza del primo ordine è la scelta usata in questo tutorial piuttosto che l'angolo esatto a due livelli.

def excitation_pool(sp, occ):
    """2p2h quadruples (h1, h2, v1, v2): same-species pairs, then proton-neutron pairs."""
    holes = {tz: [i for i in occ if sp[i].tz == tz] for tz in (-1, +1)}
    virtuals = {
        tz: [i for i, s in enumerate(sp) if s.tz == tz and i not in occ]
        for tz in (-1, +1)
    }
    pool = [
        (h1, h2, v1, v2)
        for tz in (-1, +1)
        for h1, h2 in itertools.combinations(holes[tz], 2)
        for v1, v2 in itertools.combinations(virtuals[tz], 2)
    ]
    pool += [
        (h1, h2, v1, v2)
        for h1 in holes[-1]
        for h2 in holes[+1]
        for v1 in virtuals[-1]
        for v2 in virtuals[+1]
    ]
    return pool

def conserves_symmetry(sp, op):
    """Keeps M_J, and the hole and particle pairs share a reachable total J."""
    h1, h2, v1, v2 = op
    if sp[v1].mj2 + sp[v2].mj2 != sp[h1].mj2 + sp[h2].mj2:
        return False
    return max(abs(sp[v1].j2 - sp[v2].j2), abs(sp[h1].j2 - sp[h2].j2)) <= min(
        sp[v1].j2 + sp[v2].j2, sp[h1].j2 + sp[h2].j2
    )

def en_denominator(inter, occ, holes, virtuals, floor=0.1):
    """Epstein-Nesbet gap: bare gap, spectator rearrangement, and the pair's own term."""
    gap = sum(inter.sp[h].spe for h in holes) - sum(
        inter.sp[v].spe for v in virtuals
    )
    for k in occ:
        if k in holes:
            continue
        gap += sum(inter.v_ms(h, k, h, k) for h in holes)
        gap -= sum(inter.v_ms(v, k, v, k) for v in virtuals)
    gap += inter.v_ms(holes[0], holes[1], holes[0], holes[1])
    gap -= inter.v_ms(virtuals[0], virtuals[1], virtuals[0], virtuals[1])
    return gap if abs(gap) >= floor else (floor if gap >= 0 else -floor)

def rank_pool(inter, occ, pool):
    """Sort by descending PT2 score; return (operator, coupling, first-order amplitude)."""
    ranked = []
    for op in pool:
        h1, h2, v1, v2 = op
        coupling = inter.v_ms(v1, v2, h1, h2)
        gap = en_denominator(inter, occ, (h1, h2), (v1, v2))
        ranked.append((coupling**2 / abs(gap), op, coupling, coupling / gap))
    ranked.sort(key=lambda row: (-row[0], row[1]))  # deterministic on ties
    return [
        (op, coupling, amplitude) for _, op, coupling, amplitude in ranked
    ]

Blocchi di eccitazione a qubit

Sotto la mappatura di Jordan-Wigner, un operatore di eccitazione $2p2h$ che conserva le particelle diventa una somma di otto stringhe di Pauli, ciascuna con una stringa di operatori $Z$ tra gli indici più esterni. Le stringhe $Z$ impongono l'antisimmetria fermionica, e sono costose: un'eccitazione protone-neutrone attraversa il confine tra le due metà del registro e include una stringa di parità attraverso quel confine.

Eliminando le stringhe $Z$ si ottiene l'operatore di eccitazione a qubit di Yordanov et al. [5]. Lo stato preparato da questo operatore ha ampiezze diverse, ma connette esattamente le stesse coppie di determinanti, quindi l'insieme di determinanti che il circuito può raggiungere resta invariato. Pooled SQD usa questi determinanti per la diagonalizzazione classica. Il passo 2 confronta il supporto delle due costruzioni e misura i loro costi hardware.

Costruire la forma di Pauli da $a_j^\dagger = \tfrac{1}{2}(X_j - i Y_j) \otimes Z_{<j}$, con la stringa $Z$ opzionale, mantiene le due costruzioni separate da un singolo flag. Tutti e otto i termini di un generatore commutano, quindi un singolo passo PauliEvolutionGate è l'esponenziale esatto piuttosto che un'approssimazione di Trotter ad esso.

def _ladder(num_qubits, q, dagger, parity):
    """Pauli form of a_q or a_q^dagger.  `parity` toggles the Jordan-Wigner Z string."""
    prefix = (
        ["Z"] * q + ["I"] * (num_qubits - q) if parity else ["I"] * num_qubits
    )
    x_part, y_part = list(prefix), list(prefix)
    x_part[q], y_part[q] = "X", "Y"
    return SparsePauliOp(
        ["".join(reversed(x_part)), "".join(reversed(y_part))],
        coeffs=[0.5, 0.5 * (-1j if dagger else 1j)],
    )

def excitation_generator(num_qubits, op, parity=False):
    """Hermitian H with exp(-i theta H) = exp(theta (T - T^dagger)) for T = a+ a+ a a."""
    h1, h2, v1, v2 = op
    T = SparsePauliOp("I" * num_qubits)
    for q, dagger in ((v1, True), (v2, True), (h2, False), (h1, False)):
        T = (T @ _ladder(num_qubits, q, dagger, parity)).simplify()
    return (1j * (T - T.adjoint())).simplify()

def excitation_block(op, theta, parity=False):
    """(window, circuit) for one excitation.

    A qubit excitation touches only its four qubits.  A fermionic excitation also carries Z
    operators on every qubit between the outermost indices, so its window is the whole span --
    which is exactly where its extra cost comes from.
    """
    window = list(range(min(op), max(op) + 1)) if parity else sorted(op)
    local = tuple(window.index(i) for i in op)
    generator = excitation_generator(len(window), local, parity=parity)
    return window, PauliEvolutionGate(generator, time=theta).definition

def excitation_ansatz(
    num_qubits, occ, operators, amplitudes, measure=True, parity=False
):
    """X gates for the reference determinant, then one evolution block per excitation."""
    qc = QuantumCircuit(num_qubits)
    for q in occ:
        qc.x(q)
    for op, theta in zip(operators, amplitudes):
        if abs(theta) < 1e-12:
            continue
        window, block = excitation_block(op, theta, parity=parity)
        qc.compose(block, qubits=window, inplace=True)
    if measure:
        qc.measure_all()
    return qc

Il budget di profondità e l'ensemble di circuiti

Un singolo circuito profondo contenente ogni eccitazione classificata può superare il tempo di coerenza dell'hardware. Distribuire il pool su un ensemble di circuiti poco profondi e mettere in comune i loro shot in un unico insieme di determinanti trasforma il passo 2 in un problema di impacchettamento: ogni eccitazione ha un costo misurato, ogni circuito ha un budget, e la domanda è quanto del pool classificato ci entra.

Il budget è misurato in profondità a due qubit (strati di gate a due qubit sul percorso critico) piuttosto che in un conteggio grezzo di gate, perché la profondità determina la durata del circuito e quindi quanta della coerenza del dispositivo consuma. Il conteggio totale viene riportato accanto ad essa, poiché è il miglior indicatore dell'errore di gate accumulato; i due rispondono a domande diverse e nessuno dei due sostituisce l'altro.

Entrambe le quantità sono estratte per arità: un'istruzione che agisce esattamente su due qubit, qualunque sia il nome che il backend usa per il suo gate di entanglement. Confrontare in base ai nomi dei gate potrebbe invece restituire zero per un set di basi non familiare, collocando erroneamente l'intero pool in un solo circuito senza superare il budget calcolato.

Riempire di volta in volta il circuito attualmente più vuoto, in ordine di classifica, mantiene ogni circuito vicino al budget. I costi vengono misurati sul target backend reale, un'eccitazione alla volta, perché un costo letto da un circuito astratto non è il costo che produce il transpiler.

DIRECTIVES = ("barrier", "delay")

def is_two_qubit(instruction):
    """True for an operation on exactly two qubits, excluding directives.

    Selecting by arity rather than by gate name keeps this correct on any backend, whatever its
    two-qubit basis gate happens to be called -- cz on today's Heron devices, ecr on Eagle, or
    something newer tomorrow.  A gate-name allow-list silently returns zero on anything it has
    not heard of, which would collapse the whole pool into one circuit and pass every budget
    check.  Barriers are excluded because a barrier spanning two qubits is not a gate.
    """
    return (
        len(instruction.qubits) == 2
        and instruction.operation.name not in DIRECTIVES
    )

def two_qubit_count(qc):
    """How many two-qubit gates the circuit contains: the accumulated-gate-error proxy."""
    return sum(1 for instruction in qc.data if is_two_qubit(instruction))

def two_qubit_depth(qc):
    """Layers of two-qubit gates on the critical path: the duration and decoherence proxy.

    This is what the budget is measured in.  Two gates on disjoint qubit pairs run in the same
    layer, so depth tracks how long the circuit takes -- and therefore how much coherence it
    spends -- while the count above tracks how much gate error it accumulates.  Both are
    reported; only depth is budgeted.
    """
    return qc.depth(filter_function=is_two_qubit)

def excitation_costs(num_qubits, ranked, pm, parity=False):
    """Transpiled two-qubit depth of each excitation on its own."""
    return [
        two_qubit_depth(
            pm.run(
                excitation_ansatz(
                    num_qubits, (), [op], [amp], measure=False, parity=parity
                )
            )
        )
        for op, _, amp in ranked
    ]

def pack_ensemble(
    num_qubits, occ, ranked, costs, budget, n_circuits, parity=False
):
    """Fill n_circuits in rank order, always adding to whichever is currently emptiest."""
    bins, loads = [[] for _ in range(n_circuits)], [0] * n_circuits
    for (op, _, amplitude), cost in zip(ranked, costs):
        emptiest = min(range(n_circuits), key=lambda b: loads[b])
        if loads[emptiest] + cost > budget:
            break  # every circuit is full
        bins[emptiest].append((op, amplitude))
        loads[emptiest] += cost
    circuits = [
        excitation_ansatz(
            num_qubits,
            occ,
            [o for o, _ in b],
            [a for _, a in b],
            parity=parity,
        )
        for b in bins
    ]
    return circuits, bins

def pack_to_budget(
    num_qubits, occ, ranked, costs, budget, n_circuits, pm, attempts=6
):
    """Pack, transpile, and shrink the target until the assembled circuits really fit.

    Costs are measured one excitation at a time, but excitations that share qubits neither add
    nor parallelize cleanly once the transpiler routes them together, so the assembled depth is
    not the sum of its measured parts.  This loop closes that gap against the real transpiler,
    and it runs entirely before any job is submitted -- a budget failure must never cost shots.
    """
    target = budget
    for attempt in range(attempts):
        circuits, bins = pack_ensemble(
            num_qubits, occ, ranked, costs, target, n_circuits, parity=False
        )
        isa = pm.run(circuits)
        worst = max(two_qubit_depth(c) for c in isa)
        if worst <= budget:
            return circuits, bins, isa
        target = max(min(costs), int(target * budget / worst * 0.95))
    raise RuntimeError(
        f"could not fit {n_circuits} circuits inside a two-qubit depth of {budget} in "
        f"{attempts} attempts; raise N_CIRCUITS or DEPTH_BUDGET and re-run this cell. "
        "No QPU time was spent."
    )

Post-elaborazione: riparare, ricombinare, diagonalizzare

Tre helper svolgono il lavoro del passo 4.

half_configurations divide ogni riga campionata in una metà protonica e una metà neutronica, e mantiene ogni metà che ha il numero di nucleoni corretto. Una riga con una metà protonica valida contribuisce con quella metà anche se la sua metà neutronica ha il numero di nucleoni sbagliato. Ogni metà porta il peso totale campionato delle righe in cui è comparsa, che è ciò che la classifica se il sottospazio deve essere troncato.

grow_subspace ricombina le metà in ogni prodotto che ricade nel settore $M_J$ e parità target, aggiungendo al sottospazio che gli viene dato piuttosto che ricostruendolo. Questo mantiene i sottospazi successivi annidati, il che è ciò che rende la sequenza di energia monotona non crescente anziché semplicemente fluttuante attorno a un limite.

recovery_loop è il recupero della configurazione auto-consistente dell'articolo pooled SQD [1]: ripara i due numeri di nucleoni delle mezze registro rispetto alla stima attuale dell'occupazione, ricombina, diagonalizza, e prendi la stima successiva dell'occupazione dall'autovettore.

Controlla attentamente le convenzioni di ordinamento dei bit per evitare risultati errati. qiskit-addon-sqd scrive la colonna 0 della sua matrice di bitstring come indice di qubit più alto, quindi invertire una riga restituisce l'occupazione indicizzata per qubit; la sua metà "destra" corrisponde agli indici di qubit bassi, che rappresentano il blocco dei protoni. Di conseguenza, recover_configurations prende num_elec_a come numero di protoni e le occupazioni medie ordinate (protons, neutrons) per indice di qubit. L'addon assume che il bit $i$ sia accoppiato con il bit $i + N$; in questo registro, il qubit protone $i$ e il qubit neutrone $i + N$ rappresentano lo stesso stato $(n, \ell, j, m_j)$, quindi l'assunzione è qui fisicamente significativa e non casuale.

def half_configurations(
    bitstring_matrix, probabilities, sp, n_protons, n_neutrons
):
    """Split each row into proton and neutron halves, keeping each half on its own weight.

    Column 0 of the addon's matrix is the highest qubit index, so reversing a row gives
    occupation indexed by qubit.
    """
    protons, neutrons = {}, {}
    for row, weight in zip(
        bitstring_matrix, np.asarray(probabilities, dtype=float)
    ):
        occupied = np.flatnonzero(row[::-1])
        p = tuple(int(i) for i in occupied if sp[i].tz == -1)
        n = tuple(int(i) for i in occupied if sp[i].tz == +1)
        if len(p) == n_protons:
            protons[p] = protons.get(p, 0.0) + weight
        if len(n) == n_neutrons:
            neutrons[n] = neutrons.get(n, 0.0) + weight
    return protons, neutrons

def product_subspace(sp, protons, neutrons, n_protons, n_neutrons, **targets):
    """Every (proton half) x (neutron half) product that lands in the target sector."""
    return sorted(
        d
        for d in (
            tuple(sorted(tuple(p) + tuple(n)))
            for p in protons
            for n in neutrons
        )
        if symmetry_allowed(sp, d, n_protons, n_neutrons, **targets)
    )

def grow_subspace(
    sp,
    kept_protons,
    kept_neutrons,
    offered_protons,
    offered_neutrons,
    n_protons,
    n_neutrons,
    max_dimension=None,
    **targets,
):
    """Add as many offered halves as the dimension cap allows, never dropping a kept one."""
    kept_p, kept_n = list(kept_protons), list(kept_neutrons)
    new_p = [c for c in offered_protons if c not in set(kept_p)]
    new_n = [c for c in offered_neutrons if c not in set(kept_n)]

    if max_dimension is None:
        kept_p, kept_n = kept_p + new_p, kept_n + new_n
        return (
            product_subspace(
                sp, kept_p, kept_n, n_protons, n_neutrons, **targets
            ),
            kept_p,
            kept_n,
        )

    basis = product_subspace(
        sp, kept_p, kept_n, n_protons, n_neutrons, **targets
    )
    step = max(1, (len(new_p) + len(new_n)) // 24)
    taken_p = taken_n = 0
    while taken_p < len(new_p) or taken_n < len(new_n):
        try_p, try_n = (
            min(taken_p + step, len(new_p)),
            min(taken_n + step, len(new_n)),
        )
        candidate = product_subspace(
            sp,
            kept_p + new_p[:try_p],
            kept_n + new_n[:try_n],
            n_protons,
            n_neutrons,
            **targets,
        )
        if len(candidate) > max_dimension:
            if step == 1:
                break
            step = max(1, step // 2)
            continue
        basis, taken_p, taken_n = candidate, try_p, try_n
    return basis, kept_p + new_p[:taken_p], kept_n + new_n[:taken_n]

def occupancies(sp, dets, vector):
    """Average occupancy of each qubit in a subspace eigenvector, as (protons, neutrons)."""
    half = len(sp) // 2
    occ = np.zeros(len(sp))
    for weight, det in zip(np.abs(vector) ** 2, dets):
        for q in det:
            occ[q] += weight
    return occ[:half], occ[half:]

def sample_occupancies(sp, bitstring_matrix, probabilities):
    """The same quantity estimated directly from sampled bitstrings."""
    half = len(sp) // 2
    weights = np.asarray(probabilities, dtype=float)
    occ = (weights[:, None] * bitstring_matrix[:, ::-1]).sum(
        axis=0
    ) / weights.sum()
    return occ[:half], occ[half:]

def recovery_loop(
    inter,
    sp,
    bitstring_matrix,
    probabilities,
    reference,
    n_protons,
    n_neutrons,
    max_iterations=4,
    energy_tol=1e-4,
    max_dimension=None,
    seed=None,
    **targets,
):
    """Self-consistent configuration recovery, diagonalizing in the product subspace.

    `num_elec_a` is the proton number and `num_elec_b` the neutron number, matching the
    addon's right/left bipartition of the bitstring matrix.
    """
    half = len(sp) // 2
    p_ref = tuple(i for i in reference if sp[i].tz == -1)
    n_ref = tuple(i for i in reference if sp[i].tz == +1)

    survivors, survivor_probs = postselect_by_hamming_right_and_left(
        bitstring_matrix,
        np.asarray(probabilities, dtype=float).copy(),
        hamming_right=n_protons,
        hamming_left=n_neutrons,
    )

    if len(survivors):
        guess = sample_occupancies(sp, survivors, survivor_probs)
    else:  # nothing survived: start from the reference itself
        guess = (
            np.array([1.0 if q in p_ref else 0.0 for q in range(half)]),
            np.array(
                [1.0 if q + half in n_ref else 0.0 for q in range(half)]
            ),
        )

    weights_p, weights_n = {p_ref: np.inf}, {n_ref: np.inf}
    kept_p, kept_n = [p_ref], [n_ref]
    history, best = [], None

    for iteration in range(max_iterations):
        # keep the occupancy estimate strictly inside (0, 1): the heuristic divides by it
        clipped = tuple(np.clip(a, 1e-4, 1.0 - 1e-4) for a in guess)
        recovered, recovered_probs = recover_configurations(
            bitstring_matrix,
            probabilities,
            clipped,
            n_protons,
            n_neutrons,
            rand_seed=None if seed is None else seed + iteration,
        )

        new_p, new_n = half_configurations(
            recovered, recovered_probs, sp, n_protons, n_neutrons
        )
        for config, weight in new_p.items():
            weights_p[config] = weights_p.get(config, 0.0) + weight
        for config, weight in new_n.items():
            weights_n[config] = weights_n.get(config, 0.0) + weight

        def order(w):
            return sorted(w, key=lambda c: (-w[c], c))

        basis, kept_p, kept_n = grow_subspace(
            sp,
            kept_p,
            kept_n,
            order(weights_p),
            order(weights_n),
            n_protons,
            n_neutrons,
            max_dimension=max_dimension,
            **targets,
        )
        energy, vector = ground_state(inter, basis)

        history.append(
            dict(
                iteration=iteration + 1,
                energy=energy,
                dimension=len(basis),
                protons=len(kept_p),
                neutrons=len(kept_n),
                recovered=len(recovered),
                survivors=len(survivors),
            )
        )
        print(
            f"  iteration {iteration + 1}: {len(kept_p)} proton x {len(kept_n)} neutron "
            f"halves -> dimension {len(basis)}, E = {energy:.6f} MeV"
        )

        if best is None or energy < best[0]:
            best = (energy, basis, vector)
            guess = occupancies(
                sp, basis, vector
            )  # the self-consistent update
        if (
            len(history) > 1
            and abs(history[-2]["energy"] - energy) < energy_tol
        ):
            break

    return dict(
        energy=best[0], basis=best[1], vector=best[2], history=history
    )

Backend, budget e parametri di esecuzione

Ogni esecuzione che segue usa lo stesso backend, gli stessi pass manager e lo stesso budget di profondità, così le tre sono direttamente confrontabili. Il budget le lega insieme: ogni circuito in ogni ensemble deve entrarci dentro, e determina quanto del pool può essere campionato in assoluto.

I valori qui sono stati scelti misurando il costo transpilato rispetto a un target Heron. A una profondità a due qubit di 300 e 16 circuiti, sia gli ensemble a 24 qubit sia quelli a 40 qubit risultano ben al di sotto dei 100 microsecondi per circuito, contro tempi di coerenza di poche centinaia di microsecondi. Aumentare il budget include più del pool ma aumenta la durata del circuito. Misura questo compromesso per il tuo backend.

# This example assumes you have saved your IBM Quantum Platform account locally.
service = QiskitRuntimeService()
backend = service.least_busy(
    operational=True, simulator=False, min_num_qubits=40
)

pass_manager = generate_preset_pass_manager(
    optimization_level=3, backend=backend, seed_transpiler=42
)
costing_manager = generate_preset_pass_manager(
    optimization_level=1, backend=backend, seed_transpiler=42
)

DEPTH_BUDGET = 300  # two-qubit depth per circuit
N_CIRCUITS = 16  # circuits per ensemble
SHOTS = 10_000  # shots per circuit
MAX_DIMENSION = 4_000  # largest subspace the dense solver here will build
JOB_TAGS = ["TUT_SBQDNH"]  # initials of the title's content words

# derive the two-qubit basis gate from the target by arity, not from a hard-coded name
two_qubit_basis = sorted(
    name
    for name in backend.target.operation_names
    if backend.target.operation_from_name(name).num_qubits == 2
)
if not two_qubit_basis:
    raise RuntimeError(
        f"{backend.name} exposes no two-qubit gate; pick another backend"
    )

print(
    f"{backend.name}: {backend.num_qubits} qubits, two-qubit basis gate {two_qubit_basis[0]}"
)
print(
    f"two-qubit depth budget {DEPTH_BUDGET}, {N_CIRCUITS} circuits x {SHOTS:,} shots per run"
)
print(
    f"three runs: {3 * N_CIRCUITS} circuits, {3 * N_CIRCUITS * SHOTS:,} shots in total"
)

ibm_phoenix: 120 qubits, two-qubit basis gate cz
two-qubit depth budget 300, 16 circuits x 10,000 shots per run
three runs: 48 circuits, 480,000 shots in total

Esempio hardware su piccola scala

Questa sezione segue il flusso di lavoro in quattro passi su una QPU, usando lo stesso backend e lo stesso budget di gate delle esecuzioni su larga scala. Il problema più piccolo fornisce un riferimento esatto per verificare il risultato.

Il problema su piccola scala è $^{20}\mathrm{Ne}$: due protoni di valenza e due neutroni di valenza nella shell $sd$ sopra un core $^{16}\mathrm{O}$, con l'interazione USDA [2]. Tre orbitali per specie danno 24 qubit, e la base completa ammessa dalla simmetria è di 640 determinanti, abbastanza piccola da confrontare le stime di energia con la risposta esatta.

Passo 1: mappare gli input classici in un problema quantistico

Leggi l'interazione, costruisci il registro e costruisci il determinante di riferimento. La tabella seguente mostra le informazioni del registro provenienti dal Contesto, lette direttamente dal file di interazione.

N_PROTONS, N_NEUTRONS = 2, 2

ms_sd = read_snt(DATA / "usda.snt", N_PROTONS, N_NEUTRONS)
sp_sd = m_scheme_states(ms_sd)
inter_sd = Interaction(ms_sd, sp_sd)
occ_sd = reference_determinant(sp_sd, inter_sd, N_PROTONS, N_NEUTRONS)

# post-selection splits the register in half, so the two species must contribute equally
n_proton_states = sum(1 for s in sp_sd if s.tz == -1)
if n_proton_states != len(sp_sd) - n_proton_states:
    raise ValueError(
        "this workflow needs equal proton and neutron state counts"
    )

SHELL_LABEL = {0: "s", 1: "p", 2: "d", 3: "f", 4: "g"}
print(
    f"core Z={ms_sd.core_z} N={ms_sd.core_n} plus {N_PROTONS}p + {N_NEUTRONS}n valence "
    f"->  A={ms_sd.mass_number} on {len(sp_sd)} qubits"
)
print(
    f"interaction: {len(ms_sd.tbmes)} J-coupled matrix elements, fitted at "
    f"A_ref={ms_sd.a_ref}, rescaled by (A/A_ref)^{ms_sd.mass_exponent:g} = "
    f"{ms_sd.mass_factor:.6f}\n"
)

print(
    f"{'orbital':>9}  {'SPE (MeV)':>10}  {'proton qubits':>14}  {'neutron qubits':>15}"
)
for o in (o for o in ms_sd.orbitals if o.tz == -1):
    twin = next(
        t
        for t in ms_sd.orbitals
        if t.tz == +1 and (t.n, t.ell, t.j2) == (o.n, o.ell, o.j2)
    )
    qp = [q for q, s in enumerate(sp_sd) if s.orb == o.idx]
    qn = [q for q, s in enumerate(sp_sd) if s.orb == twin.idx]
    print(
        f"{f'{o.n}{SHELL_LABEL[o.ell]}{o.j2}/2':>9}  {ms_sd.spes[o.idx]:>10.4f}  "
        f"{f'{qp[0]}-{qp[-1]}':>14}  {f'{qn[0]}-{qn[-1]}':>15}"
    )

print(f"\nreference determinant occupies qubits {occ_sd}")
print(
    f"  M_J = {sum(sp_sd[i].mj2 for i in occ_sd) / 2:g}, "
    f"parity = {(-1) ** (sum(sp_sd[i].ell for i in occ_sd) % 2):+d}, "
    f"energy = {matrix_element(inter_sd, occ_sd, occ_sd):.6f} MeV"
)

core Z=8 N=8 plus 2p + 2n valence ->  A=20 on 24 qubits
interaction: 158 J-coupled matrix elements, fitted at A_ref=18, rescaled by (A/A_ref)^-0.3 = 0.968886

  orbital   SPE (MeV)   proton qubits   neutron qubits
    0d3/2      2.1117             0-3            12-15
    0d5/2     -3.9257             4-9            16-21
    1s1/2     -3.2079           10-11            22-23

reference determinant occupies qubits (4, 9, 16, 21)
  M_J = 0, parity = +1, energy = -29.765549 MeV

Esegui due controlli sull'Hamiltoniano prima di continuare. Entrambi sono poco costosi e possono rivelare errori di riaccoppiamento che un singolo calcolo di energia potrebbe non rilevare.

Un Hamiltoniano rotazionalmente invariante organizza i suoi autostati in multipletti $J$, quindi ogni autovalore del settore $M_J = 2$ deve apparire anche nello spettro $M_J = 0$ alla stessa energia. Il divario tra lo stato fondamentale e lo stato più basso con $M_J = 2$ è l'energia di eccitazione $2^+$, che viene misurata: $1{,}634$ MeV per $^{20}\mathrm{Ne}$ [6]. Ci si aspetta che un'interazione empirica della shell $sd$ concordi entro poche centinaia di keV.

basis_exact_sd = full_basis(sp_sd, N_PROTONS, N_NEUTRONS)
if len(basis_exact_sd) != count_basis(sp_sd, N_PROTONS, N_NEUTRONS):
    raise AssertionError("the basis counter disagrees with the enumeration")
E_REF_SD = matrix_element(inter_sd, occ_sd, occ_sd)
E_EXACT_SD, _ = ground_state(inter_sd, basis_exact_sd)

# the M_J = 2 sector: its spectrum must be contained in the M_J = 0 spectrum
basis_mj2 = full_basis(sp_sd, N_PROTONS, N_NEUTRONS, mj2_target=4)
spectrum_0 = np.linalg.eigvalsh(
    subspace_hamiltonian(inter_sd, basis_exact_sd)
)
spectrum_2 = np.linalg.eigvalsh(subspace_hamiltonian(inter_sd, basis_mj2))
contained = sum(
    1 for e in spectrum_2 if np.min(np.abs(spectrum_0 - e)) < 1e-7
)
if contained != len(spectrum_2):
    raise AssertionError(
        f"rotational invariance broken: only {contained}/{len(spectrum_2)} "
        "M_J=2 eigenvalues appear in the M_J=0 spectrum"
    )

print(
    f"rotational invariance: all {contained} M_J=2 eigenvalues found in the M_J=0 spectrum"
)
print(
    f"E(2+) - E(0+) = {spectrum_2[0] - E_EXACT_SD:.3f} MeV     (experiment: 1.634 MeV)\n"
)
print(f"reference determinant       {E_REF_SD:11.6f} MeV")
print(
    f"exact diagonalization       {E_EXACT_SD:11.6f} MeV   (dimension {len(basis_exact_sd)})"
)
print(f"correlation energy to find  {E_EXACT_SD - E_REF_SD:11.6f} MeV")

rotational invariance: all 497 M_J=2 eigenvalues found in the M_J=0 spectrum
E(2+) - E(0+) = 1.747 MeV     (experiment: 1.634 MeV)

reference determinant        -29.765549 MeV
exact diagonalization        -40.472331 MeV   (dimension 640)
correlation energy to find   -10.706782 MeV

Successivamente, costruisci il pool di operatori. Applicare le due regole di selezione dà un risultato importante: per questo riferimento, in questo spazio modello, non ci sono eccitazioni singole ammesse.

Il motivo è specifico e verificabile. Un'eccitazione $1p1h$ conserva $M_J$ solo se lo stato di particella ha lo stesso $m_j$ della buca. Il riferimento occupa i due stati di $|m_j|$ più grande nell'orbitale più basso ($m_j = \pm 5/2$ di $0d_{5/2}$), e nessun altro orbitale nella shell $sd$ raggiunge $|m_j| = 5/2$, poiché $0d_{3/2}$ si ferma a $3/2$ e $1s_{1/2}$ a $1/2$. Pertanto, nessuna eccitazione singola sopravvive, e la correlazione è portata interamente da eccitazioni $2p2h$. Questa è una proprietà del riferimento e della shell, non una legge generale; la cella seguente lo conta piuttosto che assumerlo.

raw_pool_sd = excitation_pool(sp_sd, occ_sd)
pool_sd = [op for op in raw_pool_sd if conserves_symmetry(sp_sd, op)]
ranked_sd = rank_pool(inter_sd, occ_sd, pool_sd)

singles_sd = [
    (h, v)
    for h in occ_sd
    for v in range(len(sp_sd))
    if v not in occ_sd and sp_sd[h].tz == sp_sd[v].tz
]
singles_mj_sd = [
    (h, v) for h, v in singles_sd if sp_sd[h].mj2 == sp_sd[v].mj2
]

print(
    f"1p1h: {len(singles_sd):4d} raw  ->  {len(singles_mj_sd):3d} conserve M_J"
)
print(
    f"2p2h: {len(raw_pool_sd):4d} raw  ->  {len(pool_sd):3d} conserve M_J and couple to a common J\n"
)

print(
    f"{'rank':>4}  {'holes':>9}  {'particles':>11}  {'<ref|H|a> (MeV)':>16}  {'amplitude':>10}"
)
for r, (op, coupling, amplitude) in enumerate(ranked_sd[:8], start=1):
    print(
        f"{r:>4}  {f'{op[0]},{op[1]}':>9}  {f'{op[2]},{op[3]}':>11}  "
        f"{coupling:>16.4f}  {amplitude:>10.4f}"
    )

# what is the best this ansatz could possibly do?  Apply every excitation once and recombine.
reachable = {occ_sd}
for op, _, _ in ranked_sd:
    h1, h2, v1, v2 = op
    reachable |= {
        tuple(sorted(set(d) - {h1, h2} | {v1, v2}))
        for d in reachable
        if {h1, h2} <= set(d) and not {v1, v2} & set(d)
    }
ceiling = product_subspace(
    sp_sd,
    {tuple(i for i in d if sp_sd[i].tz == -1) for d in reachable},
    {tuple(i for i in d if sp_sd[i].tz == +1) for d in reachable},
    N_PROTONS,
    N_NEUTRONS,
)
print(
    f"\nthe pool reaches {len(reachable)} determinants, whose product subspace spans "
    f"{len(ceiling)} of {len(basis_exact_sd)}"
)

1p1h:   40 raw  ->    0 conserve M_J
2p2h:  490 raw  ->   78 conserve M_J and couple to a common J

rank      holes    particles   <ref|H|a> (MeV)   amplitude
   1        4,9          0,3           -1.8714      0.1375
   2      16,21        12,15           -1.8714      0.1375
   3       4,21         3,12            1.6775     -0.1029
   4       9,16         0,15            1.6775     -0.1029
   5        4,9        10,11           -0.8728      0.1168
   6      16,21        22,23           -0.8728      0.1168
   7       4,21         3,17            1.0622     -0.0882
   8       4,21         8,12           -1.0622      0.0882

the pool reaches 412 determinants, whose product subspace spans 640 of 640

Passo 2: ottimizzare il problema per l'esecuzione su hardware quantistico

La transpilazione rivela il costo hardware delle stringhe $Z$ di Jordan-Wigner e i risparmi derivanti dall'uso delle eccitazioni a qubit. La prima cella misura entrambe le costruzioni rispetto al target backend reale e verifica l'affermazione, introdotta nell'Impostazione, secondo cui eliminare le stringhe $Z$ cambia le ampiezze ma non l'insieme di determinanti che il circuito può raggiungere.

Confronta due conseguenze di questa sostituzione. Un'eccitazione a qubit costa lo stesso indipendentemente dalla distanza tra i suoi indici, quindi le eccitazioni protone-neutrone, che attraversano il confine tra le due metà del registro e costituiscono la maggior parte del pool, non hanno più questo costo aggiuntivo. L'intero pool allora entra nel budget, il che significa che il limite sul risultato è il campionamento piuttosto che la profondità del circuito.

# 1. do the two constructions reach the same determinants?
# Apply one block to the reference on the window it spans and read off which basis states
# acquire amplitude.  Column 0 of the unitary is the image of |0...0>, and the X gates that
# place the reference are part of the circuit, so that column is exactly what is wanted.
# A fermionic block's window is its whole span, and building a unitary on it costs 4^n, so
# probe the narrowest excitations in the pool rather than the highest-ranked ones.
PROBE_SPAN = 12
narrow = sorted(ranked_sd, key=lambda row: max(row[0]) - min(row[0]))
probes = [op for op, _, _ in narrow if max(op) - min(op) + 1 <= PROBE_SPAN][
    :3
]
if len(probes) < 2:
    raise RuntimeError(
        f"no excitation spans {PROBE_SPAN} qubits or fewer; raise PROBE_SPAN"
    )

print(
    f"{'excitation':>16}  {'span':>5}  {'reachable determinants':>22}  {'same as fermionic?':>19}"
)
for probe_op in probes:
    probe_window = list(range(min(probe_op), max(probe_op) + 1))
    probe_local = tuple(probe_window.index(i) for i in probe_op)
    probe_occ = tuple(
        probe_window.index(i) for i in occ_sd if i in probe_window
    )

    supports = {}
    for parity in (True, False):
        unitary = Operator(
            excitation_ansatz(
                len(probe_window),
                probe_occ,
                [probe_local],
                [0.7],
                measure=False,
                parity=parity,
            )
        ).data
        supports[parity] = frozenset(
            np.flatnonzero(np.abs(unitary[:, 0]) > 1e-10).tolist()
        )

    if len(supports[True]) < 2:
        raise AssertionError(
            f"{probe_op}: the block did not move any amplitude, so this "
            "comparison would be vacuous"
        )
    if supports[True] != supports[False]:
        raise AssertionError(
            f"{probe_op}: the two constructions reach different determinants"
        )
    print(
        f"{str(probe_op):>16}  {len(probe_window):>5}  {len(supports[True]):>22}  {'yes':>19}"
    )

print(
    "\n-> identical support; the amplitudes differ, and pooled SQD only consumes the support\n"
)

# 2. what does each one cost on this backend?
cost_qeb = excitation_costs(
    len(sp_sd), ranked_sd, costing_manager, parity=False
)
cost_jw = excitation_costs(
    len(sp_sd), ranked_sd, costing_manager, parity=True
)

def species(op):
    return "same" if len({sp_sd[i].tz for i in op}) == 1 else "pn"

print(
    f"{'excitation':>10}  {'count':>5}  {'QEB 2q depth':>14}  {'fermionic 2q depth':>19}"
)
for group in ("same", "pn"):
    q = [
        c
        for (op, _, _), c in zip(ranked_sd, cost_qeb)
        if species(op) == group
    ]
    j = [
        c for (op, _, _), c in zip(ranked_sd, cost_jw) if species(op) == group
    ]
    print(
        f"{group:>10}  {len(q):>5}  {f'{min(q)}-{max(q)}':>14}  {f'{min(j)}-{max(j)}':>19}"
    )
print(
    f"{'pool total':>10}  {len(ranked_sd):>5}  {sum(cost_qeb):>14}  {sum(cost_jw):>19}"
)
print(
    f"\nfermionic / qubit-excitation cost ratio: {sum(cost_jw) / sum(cost_qeb):.2f}x"
)
print(
    f"\nensemble capacity: {N_CIRCUITS} circuits at two-qubit depth {DEPTH_BUDGET}"
)

excitation   span  reachable determinants   same as fermionic?
    (4, 9, 5, 8)      6                       2                  yes
(16, 21, 17, 20)      6                       2                  yes
    (4, 9, 6, 7)      6                       2                  yes

-> identical support; the amplitudes differ, and pooled SQD only consumes the support

excitation  count    QEB 2q depth   fermionic 2q depth
      same     26           40-48               48-144
        pn     52           48-48               48-256
pool total     78            3728                 9112

fermionic / qubit-excitation cost ratio: 2.44x

ensemble capacity: 16 circuits at two-qubit depth 300

circuits_sd, bins_sd, isa_sd = pack_to_budget(
    len(sp_sd),
    occ_sd,
    ranked_sd,
    cost_qeb,
    DEPTH_BUDGET,
    N_CIRCUITS,
    pass_manager,
)

PACKED_SD = sum(len(b) for b in bins_sd)
worst_sd = max(two_qubit_depth(c) for c in isa_sd)
worst_count_sd = max(two_qubit_count(c) for c in isa_sd)

print(
    f"packed {PACKED_SD} of {len(ranked_sd)} excitations into {N_CIRCUITS} circuits"
)
print(f"  excitations per circuit  {[len(b) for b in bins_sd]}")
print(f"  two-qubit depth          {[two_qubit_depth(c) for c in isa_sd]}")
print(f"  two-qubit gates          {[two_qubit_count(c) for c in isa_sd]}")
print(
    f"\nworst circuit: two-qubit depth {worst_sd} of a {DEPTH_BUDGET} budget, "
    f"{worst_count_sd} two-qubit gates"
)

packed 78 of 78 excitations into 16 circuits
  excitations per circuit  [5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 4, 4]
  two-qubit depth          [228, 182, 177, 220, 214, 220, 226, 224, 222, 222, 181, 179, 136, 179, 171, 181]
  two-qubit gates          [234, 231, 227, 228, 225, 225, 233, 229, 233, 226, 230, 223, 232, 226, 176, 185]

worst circuit: two-qubit depth 228 of a 300 budget, 234 two-qubit gates

Passo 3: eseguire usando le primitive Qiskit

Invia un job per problema, con l'intero ensemble come un'unica lista di circuiti. Il twirling di gate e misura e il dynamical decoupling sono abilitati per ridurre gli effetti del rumore hardware. Il loro beneficio dipende dal circuito e dal backend.

L'ID di ogni job viene stampato. Usa service.job("JOB_ID") per recuperare il job completato e i suoi risultati senza usare ulteriore tempo QPU.

def sample(isa_circuits, shots, tags):
    """Submit one Sampler job; return the per-circuit bit arrays and the measured QPU seconds."""
    sampler = SamplerV2(mode=backend)
    sampler.options.environment.job_tags = tags
    sampler.options.twirling.enable_gates = True
    sampler.options.twirling.enable_measure = True
    sampler.options.dynamical_decoupling.enable = True
    sampler.options.dynamical_decoupling.sequence_type = "XY4"

    job = sampler.run(isa_circuits, shots=shots)
    print(
        f"job {job.job_id()}: {len(isa_circuits)} circuits x {shots:,} shots "
        f"on {backend.name}"
    )
    return [pub.data.meas for pub in job.result()]

def pool_samples(bit_arrays, sp):
    """Merge the ensemble's bit arrays into one bitstring matrix and probability vector."""
    matrices, weights, total = [], [], 0
    for bit_array in bit_arrays:
        matrix, probabilities = bit_array_to_arrays(bit_array)
        matrices.append(matrix)
        weights.append(probabilities * bit_array.num_shots)
        total += bit_array.num_shots
    counts = np.concatenate(weights)
    matrix = np.vstack(matrices)
    # the same bitstring can appear in more than one circuit; merge duplicate rows
    unique, inverse = np.unique(matrix, axis=0, return_inverse=True)
    merged = np.zeros(len(unique))
    np.add.at(merged, inverse.ravel(), counts)
    return unique, merged / merged.sum(), total

bit_arrays_sd = sample(isa_sd, SHOTS, JOB_TAGS + ["20Ne"])
matrix_sd, probs_sd, shots_sd = pool_samples(bit_arrays_sd, sp_sd)

survivors_sd, _ = postselect_by_hamming_right_and_left(
    matrix_sd,
    probs_sd.copy(),
    hamming_right=N_PROTONS,
    hamming_left=N_NEUTRONS,
)
shot_survival_sd = float(
    probs_sd[
        (matrix_sd[:, len(sp_sd) // 2 :].sum(axis=1) == N_PROTONS)
        & (matrix_sd[:, : len(sp_sd) // 2].sum(axis=1) == N_NEUTRONS)
    ].sum()
)

reference_bits = "".join(
    "1" if q in occ_sd else "0" for q in range(len(sp_sd))
)[::-1]
print(f"\n{shots_sd:,} shots  ->  {len(matrix_sd):,} distinct bitstrings")
print(
    f"  {shot_survival_sd:6.1%} of shots carry the right proton and neutron numbers"
)
print(f"  {len(survivors_sd):,} distinct bitstrings do")

order = np.argsort(-probs_sd)
half = len(sp_sd) // 2
print(f"\n{'neutrons':>{half}} | {'protons':<{half}}   share")
for i in order[:4]:
    bits = "".join("1" if b else "0" for b in matrix_sd[i])
    tag = "   <- reference determinant" if bits == reference_bits else ""
    print(f"{bits[:half]} | {bits[half:]}  {probs_sd[i]:6.2%}{tag}")

if len(survivors_sd) == 0:
    raise RuntimeError(
        "no shot carried the right nucleon numbers; check the backend and "
        "the transpiled circuits before spending more QPU time"
    )

job dap30qtr85ps73fg21p0: 16 circuits x 10,000 shots on ibm_phoenix

160,000 shots  ->  17,221 distinct bitstrings
   31.5% of shots carry the right proton and neutron numbers
  973 distinct bitstrings do

    neutrons | protons        share
001000010000 | 001000010000  20.08%   <- reference determinant
000000010000 | 001000010000   2.25%
001000010000 | 001000000000   2.19%
001000010000 | 000000010000   1.93%

Passo 4: Post-elabora e restituisci il risultato nel formato classico desiderato

Converti i campioni quantistici in una stima dell'energia utilizzando i vincoli di simmetria nucleare descritti nella sezione Contesto.

Il recupero della configurazione ripara i due numeri di nucleoni. recover_configurations prende ogni shot che ha il numero sbagliato di protoni o neutroni e inverte i bit meno coerenti con la stima corrente delle occupazioni orbitali medie, invece di scartarlo. Nel primo passaggio la stima dell'occupazione proviene dagli shot già sopravvissuti; successivamente proviene dall'autovettore del sottospazio precedente, il che rende la procedura autoconsistente.

$M_J$ e la parità sono imposti sui prodotti ricombinati, non su shot interi. Ogni shot riparato contribuisce con una metà protonica e una metà neutronica, e il sottospazio è generato da ogni prodotto di una configurazione protonica campionata con una configurazione neutronica campionata che ricade a $M_J = 0$ con la parità corretta. Filtrare shot interi sul $M_J$ totale invece scarterebbe due metà valide per un numero quantico che appartiene alla loro combinazione.

I quattro controlli sui numeri quantici scartano frazioni diverse di campioni. I due numeri di nucleoni rappresentano la maggior parte del filtraggio. La parità è soddisfatta automaticamente all'interno di un singolo shell principale: ogni orbitale $sd$ ha $\ell$ pari e ogni orbitale $pf$ ha $\ell$ dispari, quindi una volta che i numeri di nucleoni sono corretti la parità non può essere sbagliata. Il controllo della parità viene mantenuto perché uno spazio modello cross-shell lo renderebbe un vincolo indipendente. Il controllo $M_J$ mantiene i prodotti nel settore del momento angolare target. Il valore di avere quattro numeri quantici esatti sta nel fatto che sono economici ed esatti, non che ciascuno sia un filtro ampio.

Diagonalizzare fornisce un limite superiore variazionale. Poiché il sottospazio di ogni iterazione contiene il precedente, la sequenza di energie decresce monotonicamente, e ogni valore in essa è un rigoroso limite superiore sulla vera energia dello stato fondamentale, indipendentemente dal rumore nei campioni che l'hanno prodotta.

result_sd = recovery_loop(
    inter_sd,
    sp_sd,
    matrix_sd,
    probs_sd,
    occ_sd,
    N_PROTONS,
    N_NEUTRONS,
    max_iterations=4,
    max_dimension=MAX_DIMENSION,
    seed=42,
)

E_SQD_SD = result_sd["energy"]
recovered_sd = 100 * (E_SQD_SD - E_REF_SD) / (E_EXACT_SD - E_REF_SD)

print(f"\nreference determinant   {E_REF_SD:11.6f} MeV")
print(
    f"pooled SQD upper bound         {E_SQD_SD:11.6f} MeV   "
    f"(subspace dimension {len(result_sd['basis'])} of {len(basis_exact_sd)})"
)
print(f"exact diagonalization   {E_EXACT_SD:11.6f} MeV")
print(f"\ncorrelation energy recovered: {recovered_sd:.1f}%")

energies_sd = [h["energy"] for h in result_sd["history"]]
if any(b > a + 1e-9 for a, b in zip(energies_sd, energies_sd[1:])):
    raise AssertionError(
        "the subspaces are not nested; the bound should never rise"
    )
if E_SQD_SD < E_EXACT_SD - 1e-7:
    raise AssertionError(
        f"pooled SQD returned {E_SQD_SD:.6f}, below the exact {E_EXACT_SD:.6f}; "
        "a subspace bound cannot beat the full diagonalization"
    )

iteration 1: 66 proton x 66 neutron halves -> dimension 640, E = -40.472331 MeV
  iteration 2: 66 proton x 66 neutron halves -> dimension 640, E = -40.472331 MeV

reference determinant    -29.765549 MeV
pooled SQD upper bound          -40.472331 MeV   (subspace dimension 640 of 640)
exact diagonalization    -40.472331 MeV

correlation energy recovered: 100.0%

Valuta i risultati

Usa i seguenti controlli per valutare i tuoi risultati su un backend di classe Heron con queste impostazioni:

• La sopravvivenza degli shot sui due numeri di nucleoni misura la frazione di shot con il numero corretto di protoni e neutroni. Può diminuire man mano che il registro cresce. Un tasso di sopravvivenza vicino a zero può indicare un problema con l'esecuzione del circuito. Controlla la profondità ISA nel Passo 2 e la calibrazione del backend, non la post-elaborazione.

• Il ciclo di recupero dovrebbe stampare una dimensione del sottospazio che rimane costante o cresce e un'energia che rimane costante o diminuisce a ogni iterazione. Se l'iterazione 1 raggiunge già MAX_DIMENSION, il vincolo limitante è il solutore classico piuttosto che il campionamento.

• La frazione recuperata per $^{20}\mathrm{Ne}$ dovrebbe essere alta, perché il limite massimo dell'ansatz calcolato nel Passo 1 è lo spazio completo di 640 determinanti; questa esecuzione è dove il campionamento, non l'espressività, è l'unico ostacolo.

• Le due asserzioni nella cella precedente verificano i limiti variazionali. Un limite che aumenta significa che i sottospazi hanno smesso di essere annidati, e un limite inferiore all'energia esatta significa che qualcosa non va nell'Hamiltoniano, non nell'hardware.

Paradossalmente, un backend più rumoroso può fornire un limite leggermente migliore rispetto a uno pulito, perché gli errori producono mezze configurazioni valide che il circuito ideale non avrebbe mai campionato, e ampliare un sottospazio variazionale non può alzare il suo autovalore più basso. La simulazione rumorosa può dimostrare lo stesso effetto; questo tutorial lo mostra con campioni hardware.

# IBM Carbon palette: Blue 60 and Blue 80 for data, Gray 100/70/30 for ink and rules
SURFACE, INK, MUTED, RULE = "#ffffff", "#161616", "#6f6f6f", "#c6c6c6"
SERIES, DEEP, PURPLE = "#0f62fe", "#002d9c", "#6929c4"

def convergence_plot(
    history, e_ref, e_exact, title, colour=SERIES, full_dim=None
):
    """Energy against subspace dimension, scaled to the data rather than to the full window.

    A good run lands within a fraction of a percent of the exact answer, so an axis spanning
    reference-to-exact would squash every point onto one line.  The axis is therefore scaled to
    the data (plus the exact line, when there is one), and the right-hand axis carries the
    fraction of the correlation energy so the absolute and relative readings sit side by side.
    """
    dimensions = [h["dimension"] for h in history]
    energies = [h["energy"] for h in history]

    fig, ax = plt.subplots(figsize=(7.4, 4.3), facecolor=SURFACE)
    ax.set_facecolor(SURFACE)
    ax.plot(
        dimensions,
        energies,
        "-o",
        color=colour,
        linewidth=2,
        markersize=8,
        markeredgecolor=SURFACE,
        markeredgewidth=1.5,
        zorder=3,
    )
    stacked = {}
    for h in history:
        # a converged loop repeats the same point; stack the labels so they do not overprint
        key = (round(h["dimension"]), round(h["energy"], 9))
        offset = 12 + 11 * stacked.get(key, 0)
        stacked[key] = stacked.get(key, 0) + 1
        ax.annotate(
            str(h["iteration"]),
            xy=(h["dimension"], h["energy"]),
            xytext=(0, offset),
            textcoords="offset points",
            ha="center",
            fontsize=8,
            color=MUTED,
        )

    span = (max(dimensions) - min(dimensions)) or max(1, max(dimensions) // 4)
    x_left, x_right = (
        min(dimensions) - 0.14 * span,
        max(dimensions) + 0.40 * span,
    )
    ax.set_xlim(x_left, x_right)

    floor = min(energies) if e_exact is None else min(min(energies), e_exact)
    height = max(max(energies) - floor, 1e-3)
    ax.set_ylim(floor - 0.30 * height, max(energies) + 0.42 * height)

    if e_exact is not None:
        ax.axhline(
            e_exact, color=MUTED, linestyle="--", linewidth=1, zorder=1
        )
        label = "exact" + (f", {full_dim:,} determinants" if full_dim else "")
        ax.annotate(
            f"{label}   {e_exact:.3f} MeV".replace("-", "\u2212"),
            xy=(x_left, e_exact),
            xytext=(3, 5),
            textcoords="offset points",
            ha="left",
            va="bottom",
            color=MUTED,
            fontsize=9,
        )

    # the reference determinant is far off this scale; state it rather than plotting it
    ax.annotate(
        f"reference determinant {e_ref:.3f} MeV".replace("-", "\u2212")
        + f"   ({e_ref - max(energies):+.2f} MeV off the top of this axis)".replace(
            "-", "\u2212"
        ),
        xy=(x_right, max(energies) + 0.42 * height),
        xytext=(-3, -12),
        textcoords="offset points",
        ha="right",
        va="top",
        color=MUTED,
        fontsize=8.5,
    )

    if e_exact is not None and abs(e_exact - e_ref) > 1e-9:
        right = ax.twinx()
        low, high = ax.get_ylim()

        def to_percent(e):
            return 100 * (e - e_ref) / (e_exact - e_ref)

        right.set_ylim(to_percent(low), to_percent(high))
        right.set_ylabel("correlation energy recovered (%)", color=MUTED)
        right.tick_params(colors=MUTED)
        for side in ("top", "left"):
            right.spines[side].set_visible(False)
        right.spines["right"].set_color(MUTED)
        right.spines["bottom"].set_color(MUTED)

    ax.set_xlabel("subspace dimension", color=MUTED)
    ax.set_ylabel("ground-state energy (MeV)", color=MUTED)
    ax.set_title(title, color=INK, fontsize=11.5, loc="left", pad=12)
    ax.grid(axis="y", color=RULE, alpha=0.55)
    ax.tick_params(colors=MUTED)
    for side in ("top", "right"):
        ax.spines[side].set_visible(False)
    for side in ("bottom", "left"):
        ax.spines[side].set_color(MUTED)
    fig.tight_layout()
    return fig

convergence_plot(
    result_sd["history"],
    E_REF_SD,
    E_EXACT_SD,
    f"$^{{20}}$Ne: the bound falls as configuration recovery widens the subspace\n"
    f"({backend.name}, {N_CIRCUITS} circuits x {SHOTS:,} shots)",
    full_dim=len(basis_exact_sd),
)
plt.show()

Esempio hardware su larga scala

Scalare cambia solo gli input, quindi il passo successivo è combinare le quattro fasi in un'unica funzione e eseguirla due volte, entrambe su un registro di 40 qubit nello shell $pf$ sopra un core $^{40}\mathrm{Ca}$ con l'interazione GXPF1 [3].

Le due esecuzioni illustrano aspetti diversi della scalabilità:

• $^{44}\mathrm{Ti}$, con due protoni di valenza e due neutroni di valenza, ha una base di 4.000 determinanti. Il registro è di 40 qubit, ma il problema è ancora abbastanza piccolo da poter essere diagonalizzato esattamente su un laptop, quindi puoi confrontare il risultato hardware con un riferimento esatto dopo aver aumentato la dimensione del registro.

• $^{48}\mathrm{Cr}$, con quattro protoni di valenza e quattro neutroni di valenza, ha 1.963.461 determinanti consentiti dalla simmetria negli stessi 40 qubit. Il solutore denso del tutorial non può diagonalizzare quello spazio completo, quindi l'esecuzione restituisce un rigoroso limite superiore e il determinante di riferimento che migliora.

Osserva due quantità nelle due esecuzioni. La frazione del pool che rientra nel budget fisso di gate si riduce man mano che il pool cresce, e pack_ensemble riporta quanto viene incluso. Il sottospazio smette di essere limitato dal campionamento e inizia a essere limitato da MAX_DIMENSION, la matrice più grande che il solutore classico denso qui costruisce. A questa scala, un calcolo di produzione utilizzerebbe un solutore di interazione di configurazione selezionata (selected-CI).

Combina i passi 1-4

La seguente funzione richiama le stesse fasi della procedura guidata, nello stesso ordine.

def sqd_run(snt_file, n_protons, n_neutrons, name, exact=True):
    """The whole workflow for one nucleus.  Returns a record of every stage."""
    # -------------------------Step 1-------------------------
    ms = read_snt(DATA / snt_file, n_protons, n_neutrons)
    sp = m_scheme_states(ms)
    inter = Interaction(ms, sp)
    if sum(1 for s in sp if s.tz == -1) * 2 != len(sp):
        raise ValueError(
            f"{name}: post-selection needs equal proton and neutron state counts"
        )
    reference = reference_determinant(sp, inter, n_protons, n_neutrons)
    e_ref = matrix_element(inter, reference, reference)

    raw = excitation_pool(sp, reference)
    ranked = rank_pool(
        inter, reference, [op for op in raw if conserves_symmetry(sp, op)]
    )
    print(
        f"{name}: {len(sp)} qubits, {n_protons}p + {n_neutrons}n, A = {ms.mass_number}"
    )
    print(
        f"  2p2h pool {len(raw)} raw -> {len(ranked)} symmetry-allowed; "
        f"reference energy {e_ref:.6f} MeV"
    )

    # -------------------------Step 2-------------------------
    costs = excitation_costs(len(sp), ranked, costing_manager)
    circuits, bins, isa = pack_to_budget(
        len(sp),
        reference,
        ranked,
        costs,
        DEPTH_BUDGET,
        N_CIRCUITS,
        pass_manager,
    )
    packed = sum(len(b) for b in bins)
    worst = max(two_qubit_depth(c) for c in isa)
    worst_count = max(two_qubit_count(c) for c in isa)
    print(
        f"  packed {packed} of {len(ranked)} excitations; worst circuit two-qubit depth "
        f"{worst}, {worst_count} two-qubit gates"
    )

    # -------------------------Step 3-------------------------
    # a unique tag per run, so the jobs are findable later
    bit_arrays = sample(isa, SHOTS, JOB_TAGS + [name])
    matrix, probabilities, shots = pool_samples(bit_arrays, sp)
    survival = float(
        probabilities[
            (matrix[:, len(sp) // 2 :].sum(axis=1) == n_protons)
            & (matrix[:, : len(sp) // 2].sum(axis=1) == n_neutrons)
        ].sum()
    )
    print(
        f"  {shots:,} shots -> {len(matrix):,} distinct bitstrings, "
        f"{survival:.1%} of shots with the right nucleon numbers"
    )
    if survival == 0.0:
        raise RuntimeError(
            f"{name}: no shot carried the right nucleon numbers"
        )

    # -------------------------Step 4-------------------------
    result = recovery_loop(
        inter,
        sp,
        matrix,
        probabilities,
        reference,
        n_protons,
        n_neutrons,
        max_iterations=4,
        max_dimension=MAX_DIMENSION,
        seed=42,
    )
    energy = result["energy"]

    full_dim = count_basis(sp, n_protons, n_neutrons)  # cheap, even when huge
    e_exact = None
    if exact:
        full = full_basis(sp, n_protons, n_neutrons)
        if len(full) != full_dim:
            raise AssertionError(
                f"{name}: counted {full_dim} determinants but enumerated "
                f"{len(full)}"
            )
        e_exact, _ = ground_state(inter, full)

    print(f"  reference {e_ref:11.6f} MeV     pooled SQD {energy:11.6f} MeV")
    if e_exact is not None:
        print(
            f"  exact     {e_exact:11.6f} MeV  (dimension {full_dim})  ->  "
            f"{100 * (energy - e_ref) / (e_exact - e_ref):.1f}% of the correlation energy"
        )
        if energy < e_exact - 1e-7:
            raise AssertionError(
                f"{name}: pooled SQD bound is below the exact energy"
            )
    else:
        print(
            f"  no exact reference: the symmetry-allowed basis is {full_dim:,} determinants"
        )
        print(
            f"  the bound captures {energy - e_ref:.6f} MeV of correlation energy"
        )
    print()

    return dict(
        name=name,
        qubits=len(sp),
        pool=len(ranked),
        packed=packed,
        two_qubit=worst,
        two_qubit_gates=worst_count,
        shots=shots,
        distinct=len(matrix),
        survival=survival,
        dimension=len(result["basis"]),
        full_dim=full_dim,
        e_ref=e_ref,
        e_sqd=energy,
        e_exact=e_exact,
        history=result["history"],
        # the subspace and its eigenvector cannot be reconstructed from the summary --
        # they depend on the sampled shots -- so keep them for the scaling analysis
        interaction=inter,
        states=sp,
        reference=reference,
        ranked=ranked,
        basis=result["basis"],
        vector=result["vector"],
    )

pretty = {"20Ne": "$^{20}$Ne", "44Ti": "$^{44}$Ti", "48Cr": "$^{48}$Cr"}

small_scale = dict(
    name="20Ne",
    qubits=len(sp_sd),
    pool=len(ranked_sd),
    packed=PACKED_SD,
    two_qubit=worst_sd,
    two_qubit_gates=worst_count_sd,
    shots=shots_sd,
    distinct=len(matrix_sd),
    survival=shot_survival_sd,
    dimension=len(result_sd["basis"]),
    full_dim=len(basis_exact_sd),
    e_ref=E_REF_SD,
    e_sqd=E_SQD_SD,
    e_exact=E_EXACT_SD,
    history=result_sd["history"],
    interaction=inter_sd,
    states=sp_sd,
    reference=occ_sd,
    ranked=ranked_sd,
    basis=result_sd["basis"],
    vector=result_sd["vector"],
)

$^{44}\mathrm{Ti}$: lo stesso workflow su un registro di 40 qubit

Lo shell $pf$ sopra $^{40}\mathrm{Ca}$ ha quattro orbitali per specie e 20 sottostati magnetici ciascuno, quindi il registro è di 40 qubit. Due protoni di valenza e due neutroni di valenza formano $^{44}\mathrm{Ti}$, con 4.000 determinanti consentiti dalla simmetria — circa sei volte la base di $^{20}\mathrm{Ne}$, usando 40 qubit invece di 24.

Questo è il più grande dei due esempi che il notebook può risolvere esattamente, quindi puoi confrontare il risultato hardware con un riferimento esatto.

large_scale_verified = sqd_run("gxpf1.snt", 2, 2, "44Ti", exact=True)

44Ti: 40 qubits, 2p + 2n, A = 44
  2p2h pool 1602 raw -> 174 symmetry-allowed; reference energy -44.309387 MeV
  packed 96 of 174 excitations; worst circuit two-qubit depth 272, 285 two-qubit gates
job dap31a02fm4c73f67dp0: 16 circuits x 10,000 shots on ibm_phoenix
  160,000 shots -> 48,170 distinct bitstrings, 18.6% of shots with the right nucleon numbers
  iteration 1: 187 proton x 189 neutron halves -> dimension 3891, E = -47.849086 MeV
  iteration 2: 190 proton x 190 neutron halves -> dimension 4000, E = -47.876666 MeV
  iteration 3: 190 proton x 190 neutron halves -> dimension 4000, E = -47.876666 MeV
  reference  -44.309387 MeV     pooled SQD  -47.876666 MeV
  exact      -47.876666 MeV  (dimension 4000)  ->  100.0% of the correlation energy

$^{48}\mathrm{Cr}$: oltre la capacità di diagonalizzazione esatta del tutorial

Aggiungere due protoni e due neutroni utilizza lo stesso registro di 40 qubit (4, 4 per $^{48}\mathrm{Cr}$) e aumenta la dimensione della base di un fattore di circa 491, arrivando a 1.963.461 determinanti consentiti dalla simmetria. Quella matrice è ben oltre ciò che questo tutorial può costruire, quindi exact=False: non c'è un'energia di riferimento esatta, solo il limite variazionale e il determinante di riferimento che migliora.

Due cose cambiano a questa scala, ed entrambe sono visibili nella stampa. Il pool cresce fino a diverse centinaia di eccitazioni consentite, quindi il budget fisso di gate ora copre una minoranza di esso anziché tutto. Inoltre, il sottospazio del prodotto generato dai campioni è più grande di MAX_DIMENSION, quindi il solutore denso lo tronca in base al peso campionato. Il limite rimane rigoroso ma può essere meno accurato di un limite calcolato da tutte le configurazioni campionate. Un calcolo di produzione manterrebbe i campioni e userebbe un solutore che supporta un sottospazio più grande.

large_scale_unverified = sqd_run("gxpf1.snt", 4, 4, "48Cr", exact=False)

48Cr: 40 qubits, 4p + 4n, A = 48
  2p2h pool 5536 raw -> 582 symmetry-allowed; reference energy -93.041237 MeV
  packed 96 of 582 excitations; worst circuit two-qubit depth 224, 279 two-qubit gates
job dap32a02fm4c73f67eog: 16 circuits x 10,000 shots on ibm_phoenix
  160,000 shots -> 55,436 distinct bitstrings, 18.6% of shots with the right nucleon numbers
  iteration 1: 223 proton x 223 neutron halves -> dimension 3977, E = -96.481598 MeV
  iteration 2: 223 proton x 223 neutron halves -> dimension 3977, E = -96.481598 MeV
  reference  -93.041237 MeV     pooled SQD  -96.481598 MeV
  no exact reference: the symmetry-allowed basis is 1,963,461 determinants
  the bound captures -3.440361 MeV of correlation energy

Valuta un risultato senza un riferimento esatto

L'esecuzione di $^{48}\mathrm{Cr}$ non ha un riferimento esatto all'interno di questo tutorial. Usa i campioni esistenti per valutare la convergenza e confrontare con la baseline di selezione classica, senza ulteriore tempo QPU o diagonalizzazione a spazio completo.

È convergente? Riordinando i determinanti mantenuti in base al loro peso nell'autovettore convergente i sottospazi diventano annidati, quindi diagonalizzare il blocco $d \times d$ principale per una scala di $d$ traccia la discesa del limite attraverso due decadi di dimensione del sottospazio. Se sta ancora scendendo ripidamente al $d$ più grande, il vincolo limitante è la dimensione massima del solutore classico e MAX_DIMENSION è il parametro da aumentare. Se si è appiattito, aggiungere altri determinanti mantenuti offre poco miglioramento; un ulteriore progresso potrebbe richiedere il campionamento di configurazioni aggiuntive. L'Hamiltoniano viene costruito una sola volta a piena dimensione e ogni gradino è un blocco principale di esso, quindi l'intera scansione costa una costruzione della matrice anziché una per gradino.

Come si confronta il campionamento quantistico con la selezione classica? Confronta con un sottospazio della stessa dimensione scelto dalla procedura di selezione classica: prendi il pool classificato per teoria delle perturbazioni in ordine di punteggio, fai crescere il sottospazio del prodotto fino alla stessa dimensione, e diagonalizza quello invece. Entrambe le curve sono rigorosi limiti superiori sullo stesso Hamiltoniano, quindi qualunque sia più basso a parità di dimensione ha scelto i determinanti migliori. Questo confronto decide se il campionamento hardware migliora la stima dell'energia rispetto a questa baseline classica.

Questo sottospazio non è selezionato per gli stati eccitati. Il recupero della configurazione guida il sottospazio usando le occupazioni dello stato fondamentale, quindi gli autovalori più alti sono molto più lontani dalla convergenza rispetto al più basso, e la prima energia di eccitazione risulta ben al di sopra del $2^+$ misurato. Raggiungere correttamente gli stati eccitati richiede un sottospazio selezionato per loro.

def subspace_scaling(
    inter, basis, vector, points=18, smallest=32, largest=None
):
    """Nested Rayleigh-Ritz sweep: the lowest eigenvalue of the leading d x d block, for a ladder of d.

    Reordering the basis by descending weight in the converged eigenvector makes every subspace in
    the ladder a subset of the next, so the energies fall monotonically and each one is a valid
    variational bound.  H is built once at full size; each rung is a principal block.
    """
    order = np.argsort(-(np.abs(vector) ** 2))
    ordered = [basis[i] for i in order]
    weights = (np.abs(vector) ** 2)[order]
    if (
        largest is not None
    ):  # cap the ladder so two subspaces end at a common dimension
        ordered, weights = ordered[:largest], weights[:largest]
    H = subspace_hamiltonian(inter, ordered)
    dimensions = np.unique(
        np.geomspace(smallest, len(ordered), points).astype(int)
    )
    rows = [
        (
            int(d),
            float(
                eigh(H[:d, :d], eigvals_only=True, subset_by_index=[0, 0])[0]
            ),
        )
        for d in dimensions
    ]
    return rows, np.cumsum(weights)

def classical_selection(
    inter, sp, reference, ranked, target, n_protons, n_neutrons
):
    """The subspace classical perturbative ranking would pick, grown to `target` dimension.

    Same product construction as the sampled subspace, and the same truncation discipline -- half
    configurations are offered to `grow_subspace` in order of importance and it takes as many as
    fit.  The only difference from the sampled path is where the ordering comes from: PT2 score
    here, measured sampling weight there.  So the comparison isolates *which determinants got
    chosen* and nothing else.

    Truncating by any other rule would not be a fair baseline.  Slicing an arbitrarily ordered
    list, for instance, keeps determinants by accident rather than by importance and makes the
    classical subspace look worse than classical selection really is.
    """
    p_ref = tuple(i for i in reference if sp[i].tz == -1)
    n_ref = tuple(i for i in reference if sp[i].tz == +1)
    reached = {reference}
    proton_order, neutron_order = [p_ref], [n_ref]
    seen_p, seen_n = {p_ref}, {n_ref}
    product_budget = 4 * target

    for op, _, _ in ranked:  # ranked is already in descending PT2 score
        h1, h2, v1, v2 = op
        fresh = {
            tuple(sorted(set(d) - {h1, h2} | {v1, v2}))
            for d in reached
            if {h1, h2} <= set(d) and not {v1, v2} & set(d)
        }
        reached |= fresh
        for det in fresh:  # first appearance fixes a half's rank
            half_p = tuple(i for i in det if sp[i].tz == -1)
            half_n = tuple(i for i in det if sp[i].tz == +1)
            if half_p not in seen_p:
                seen_p.add(half_p)
                proton_order.append(half_p)
            if half_n not in seen_n:
                seen_n.add(half_n)
                neutron_order.append(half_n)
        if len(proton_order) * len(neutron_order) > product_budget:
            # Half-configuration products over-count the subspace, because only the
            # symmetry-allowed ones survive `product_subspace`.  Stopping on the product
            # count alone can therefore leave the basis far short of `target`, so check
            # the dimension actually realized and widen the budget if it falls short.
            trial, _, _ = grow_subspace(
                sp,
                [p_ref],
                [n_ref],
                proton_order,
                neutron_order,
                n_protons,
                n_neutrons,
                max_dimension=target,
            )
            if len(trial) >= target:
                break
            product_budget *= 2

    basis, _, _ = grow_subspace(
        sp,
        [p_ref],
        [n_ref],
        proton_order,
        neutron_order,
        n_protons,
        n_neutrons,
        max_dimension=target,
    )
    return basis

run = large_scale_unverified
if "basis" not in run:
    raise RuntimeError(
        "this cell needs the subspace and eigenvector that sqd_run now returns; "
        "re-run the sqd_run definition and the 48Cr cell"
    )

print(
    f"{run['name']}: sweeping nested subspaces of the sampled basis "
    f"(dimension {run['dimension']})"
)
sampled_rows, cumulative = subspace_scaling(
    run["interaction"], run["basis"], run["vector"]
)

print(
    f"{run['name']}: building the classically selected subspace at the same dimension"
)
classical_basis = classical_selection(
    run["interaction"],
    run["states"],
    run["reference"],
    run["ranked"],
    run["dimension"],
    4,
    4,
)
# Both subspaces must be scored at the same dimension.  Symmetry filtering can still leave
# the classical construction short of the target when the ranked pool runs out, so take the
# dimension both actually reach, cap both ladders there, and verify they agree.
common_dim = min(sampled_rows[-1][0], len(classical_basis))
if common_dim < sampled_rows[-1][0]:
    sampled_rows, _ = subspace_scaling(
        run["interaction"], run["basis"], run["vector"], largest=common_dim
    )
classical_rows, _ = subspace_scaling(
    run["interaction"],
    classical_basis,
    ground_state(run["interaction"], classical_basis)[1],
    largest=common_dim,
)
if sampled_rows[-1][0] != classical_rows[-1][0]:
    raise RuntimeError(
        f"comparison dimensions differ: sampled {sampled_rows[-1][0]}, "
        f"classical {classical_rows[-1][0]}"
    )

advantage = sampled_rows[-1][1] - classical_rows[-1][1]
direction = "lower" if advantage < 0 else "higher"
verdict = "beats" if advantage < 0 else "does not beat"
descent = next(
    e for d, e in reversed(sampled_rows) if d <= sampled_rows[-1][0] / 2
)
for fraction in (0.90, 0.99):
    count = int(np.searchsorted(cumulative, fraction) + 1)
    print(
        f"  {fraction:.0%} of the eigenvector norm sits on {count} determinants "
        f"({count / run['full_dim']:.1e} of the {run['full_dim']:,}-determinant space)"
    )
print(
    f"  bound still falling {1000 * (sampled_rows[-1][1] - descent):+.1f} keV "
    f"over the last doubling of dimension"
)
print(
    f"  sampled {sampled_rows[-1][1]:.6f} MeV vs classically selected "
    f"{classical_rows[-1][1]:.6f} MeV at a verified common dimension of "
    f"{classical_rows[-1][0]:,}"
)
print(
    f"  -> the sampled subspace is {abs(advantage) * 1000:.0f} keV {direction}"
)

48Cr: sweeping nested subspaces of the sampled basis (dimension 3977)
48Cr: building the classically selected subspace at the same dimension
  90% of the eigenvector norm sits on 107 determinants (5.4e-05 of the 1,963,461-determinant space)
  99% of the eigenvector norm sits on 593 determinants (3.0e-04 of the 1,963,461-determinant space)
  bound still falling -15.6 keV over the last doubling of dimension
  sampled -96.481598 MeV vs classically selected -95.314510 MeV at a verified common dimension of 3,957
  -> the sampled subspace is 1167 keV lower

fig, axes = plt.subplots(1, 2, figsize=(11.2, 4.0), facecolor=SURFACE)

# left: two nested convergence curves on the same axes
ax = axes[0]
ax.set_facecolor(SURFACE)
ax.plot(
    [d for d, _ in sampled_rows],
    [e for _, e in sampled_rows],
    "-o",
    color=SERIES,
    linewidth=2,
    markersize=5,
    markeredgecolor=SURFACE,
    markeredgewidth=1,
    zorder=4,
    label="sampled on the QPU",
)
ax.plot(
    [d for d, _ in classical_rows],
    [e for _, e in classical_rows],
    "--s",
    color=MUTED,
    linewidth=1.6,
    markersize=4,
    markeredgecolor=SURFACE,
    markeredgewidth=1,
    zorder=3,
    label="classically selected, same size",
)
ax.axhline(run["e_ref"], color=RULE, linestyle=":", linewidth=1.2, zorder=1)
ax.annotate(
    f"reference determinant {run['e_ref']:.2f} MeV".replace("-", "\u2212"),
    xy=(sampled_rows[-1][0], run["e_ref"]),
    xytext=(-2, 4),
    textcoords="offset points",
    ha="right",
    va="bottom",
    color=MUTED,
    fontsize=8,
)

# mark the gap between the two curves at the largest dimension, not either curve alone
edge = sampled_rows[-1][0]
ax.plot(
    [edge, edge],
    [classical_rows[-1][1], sampled_rows[-1][1]],
    "-",
    color=SERIES,
    linewidth=1.0,
    alpha=0.7,
    zorder=2,
)
ax.annotate(
    f"{abs(advantage) * 1000:.0f} keV {direction}\nat equal dimension",
    xy=(edge, 0.5 * (classical_rows[-1][1] + sampled_rows[-1][1])),
    xytext=(-8, 0),
    textcoords="offset points",
    ha="right",
    va="center",
    color=SERIES,
    fontsize=8.5,
)

ax.set_xscale("log")
ax.set_xlim(sampled_rows[0][0] * 0.75, edge * 1.5)
ax.set_xlabel("subspace dimension", color=MUTED)
ax.set_ylabel("variational upper bound (MeV)", color=MUTED)
ax.set_title(
    f"{pretty[run['name']]}: the bound, and the subspace it {verdict}",
    color=INK,
    fontsize=11,
    loc="left",
    pad=10,
)
legend = ax.legend(frameon=False, fontsize=8.5, loc="lower left")
for text in legend.get_texts():
    text.set_color(MUTED)

# right: why a few thousand determinants can bound two million
ax = axes[1]
ax.set_facecolor(SURFACE)
ranks = np.arange(1, len(cumulative) + 1)
ax.plot(ranks, 100 * cumulative, "-", color=DEEP, linewidth=2, zorder=3)
for fraction, style, label_y in ((0.90, ":", 46), (0.99, "--", 24)):
    count = int(np.searchsorted(cumulative, fraction) + 1)
    ax.axvline(count, color=MUTED, linestyle=style, linewidth=1, zorder=1)
    ax.annotate(
        f"{fraction:.0%} of the norm\non {count} determinants",
        xy=(count, label_y),
        xytext=(7, 0),
        textcoords="offset points",
        ha="left",
        va="center",
        color=MUTED,
        fontsize=8.5,
    )
ax.set_xscale("log")
ax.set_xlim(0.8, len(cumulative) * 2.6)
ax.set_ylim(0, 104)
ax.set_xlabel("determinants, ordered by weight", color=MUTED)
ax.set_ylabel("cumulative share of the eigenvector (%)", color=MUTED)
ax.set_title(
    f"Sparsity: {run['full_dim']:,} determinants in the sector",
    color=INK,
    fontsize=11,
    loc="left",
    pad=10,
)

for ax in axes:
    ax.grid(axis="y", color=RULE, alpha=0.55)
    ax.tick_params(colors=MUTED, labelsize=8.5)
    for side in ("top", "right"):
        ax.spines[side].set_visible(False)
    for side in ("bottom", "left"):
        ax.spines[side].set_color(MUTED)
fig.tight_layout()
plt.show()

Confronta le tre esecuzioni

Le energie assolute non sono confrontabili tra nuclei diversi e interazioni diverse, quindi concentrati sulla frazione dell'energia di correlazione recuperata tra le esecuzioni, dove è disponibile un riferimento esatto. Confronta anche la profondità del circuito e la frazione di shot scartati.

runs = [small_scale, large_scale_verified, large_scale_unverified]

print(
    f"{'run':>6}  {'qubits':>6}  {'pool':>9}  {'2q depth':>8}  {'2q gates':>8}  "
    f"{'shots kept':>10}  {'dim':>6}  {'of':>9}  {'% corr':>7}"
)
for r in runs:
    fraction = (
        "--"
        if r["e_exact"] is None
        else f"{100 * (r['e_sqd'] - r['e_ref']) / (r['e_exact'] - r['e_ref']):.1f}%"
    )
    coverage = "{}/{}".format(r["packed"], r["pool"])
    print(
        f"{r['name']:>6}  {r['qubits']:>6}  {coverage:>9}  "
        f"{r['two_qubit']:>8}  {r['two_qubit_gates']:>8}  {r['survival']:>9.1%}  "
        f"{r['dimension']:>6}  {(r['full_dim'] or 0):>9,}  {fraction:>7}"
    )

print()
for r in runs:
    exact = (
        f"exact {r['e_exact']:11.6f}"
        if r["e_exact"] is not None
        else "exact  unavailable"
    )
    print(
        f"{r['name']:>6}   reference {r['e_ref']:11.6f}   pooled SQD {r['e_sqd']:11.6f}   {exact} MeV"
    )

run  qubits       pool  2q depth  2q gates  shots kept     dim         of   % corr
  20Ne      24      78/78       228       234      31.5%     640        640   100.0%
  44Ti      40     96/174       272       285      18.6%    4000      4,000   100.0%
  48Cr      40     96/582       224       279      18.6%    3977  1,963,461       --

  20Ne   reference  -29.765549   pooled SQD  -40.472331   exact  -40.472331 MeV
  44Ti   reference  -44.309387   pooled SQD  -47.876666   exact  -47.876666 MeV
  48Cr   reference  -93.041237   pooled SQD  -96.481598   exact  unavailable MeV

# Left: how much of the correlation energy was recovered, where the exact answer is known.
# Right: the bound itself for the run that has nothing to score against.
scored = [r for r in runs if r["e_exact"] is not None]

fig, ax = plt.subplots(figsize=(6.4, 3.9), facecolor=SURFACE)
ax.set_facecolor(SURFACE)
labels = [
    f"{pretty[r['name']]}\n{r['qubits']} qubits\n{r['full_dim']:,} determinants"
    for r in scored
]
fractions = [
    100 * (r["e_sqd"] - r["e_ref"]) / (r["e_exact"] - r["e_ref"])
    for r in scored
]
shades = [SERIES, DEEP, PURPLE]
bars = ax.bar(
    labels, fractions, width=0.46, color=shades[: len(scored)], zorder=3
)
for bar, fraction, r in zip(bars, fractions, scored):
    ax.annotate(
        f"{fraction:.1f}%",
        xy=(bar.get_x() + bar.get_width() / 2, fraction),
        xytext=(0, 5),
        textcoords="offset points",
        ha="center",
        va="bottom",
        color=INK,
        fontsize=10,
    )
    ax.annotate(
        f"dim {r['dimension']:,}",
        xy=(bar.get_x() + bar.get_width() / 2, 3),
        ha="center",
        va="bottom",
        color=SURFACE,
        fontsize=8.5,
    )
ax.axhline(100, color=MUTED, linestyle="--", linewidth=1, zorder=1)
ax.annotate(
    "exact diagonalization",
    xy=(-0.45, 100),
    xytext=(0, 4),
    textcoords="offset points",
    ha="left",
    va="bottom",
    color=MUTED,
    fontsize=8.5,
)
ax.set_ylim(0, 118)
ax.set_ylabel("correlation energy recovered (%)", color=MUTED)
ax.set_title(
    f"Where the exact answer is known ({backend.name})",
    color=INK,
    fontsize=11,
    loc="left",
    pad=10,
)
ax.grid(axis="y", color=RULE, alpha=0.55)
ax.tick_params(colors=MUTED, labelsize=8.5)
for side in ("top", "right"):
    ax.spines[side].set_visible(False)
for side in ("bottom", "left"):
    ax.spines[side].set_color(MUTED)
fig.tight_layout()
plt.show()

# the same convergence view as the walkthrough, for the run with no exact reference
convergence_plot(
    large_scale_unverified["history"],
    large_scale_unverified["e_ref"],
    None,
    f"{pretty[large_scale_unverified['name']]}: "
    f"{large_scale_unverified['full_dim']:,} determinants, no exact answer to score against\n"
    f"({backend.name}, {N_CIRCUITS} circuits x {SHOTS:,} shots)",
    colour=DEEP,
)
plt.show()

Riepilogo

Un singolo workflow, invariato a parte i suoi input, è stato eseguito su una QPU a tre dimensioni di problema: un problema a 24 qubit che puoi verificare esattamente, un problema a 40 qubit che puoi ancora verificare esattamente, e un problema a 40 qubit con quasi due milioni di stati di base oltre la capacità di diagonalizzazione esatta di questo tutorial.

Le tre esecuzioni illustrano i seguenti punti:

• Il passo quantistico deve solo proporre determinanti. Il circuito è fisso, inizializzato a partire dalla teoria delle perturbazioni del secondo ordine, e mai ottimizzato. Nulla nel workflow richiede che le sue ampiezze siano accurate, solo che il suo supporto sia utile. La diagonalizzazione classica nel sottospazio selezionato fornisce un limite superiore variazionale, sebbene il limite vari con le configurazioni campionate.

• Le eccitazioni a qubit riducono la profondità del circuito. Poiché conta solo il supporto, i blocchi di eccitazione fermionica possono essere sostituiti da eccitazioni a qubit, il cui costo non cresce con la distanza tra gli orbitali che collegano. Il Passo 2 ha misurato il risparmio sul backend reale, che è la differenza tra un circuito che rientra comodamente nella coerenza e uno che non lo fa.

• Il recupero della configurazione riutilizza campioni rumorosi. Ogni shot con il numero sbagliato di protoni o neutroni viene riparato rispetto alla stima corrente dell'occupazione anziché scartato, e ogni mezza configurazione riparata può aggiungere configurazioni al sottospazio. Ampliare un sottospazio variazionale non può alzare il suo autovalore più basso. Questo tutorial dimostra il recupero della configurazione utilizzando campioni hardware.

• Il vincolo limitante cambia man mano che scali. A 24 qubit l'ansatz poteva raggiungere la risposta esatta, e solo il campionamento era d'ostacolo. A 40 qubit con quattro nucleoni di valenza per specie, il budget di gate copre una minoranza del pool e il solutore classico denso limita il sottospazio. Sapere quale dei tre ti sta limitando è l'abilità pratica che questo workflow insegna.

Prossimi passi

Raccomandazioni

Esplora queste risorse correlate:

• Diagonalizzazione quantistica basata su campioni di un Hamiltoniano chimico: lo stesso algoritmo applicato alla struttura elettronica, utilizzando il solutore selected-CI dell'addon SQD.

• Documentazione dell'addon SQD: post-selezione, sottocampionamento e utilità di recupero della configurazione.

• Algoritmi di diagonalizzazione quantistica: un corso completo sulla diagonalizzazione di sottospazi, comprese le varianti di Krylov.

• Introduzione alla transpilazione: le opzioni del pass manager che contano quando un circuito è dominato da gate a due qubit.

• Modalità di esecuzione: esplora la modalità batch per pianificare job indipendenti.

Estensioni da considerare

• Sostituisci il solutore denso. MAX_DIMENSION è il limite su tutto alla scala di $^{48}\mathrm{Cr}$, e np.linalg.eigh su una matrice densa è il motivo. Costruire lo stesso Hamiltoniano proiettato come matrice sparsa e utilizzare un autosolutore iterativo come scipy.sparse.linalg.eigsh, o un solutore Davidson o selected-CI progettato per interazioni nucleari a due corpi, potrebbe supportare sottospazi più grandi. Il limite pratico dipende dalla sparsità della matrice, dalla memoria disponibile e dalla convergenza del solutore, e questo tutorial non fa il benchmark di questa estensione. Il qiskit_addon_sqd.fermion.solve_sci dell'addon SQD non è un sostituto diretto: incapsula un solutore per la struttura elettronica e si aspetta integrali a uno e due corpi in quella forma, quindi la struttura di prodotto condivisa protone $\times$ neutrone non è sufficiente da sola. Usarlo significherebbe mappare l'interazione a shell-model dell'Equazione (1) in quegli integrali e validare il risultato rispetto alle energie esatte già calcolate da questo notebook.

• Aggiungi batching e sottocampionamento. Il workflow SQD pooled pubblicato diagonalizza diversi sottocampioni indipendenti per iterazione e mantiene il migliore. Questo tutorial usa un batch per iterazione, il che è innocuo per il limite variazionale ma non fornisce le informazioni sulla varianza che indicano se più shot aiuterebbero.

• Stati eccitati e altri settori. Gli autovalori più alti di ogni Hamiltoniano di sottospazio sono limiti superiori sugli stati eccitati nello stesso settore di simmetria, e l'esecuzione a $M_J \neq 0$ raggiunge altri settori. Il controllo del $2^+$ nel Passo 1 è già metà di questo calcolo.

• Uno spazio modello cross-shell. La parità è automaticamente soddisfatta all'interno di un singolo shell principale, il che è il motivo per cui non svolge alcun lavoro qui. Uno spazio $sd$-$pf$ mescola le parità $\ell$, rendendo la parità un vero quarto vincolo, uno che né la riparazione basata sul peso di Hamming di SQD né la costruzione del prodotto rileverebbero da sole.

• Nuclei con massa dispari. reference_determinant richiede un numero pari di valenza in ciascuna specie, perché un riempimento accoppiato time-reversed è ciò che forza $M_J = 0$. Un nucleo dispari richiede un target $M_J$ semi-intero e un riferimento spaiato.

Appendice

Questa sezione spiega il ragionamento alla base delle funzioni di supporto introdotte nella sezione Impostazione.

Perché la riscalatura in funzione della massa non è opzionale

Le interazioni shell-model empiriche sono adattate a una massa e applicate lungo una catena di isotopi, con gli elementi di matrice a due corpi scalati come $(A/A_{\mathrm{ref}})^{p}$. Entrambi i file di interazione portano $p = -0.3$, con $A_{\mathrm{ref}} = 18$ per la famiglia USD e $42$ per GXPF1. Nella riga di intestazione a due corpi di un file .snt, quei due numeri si trovano dove plausibilmente andrebbero una frequenza dell'oscillatore e un'energia di core, il che li rende facili da fraintendere; leggere l'esponente come un'energia di core costante aggiunge un offset spurio a ogni elemento diagonale e elimina la riscalatura, cambiando l'energia di correlazione di alcuni punti percentuali. Il controllo di simmetria nel Passo 1 non verifica di per sé la scala dell'energia. Confrontare l'energia di eccitazione $2^+$, misurata in MeV, con l'esperimento fornisce un controllo aggiuntivo sulla riscalatura dipendente dalla massa. Un'energia di eccitazione è una differenza tra livelli, quindi non rileva un offset costante applicato a tutte le energie.

Perché il riferimento viene trovato tramite ricerca anziché tramite riempimento

Il riferimento ovvio è il determinante che riempie le energie a singola particella più basse. Non è il determinante a energia più bassa, perché la diagonale dell'Equazione (1) include il termine a due corpi $\sum_{i<j} \langle ij \| ij \rangle$, e l'interazione di pairing preferisce fortemente occupare partner time-reversed $(+m_j, -m_j)$ nel valore $|m_j|$ più grande disponibile. Nello shell $sd$ questa è la differenza tra la coppia $m_j = \pm 1/2$ e la coppia $m_j = \pm 5/2$ di $0d_{5/2}$, e vale circa 1 MeV; nello shell $pf$, vale più vicino a 2. Poiché l'energia di riferimento definisce lo zero della metrica di "energia di correlazione recuperata", una scelta scadente gonfia quella metrica e dà un punto di partenza meno accurato.

Restringersi ai riempimenti accoppiati rende la ricerca esaustiva poco costosa, con $\binom{n_{\mathrm{pairs}}}{k}$ candidati per specie (al massimo poche migliaia), e assicura $M_J = 0$. In ogni caso in questo tutorial che può essere verificato contro un'enumerazione completa, la ricerca restituisce il determinante globale a diagonale più bassa, che è anche la singola componente più grande dello stato fondamentale esatto.

Perché l'ampiezza del primo ordine, non l'angolo esatto a due livelli

Diagonalizzare l'Hamiltoniano $2 \times 2$ nello spazio $\{|\Phi_{\mathrm{ref}}\rangle, |\alpha\rangle\}$ dà l'angolo di mescolamento $\theta_{\mathrm{exact}} = \tfrac{1}{2}\arctan(2V/\Delta)$; potrebbe essere allettante chiamarla la scelta corretta per una coppia di livelli isolata. In questo ansatz, diverse dozzine di blocchi di eccitazione agiscono in sequenza sullo stesso riferimento, quindi ottimizzare ogni blocco separatamente non necessariamente ottimizza il circuito composito.

Il ruolo del circuito determina la scelta dell'angolo. Poiché $|\tfrac{1}{2}\arctan(2x)| \le |x|$ per ogni $x$ reale, l'angolo esatto è sempre minore in modulo rispetto all'ampiezza del primo ordine $t = V/\Delta$, e quindi lascia sempre più ampiezza sul determinante di riferimento. Un circuito che mantiene più ampiezza sul riferimento restituisce il riferimento più spesso e determinanti eccitati distinti meno spesso. Per SQD pooled, l'output utile di uno shot è un determinante che il passo classico non ha ancora visto, il che motiva l'uso dell'angolo più grande in questo tutorial. Nessuno dei due angoli deve essere accurato, perché la diagonalizzazione classica scarta interamente le ampiezze del circuito e rideriva le proprie.

Perché SQD pooled può usare eccitazioni di qubit

L'eccitazione fermionica $T = a_{v_1}^\dagger a_{v_2}^\dagger a_{h_2} a_{h_1}$ si mappa sotto Jordan-Wigner su otto stringhe di Pauli, ciascuna con operatori $Z$ su ogni qubit tra gli indici più esterni. Quelle stringhe codificano il segno fermionico, e il loro costo cresce con l'estensione, che per un'eccitazione protone-neutrone è l'intero registro.

Eliminandole si ottiene l'operatore di eccitazione di qubit di Yordanov et al. [5]. È un operatore diverso: lo stato che prepara differisce da quello fermionico nei segni delle sue ampiezze, e le due distribuzioni di campionamento possono differire sostanzialmente. Ciò che non cambia è quali determinanti abbiano ampiezza non nulla, perché ogni blocco continua a ruotare all'interno dello stesso spazio bidimensionale $\{|d\rangle, |d'\rangle\}$ per ogni determinante $d$ su cui agisce, e continua a conservare esattamente entrambi i numeri di nucleoni, $M_J$, e la parità. L'insieme raggiungibile di determinanti è quindi identico, e l'insieme raggiungibile è l'unica cosa che SQD pooled usa; la diagonalizzazione classica assegna le proprie ampiezze indipendentemente. Il Passo 2 verifica l'affermazione di supporto identico su un operatore reale dal pool e misura quanto risparmia la sostituzione.

La limitazione è che i pesi di campionamento differiscono, quindi le due costruzioni non scopriranno determinanti nello stesso ordine con un numero finito di shot. Poiché il ranking che decide quali eccitazioni entrano nei circuiti è classico e invariato, e il passo classico ripesa comunque tutto, la differenza nei pesi di campionamento è un compromesso per una profondità del circuito ridotta.

Perché $M_J$ appartiene alla fase di prodotto

La post-selezione e il recupero della configurazione agiscono entrambi sui pesi di Hamming: il numero di protoni in una metà del registro, e il numero di neutroni nell'altra. $M_J = M_p + M_n$ non è di quella forma. È una proprietà di una configurazione protonica accoppiata con una configurazione neutronica. Uno shot la cui metà protonica e metà neutronica portano ciascuna il numero corretto di nucleoni contiene due mezze configurazioni utilizzabili anche quando i loro valori di $M_J$ non si cancellano, perché la metà protonica a $M_p = +1$ è perfettamente valida una volta accoppiata con una metà neutronica a $M_n = -1$. Filtrare shot interi sul $M_J$ totale butta via entrambe le metà, mentre imporre $M_J$ sui prodotti ricombinati le mantiene. Lo stesso ragionamento spiega perché recover_configurations non ha bisogno di alcuna nozione di $M_J$ per essere utile in questo caso.

Riferimenti

1. J. Robledo-Moreno, M. Motta, H. Haas, et al., "Chemistry beyond the scale of exact diagonalization on a quantum-centric supercomputer", Science Advances 11, eadu9991 (2025). arXiv:2405.05068

2. B. A. Brown and W. A. Richter, "New USD Hamiltonians for the sd shell", Physical Review C 74, 034315 (2006). The embedded usda.snt file carries the USDA parameters as tabulated by W. A. Richter, S. Mkhize and B. A. Brown, "sd-shell observables for the USDA and USDB Hamiltonians", Physical Review C 78, 064302 (2008).

3. M. Honma, T. Otsuka, B. A. Brown and T. Mizusaki, "Effective interaction for pf-shell nuclei", Physical Review C 65, 061301(R) (2002).

4. B. Huron, J. P. Malrieu and P. Rancurel, "Iterative perturbation calculations of ground and excited state energies from multiconfigurational zeroth-order wavefunctions", The Journal of Chemical Physics 58, 5745 (1973).

5. Y. S. Yordanov, D. R. M. Arvidsson-Shukur and C. H. W. Barnes, "Efficient quantum circuits for quantum computational chemistry", Physical Review A 102, 062612 (2020).

6. National Nuclear Data Center, Evaluated Nuclear Structure Data File, Brookhaven National Laboratory. Fonte delle energie di eccitazione $2^+$ misurate citate nel Passo 1.
