Diagonalizzazione quantistica di Krylov basata su campioni di un modello reticolare fermionico

Stima di utilizzo: Nove secondi su un processore Heron r2 (NOTA: Questa è solo una stima. Il vostro tempo di esecuzione potrebbe variare.)

Contesto

Questo tutorial mostra come utilizzare la diagonalizzazione quantistica basata su campioni (SQD) per stimare l'energia dello stato fondamentale di un modello reticolare fermionico. Nello specifico, studiamo il modello di Anderson a singola impurità unidimensionale (SIAM), che viene utilizzato per descrivere impurità magnetiche incorporate nei metalli.

Questo tutorial segue un flusso di lavoro simile al tutorial correlato Diagonalizzazione quantistica basata su campioni di un Hamiltoniano di chimica. Tuttavia, una differenza chiave risiede nel modo in cui vengono costruiti i circuiti quantistici. L'altro tutorial utilizza un ansatz variazionale euristico, che è attraente per gli Hamiltoniani di chimica con potenzialmente milioni di termini di interazione. D'altra parte, questo tutorial utilizza circuiti che approssimano l'evoluzione temporale dell'Hamiltoniano. Tali circuiti possono essere profondi, il che rende questo approccio migliore per applicazioni a modelli reticolari. I vettori di stato preparati da questi circuiti formano la base per un sottospazio di Krylov, e di conseguenza, l'algoritmo converge in modo dimostrabile ed efficiente allo stato fondamentale, sotto opportune ipotesi.

L'approccio utilizzato in questo tutorial può essere visto come una combinazione delle tecniche utilizzate in SQD e diagonalizzazione quantistica di Krylov (KQD). L'approccio combinato viene talvolta indicato come diagonalizzazione quantistica di Krylov basata su campioni (SQKD). Consultate Diagonalizzazione quantistica di Krylov degli Hamiltoniani reticolari per un tutorial sul metodo KQD.

Questo tutorial si basa sul lavoro "Quantum-Centric Algorithm for Sample-Based Krylov Diagonalization", a cui si può fare riferimento per maggiori dettagli.

Modello di Anderson a singola impurità (SIAM)

L'Hamiltoniano SIAM unidimensionale è una somma di tre termini:

$$H = H_{\textrm{imp}}+ H_\textrm{bath} + H_\textrm{hyb},$$

dove

$$\begin{align*} H_\textrm{imp} &= \varepsilon \left( \hat{n}_{d\uparrow} + \hat{n}_{d\downarrow} \right) + U \hat{n}_{d\uparrow}\hat{n}_{d\downarrow}, \\ H_\textrm{bath} &= -t \sum_{\substack{\mathbf{j} = 0\\ \sigma\in \{\uparrow, \downarrow\}}}^{L-1} \left(\hat{c}^\dagger_{\mathbf{j}, \sigma}\hat{c}_{\mathbf{j}+1, \sigma} + \hat{c}^\dagger_{\mathbf{j}+1, \sigma}\hat{c}_{\mathbf{j}, \sigma} \right), \\ H_\textrm{hyb} &= V\sum_{\sigma \in \{\uparrow, \downarrow \}} \left(\hat{d}^\dagger_\sigma \hat{c}_{0, \sigma} + \hat{c}^\dagger_{0, \sigma} \hat{d}_{\sigma} \right). \end{align*}$$

Qui, $c^\dagger_{\mathbf{j},\sigma}/c_{\mathbf{j},\sigma}$ sono gli operatori fermionici di creazione/annichilazione per il $\mathbf{j}^{\textrm{esimo}}$ sito del bagno con spin $\sigma$, $\hat{d}^\dagger_{\sigma}/\hat{d}_{\sigma}$ sono gli operatori di creazione/annichilazione per il modo di impurità, e $\hat{n}_{d\sigma} = \hat{d}^\dagger_{\sigma} \hat{d}_{\sigma}$. $t$, $U$ e $V$ sono numeri reali che descrivono le interazioni di hopping, on-site e ibridazione, e $\varepsilon$ è un numero reale che specifica il potenziale chimico.

Notate che l'Hamiltoniano è un'istanza specifica dell'Hamiltoniano generico di elettroni interagenti,

$$\begin{align*} H &= \sum_{\substack{p, q \\ \sigma}} h_{pq} \hat{a}^\dagger_{p\sigma} \hat{a}_{q\sigma} + \sum_{\substack{p, q, r, s \\ \sigma \tau}} \frac{h_{pqrs}}{2} \hat{a}^\dagger_{p\sigma} \hat{a}^\dagger_{q\tau} \hat{a}_{s\tau} \hat{a}_{r\sigma} \\ &= H_1 + H_2, \end{align*}$$

dove $H_1$ consiste di termini a un corpo, che sono quadratici negli operatori fermionici di creazione e annichilazione, e $H_2$ consiste di termini a due corpi, che sono quartici. Per il SIAM,

$$H_2 = U \hat{n}_{d\uparrow}\hat{n}_{d\downarrow}$$

e $H_1$ contiene il resto dei termini dell'Hamiltoniano. Per rappresentare l'Hamiltoniano in modo programmatico, memorizziamo la matrice $h_{pq}$ e il tensore $h_{pqrs}$.

Basi di posizione e momento

A causa dell'approssimativa simmetria traslazionale in $H_\textrm{bath}$, non ci aspettiamo che lo stato fondamentale sia sparso nella base di posizione (la base orbitale in cui l'Hamiltoniano è specificato sopra). Le prestazioni di SQD sono garantite solo se lo stato fondamentale è sparso, cioè ha peso significativo solo su un piccolo numero di stati di base computazionale. Per migliorare la sparsità dello stato fondamentale, eseguiamo la simulazione nella base orbitale in cui $H_\textrm{bath}$ è diagonale. Chiamiamo questa base la base di momento. Poiché $H_\textrm{bath}$ è un Hamiltoniano fermionico quadratico, può essere diagonalizzato in modo efficiente mediante una rotazione orbitale.

Approssimazione dell'evoluzione temporale dell'Hamiltoniano

Per approssimare l'evoluzione temporale dell'Hamiltoniano, utilizziamo una decomposizione di Trotter-Suzuki di secondo ordine,

$$e^{-i \Delta t H} \approx e^{-i\frac{\Delta t}{2} H_2} e^{-i\Delta t H_1} e^{-i\frac{\Delta t}{2} H_2}.$$

Sotto la trasformazione di Jordan-Wigner, l'evoluzione temporale di $H_2$ equivale a una singola porta CPhase tra gli orbitali spin-up e spin-down nel sito dell'impurità. Poiché $H_1$ è un Hamiltoniano fermionico quadratico, l'evoluzione temporale di $H_1$ equivale a una rotazione orbitale.

Gli stati base di Krylov $\{ |\psi_k\rangle \}_{k=0}^{D-1}$, dove $D$ è la dimensione del sottospazio di Krylov, sono formati dall'applicazione ripetuta di un singolo passo di Trotter, quindi

$$|\psi_k\rangle \approx \left[e^{-i\frac{\Delta t}{2} H_2} e^{-i\Delta t H_1} e^{-i\frac{\Delta t}{2} H_2} \right]^k\ket{\psi_0}.$$

Nel seguente flusso di lavoro basato su SQD, campioneremo da questo insieme di circuiti e post-elaboreremo l'insieme combinato di stringhe di bit con SQD. Questo approccio contrasta con quello utilizzato nel tutorial correlato Diagonalizzazione quantistica basata su campioni di un Hamiltoniano di chimica, dove i campioni sono stati estratti da un singolo circuito variazionale euristico.

Requisiti

Prima di iniziare questo tutorial, assicuratevi di avere installato quanto segue:

• Qiskit SDK v1.0 o successivo, con supporto per la visualizzazione
• Qiskit Runtime v0.22 o successivo (pip install qiskit-ibm-runtime)
• SQD Qiskit addon v0.11 o successivo (pip install qiskit-addon-sqd)
• ffsim (pip install ffsim)

Passo 1: Mappare il problema su un circuito quantistico

Prima, generiamo l'Hamiltoniano SIAM nella base di posizione. L'Hamiltoniano è rappresentato dalla matrice $h_{pq}$ e dal tensore $h_{pqrs}$. Poi, lo ruotiamo nella base di momento. Nella base di posizione, collochiamo l'impurità nel primo sito. Tuttavia, quando ruotiamo nella base di momento, spostiamo l'impurità in un sito centrale per facilitare le interazioni con altri orbitali.

# Added by doQumentation — required packages for this notebook
!pip install -q ffsim matplotlib numpy qiskit qiskit-addon-sqd qiskit-ibm-runtime scipy

import numpy as np

def siam_hamiltonian(
    norb: int,
    hopping: float,
    onsite: float,
    hybridization: float,
    chemical_potential: float,
) -> tuple[np.ndarray, np.ndarray]:
    """Hamiltonian for the single-impurity Anderson model."""
    # Place the impurity on the first site
    impurity_orb = 0

    # One body matrix elements in the "position" basis
    h1e = np.zeros((norb, norb))
    np.fill_diagonal(h1e[:, 1:], -hopping)
    np.fill_diagonal(h1e[1:, :], -hopping)
    h1e[impurity_orb, impurity_orb + 1] = -hybridization
    h1e[impurity_orb + 1, impurity_orb] = -hybridization
    h1e[impurity_orb, impurity_orb] = chemical_potential

    # Two body matrix elements in the "position" basis
    h2e = np.zeros((norb, norb, norb, norb))
    h2e[impurity_orb, impurity_orb, impurity_orb, impurity_orb] = onsite

    return h1e, h2e

def momentum_basis(norb: int) -> np.ndarray:
    """Get the orbital rotation to change from the position to the momentum basis."""
    n_bath = norb - 1

    # Orbital rotation that diagonalizes the bath (non-interacting system)
    hopping_matrix = np.zeros((n_bath, n_bath))
    np.fill_diagonal(hopping_matrix[:, 1:], -1)
    np.fill_diagonal(hopping_matrix[1:, :], -1)
    _, vecs = np.linalg.eigh(hopping_matrix)

    # Expand to include impurity
    orbital_rotation = np.zeros((norb, norb))
    # Impurity is on the first site
    orbital_rotation[0, 0] = 1
    orbital_rotation[1:, 1:] = vecs

    # Move the impurity to the center
    new_index = n_bath // 2
    perm = np.r_[1 : (new_index + 1), 0, (new_index + 1) : norb]
    orbital_rotation = orbital_rotation[:, perm]

    return orbital_rotation

def rotated(
    h1e: np.ndarray, h2e: np.ndarray, orbital_rotation: np.ndarray
) -> tuple[np.ndarray, np.ndarray]:
    """Rotate the orbital basis of a Hamiltonian."""
    h1e_rotated = np.einsum(
        "ab,Aa,Bb->AB",
        h1e,
        orbital_rotation,
        orbital_rotation.conj(),
        optimize="greedy",
    )
    h2e_rotated = np.einsum(
        "abcd,Aa,Bb,Cc,Dd->ABCD",
        h2e,
        orbital_rotation,
        orbital_rotation.conj(),
        orbital_rotation,
        orbital_rotation.conj(),
        optimize="greedy",
    )
    return h1e_rotated, h2e_rotated

# Total number of spatial orbitals, including the bath sites and the impurity
# This should be an even number
norb = 20

# System is half-filled
nelec = (norb // 2, norb // 2)
# One orbital is the impurity, the rest are bath sites
n_bath = norb - 1

# Hamiltonian parameters
hybridization = 1.0
hopping = 1.0
onsite = 10.0
chemical_potential = -0.5 * onsite

# Generate Hamiltonian in position basis
h1e, h2e = siam_hamiltonian(
    norb=norb,
    hopping=hopping,
    onsite=onsite,
    hybridization=hybridization,
    chemical_potential=chemical_potential,
)

# Rotate to momentum basis
orbital_rotation = momentum_basis(norb)
h1e_momentum, h2e_momentum = rotated(h1e, h2e, orbital_rotation.T.conj())
# In the momentum basis, the impurity is placed in the center
impurity_index = n_bath // 2

Successivamente, generiamo i circuiti per produrre gli stati base di Krylov. Per ogni specie di spin, lo stato iniziale $\ket{\psi_0}$ è dato dalla sovrapposizione di tutte le possibili eccitazioni dei tre elettroni più vicini al livello di Fermi nei 4 modi vuoti più vicini partendo dallo stato $|00\cdots 0011 \cdots 11\rangle$, e realizzato dall'applicazione di sette XXPlusYYGate. Gli stati evoluti temporalmente sono prodotti da applicazioni successive di un passo di Trotter di secondo ordine.

Per una descrizione più dettagliata di questo modello e di come sono progettati i circuiti, consultate "Quantum-Centric Algorithm for Sample-Based Krylov Diagonalization".

from typing import Sequence

import ffsim
import scipy
from qiskit import QuantumCircuit, QuantumRegister
from qiskit.circuit import CircuitInstruction, Qubit
from qiskit.circuit.library import CPhaseGate, XGate, XXPlusYYGate

def prepare_initial_state(qubits: Sequence[Qubit], norb: int, nocc: int):
    """Prepare initial state."""
    x_gate = XGate()
    rot = XXPlusYYGate(0.5 * np.pi, -0.5 * np.pi)
    for i in range(nocc):
        yield CircuitInstruction(x_gate, [qubits[i]])
        yield CircuitInstruction(x_gate, [qubits[norb + i]])
    for i in range(3):
        for j in range(nocc - i - 1, nocc + i, 2):
            yield CircuitInstruction(rot, [qubits[j], qubits[j + 1]])
            yield CircuitInstruction(
                rot, [qubits[norb + j], qubits[norb + j + 1]]
            )
    yield CircuitInstruction(rot, [qubits[j + 1], qubits[j + 2]])
    yield CircuitInstruction(
        rot, [qubits[norb + j + 1], qubits[norb + j + 2]]
    )

def trotter_step(
    qubits: Sequence[Qubit],
    time_step: float,
    one_body_evolution: np.ndarray,
    h2e: np.ndarray,
    impurity_index: int,
    norb: int,
):
    """A Trotter step."""
    # Assume the two-body interaction is just the on-site interaction of the impurity
    onsite = h2e[
        impurity_index, impurity_index, impurity_index, impurity_index
    ]
    # Two-body evolution for half the time
    yield CircuitInstruction(
        CPhaseGate(-0.5 * time_step * onsite),
        [qubits[impurity_index], qubits[norb + impurity_index]],
    )
    # One-body evolution for the full time
    yield CircuitInstruction(
        ffsim.qiskit.OrbitalRotationJW(norb, one_body_evolution), qubits
    )
    # Two-body evolution for half the time
    yield CircuitInstruction(
        CPhaseGate(-0.5 * time_step * onsite),
        [qubits[impurity_index], qubits[norb + impurity_index]],
    )

# Time step
time_step = 0.2
# Number of Krylov basis states
krylov_dim = 8

# Initialize circuit
qubits = QuantumRegister(2 * norb, name="q")
circuit = QuantumCircuit(qubits)

# Generate initial state
for instruction in prepare_initial_state(qubits, norb=norb, nocc=norb // 2):
    circuit.append(instruction)
circuit.measure_all()

# Create list of circuits, starting with the initial state circuit
circuits = [circuit.copy()]

# Add time evolution circuits to the list
one_body_evolution = scipy.linalg.expm(-1j * time_step * h1e_momentum)
for i in range(krylov_dim - 1):
    # Remove measurements
    circuit.remove_final_measurements()
    # Append another Trotter step
    for instruction in trotter_step(
        qubits,
        time_step,
        one_body_evolution,
        h2e_momentum,
        impurity_index,
        norb,
    ):
        circuit.append(instruction)
    # Measure qubits
    circuit.measure_all()
    # Add a copy of the circuit to the list
    circuits.append(circuit.copy())

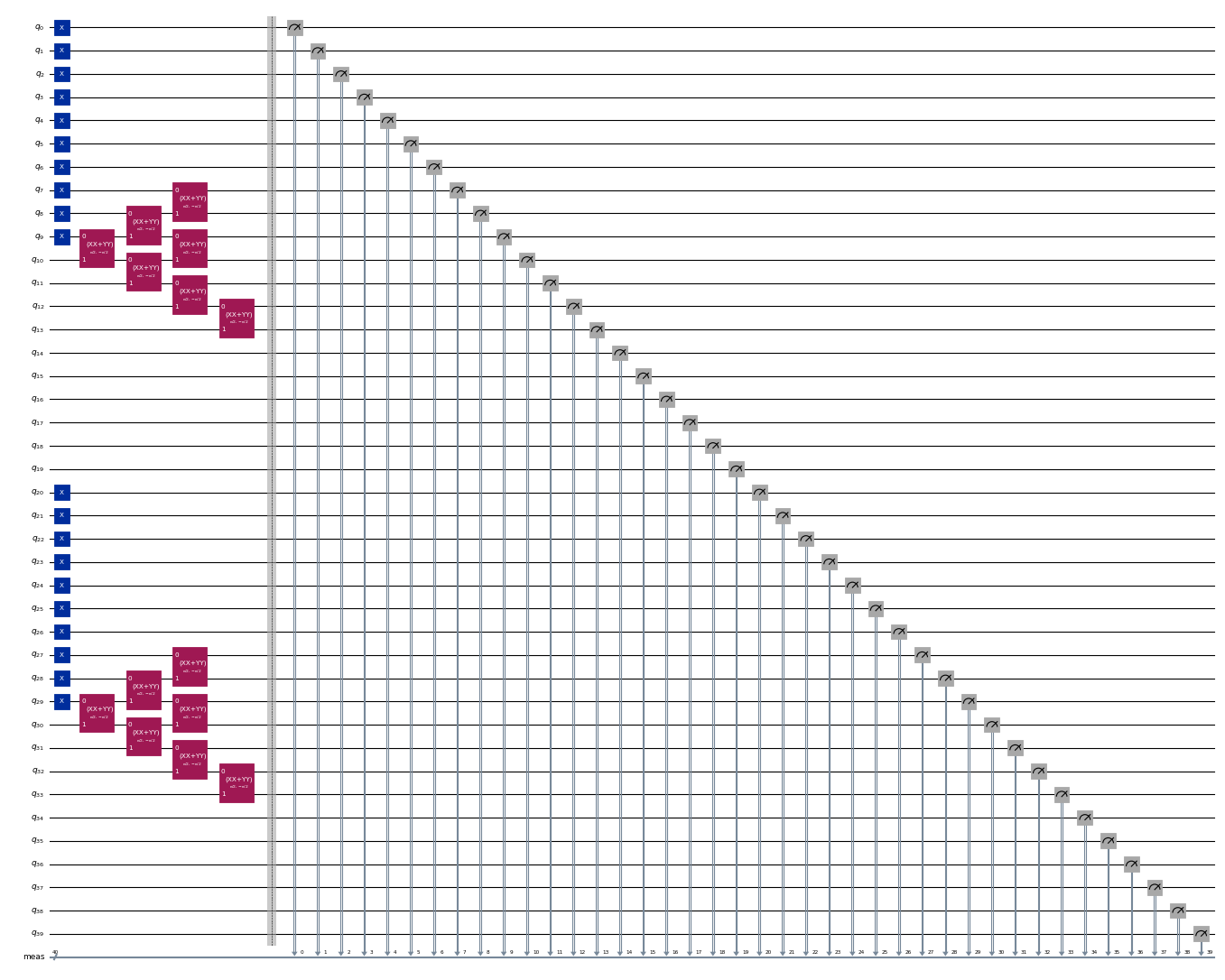

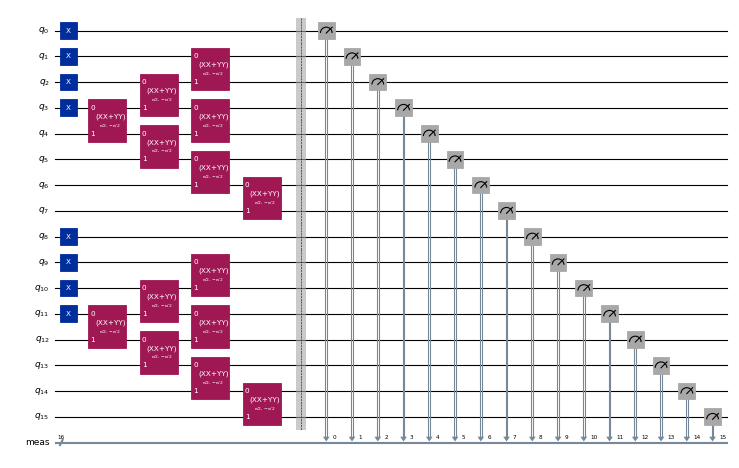

circuits[0].draw("mpl", scale=0.4, fold=-1)

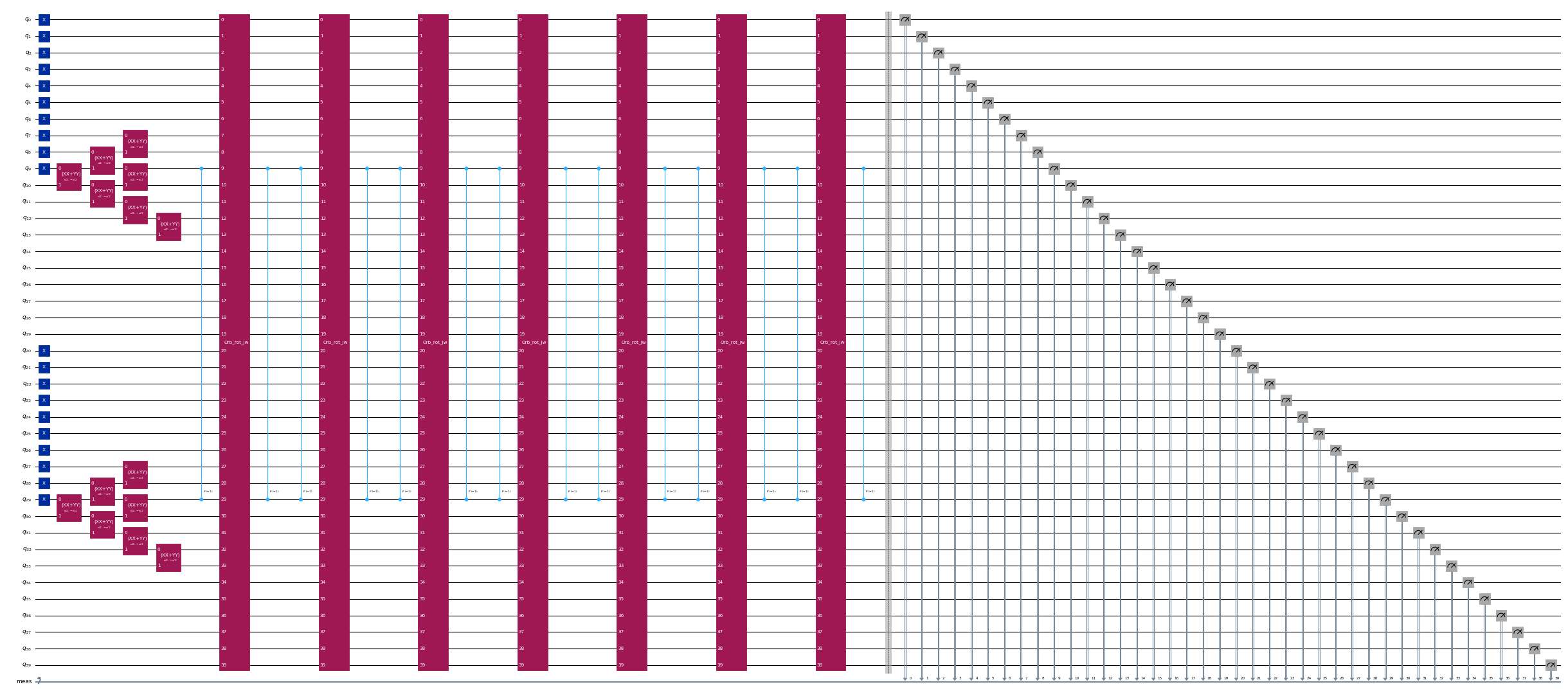

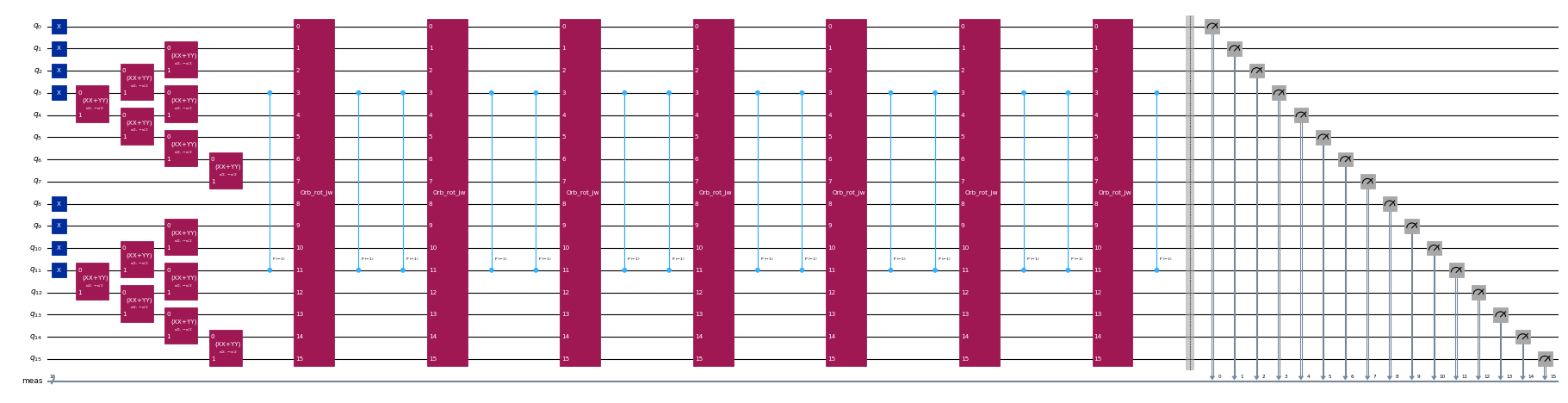

circuits[-1].draw("mpl", scale=0.4, fold=-1)

Step 2: Ottimizzare il problema per l'esecuzione quantistica

Ora che abbiamo creato i circuiti, possiamo ottimizzarli per un hardware target. Scegliamo la QPU meno occupata con almeno 127 qubit. Consultate la documentazione di Qiskit IBM® Runtime per ulteriori informazioni.

from qiskit_ibm_runtime import QiskitRuntimeService

service = QiskitRuntimeService()
backend = service.least_busy(
    operational=True, simulator=False, min_num_qubits=127
)
print(f"Using backend {backend.name}")

Using backend ibm_fez

Ora, utilizziamo Qiskit per traspilare i circuiti verso il backend target.

from qiskit.transpiler import generate_preset_pass_manager

pass_manager = generate_preset_pass_manager(
    optimization_level=3, backend=backend
)
isa_circuits = pass_manager.run(circuits)

Step 3: Eseguire utilizzando le primitive Qiskit

Dopo aver ottimizzato i circuiti per l'esecuzione hardware, siamo pronti ad eseguirli sull'hardware target e raccogliere campioni per la stima dell'energia dello stato fondamentale. Dopo aver utilizzato la primitiva Sampler per campionare bitstring da ciascun circuito, combiniamo tutti i risultati in un singolo dizionario di conteggi e tracciamo le 20 bitstring campionate più frequentemente.

from qiskit.visualization import plot_histogram
from qiskit_ibm_runtime import SamplerV2 as Sampler

# Sample from the circuits
sampler = Sampler(backend)
job = sampler.run(isa_circuits, shots=500)

from qiskit.primitives import BitArray

# Combine the counts from the individual Trotter circuits
bit_array = BitArray.concatenate_shots(
    [result.data.meas for result in job.result()]
)

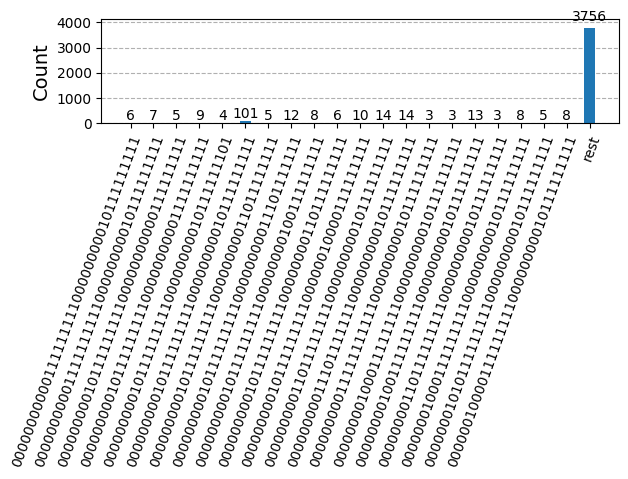

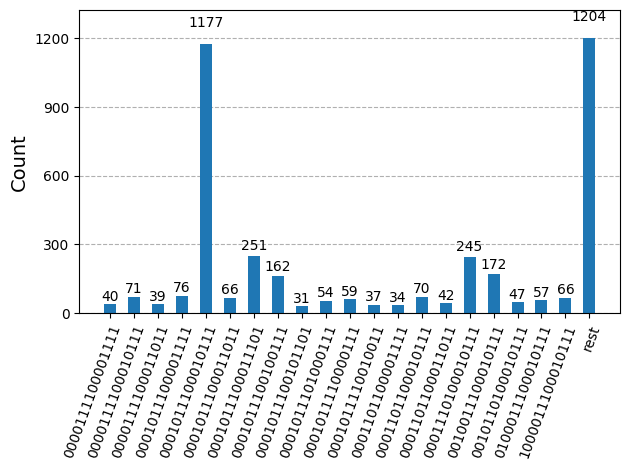

plot_histogram(bit_array.get_counts(), number_to_keep=20)

Step 4: Post-processare e restituire il risultato nel formato classico desiderato

Ora, eseguiamo l'algoritmo SQD utilizzando la funzione diagonalize_fermionic_hamiltonian. Consultate la documentazione API per le spiegazioni degli argomenti di questa funzione.

from qiskit_addon_sqd.fermion import (
    SCIResult,
    diagonalize_fermionic_hamiltonian,
)

# List to capture intermediate results
result_history = []

def callback(results: list[SCIResult]):
    result_history.append(results)
    iteration = len(result_history)
    print(f"Iteration {iteration}")
    for i, result in enumerate(results):
        print(f"\tSubsample {i}")
        print(f"\t\tEnergy: {result.energy}")
        print(
            f"\t\tSubspace dimension: {np.prod(result.sci_state.amplitudes.shape)}"
        )

rng = np.random.default_rng(24)
result = diagonalize_fermionic_hamiltonian(
    h1e_momentum,
    h2e_momentum,
    bit_array,
    samples_per_batch=100,
    norb=norb,
    nelec=nelec,
    num_batches=3,
    max_iterations=5,
    symmetrize_spin=True,
    callback=callback,
    seed=rng,
)

Iteration 1
	Subsample 0
		Energy: -28.61321893815165
		Subspace dimension: 10609
	Subsample 1
		Energy: -28.628985564542244
		Subspace dimension: 13924
	Subsample 2
		Energy: -28.620151775558114
		Subspace dimension: 10404
Iteration 2
	Subsample 0
		Energy: -28.656893066053115
		Subspace dimension: 34225
	Subsample 1
		Energy: -28.65277622004119
		Subspace dimension: 38416
	Subsample 2
		Energy: -28.670856034959165
		Subspace dimension: 39601
Iteration 3
	Subsample 0
		Energy: -28.684787675404362
		Subspace dimension: 42436
	Subsample 1
		Energy: -28.676984757118426
		Subspace dimension: 50176
	Subsample 2
		Energy: -28.671581704249885
		Subspace dimension: 40804
Iteration 4
	Subsample 0
		Energy: -28.6859683054753
		Subspace dimension: 47961
	Subsample 1
		Energy: -28.69418206537316
		Subspace dimension: 51529
	Subsample 2
		Energy: -28.686083516445752
		Subspace dimension: 51529
Iteration 5
	Subsample 0
		Energy: -28.694665630711178
		Subspace dimension: 50625
	Subsample 1
		Energy: -28.69505984237118
		Subspace dimension: 47524
	Subsample 2
		Energy: -28.6942873883992
		Subspace dimension: 48841

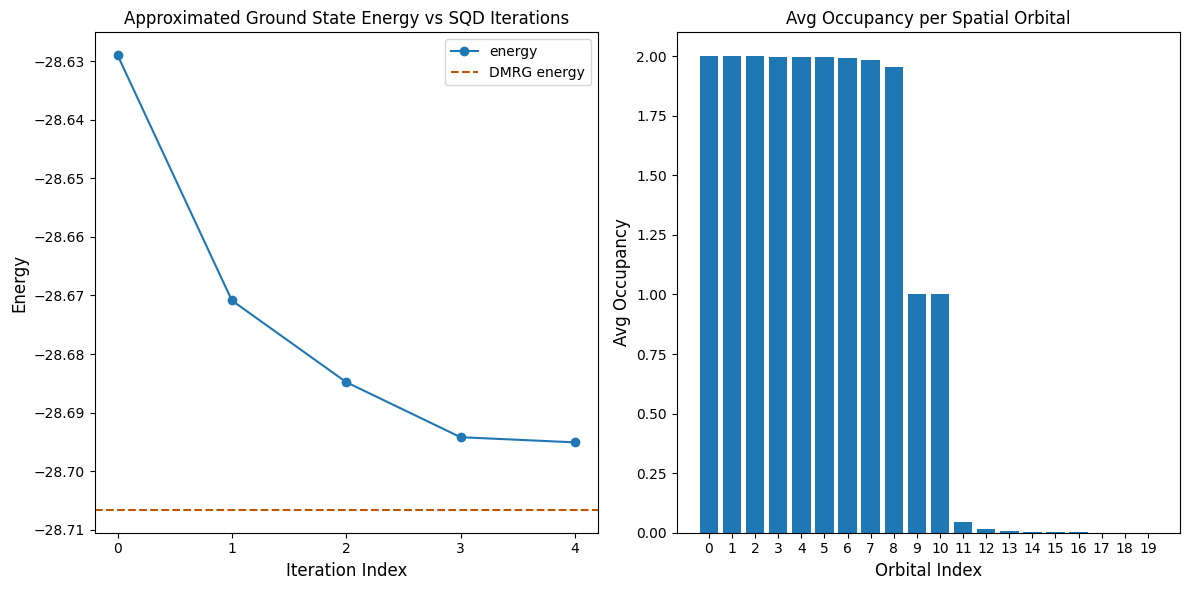

La seguente cella di codice traccia i risultati. Il primo grafico mostra l'energia calcolata in funzione del numero di iterazioni di recupero della configurazione, e il secondo grafico mostra l'occupazione media di ciascun orbitale spaziale dopo l'iterazione finale. Per l'energia di riferimento, utilizziamo i risultati di un calcolo DMRG che è stato eseguito separatamente.

import matplotlib.pyplot as plt

dmrg_energy = -28.70659686

min_es = [
    min(result, key=lambda res: res.energy).energy
    for result in result_history
]
min_id, min_e = min(enumerate(min_es), key=lambda x: x[1])

# Data for energies plot
x1 = range(len(result_history))

# Data for avg spatial orbital occupancy
y2 = np.sum(result.orbital_occupancies, axis=0)
x2 = range(len(y2))

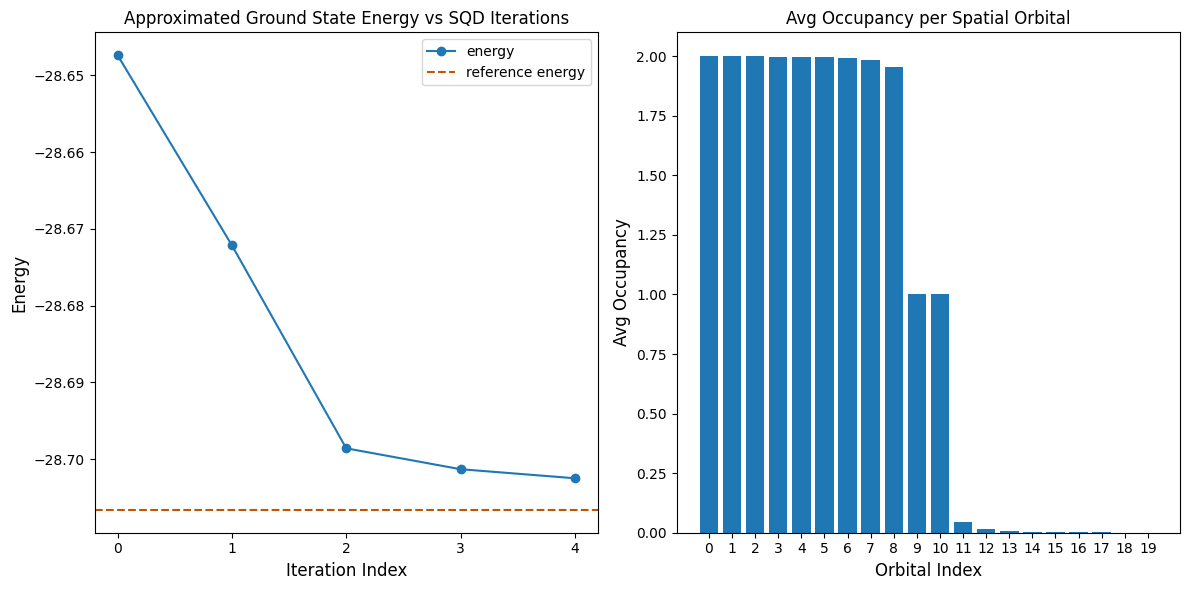

fig, axs = plt.subplots(1, 2, figsize=(12, 6))

# Plot energies
axs[0].plot(x1, min_es, label="energy", marker="o")
axs[0].set_xticks(x1)
axs[0].set_xticklabels(x1)
axs[0].axhline(
    y=dmrg_energy, color="#BF5700", linestyle="--", label="DMRG energy"
)
axs[0].set_title("Approximated Ground State Energy vs SQD Iterations")
axs[0].set_xlabel("Iteration Index", fontdict={"fontsize": 12})
axs[0].set_ylabel("Energy", fontdict={"fontsize": 12})
axs[0].legend()

# Plot orbital occupancy
axs[1].bar(x2, y2, width=0.8)
axs[1].set_xticks(x2)
axs[1].set_xticklabels(x2)
axs[1].set_title("Avg Occupancy per Spatial Orbital")
axs[1].set_xlabel("Orbital Index", fontdict={"fontsize": 12})
axs[1].set_ylabel("Avg Occupancy", fontdict={"fontsize": 12})

print(f"Reference (DMRG) energy: {dmrg_energy:.5f}")
print(f"SQD energy: {min_e:.5f}")
print(f"Absolute error: {abs(min_e - dmrg_energy):.5f}")
plt.tight_layout()
plt.show()

Reference (DMRG) energy: -28.70660
SQD energy: -28.69506
Absolute error: 0.01154

Verificare l'energia

L'energia restituita da SQD è garantita essere un limite superiore dell'energia dello stato fondamentale reale. Il valore dell'energia può essere verificato perché SQD restituisce anche i coefficienti del vettore di stato che approssima lo stato fondamentale. Potete calcolare l'energia dal vettore di stato utilizzando le sue matrici di densità ridotte a 1 e 2 particelle, come dimostrato nella seguente cella di codice.

rdm1 = result.sci_state.rdm(rank=1, spin_summed=True)
rdm2 = result.sci_state.rdm(rank=2, spin_summed=True)

energy = np.sum(h1e_momentum * rdm1) + 0.5 * np.sum(h2e_momentum * rdm2)

print(f"Recomputed energy: {energy:.5f}")

Recomputed energy: -28.69506

Riferimenti

• Quantum-Centric Algorithm for Sample-Based Krylov Diagonalization (SKQD paper)
• Chemistry Beyond Exact Solutions on a Quantum-Centric Supercomputer (SQD paper)
• Diagonalization of large many-body Hamiltonians on a quantum processor (KQD paper)
