Introduzione ai gate frazionari

Stima dell'utilizzo: meno di 30 secondi su un processore Heron r2 (NOTA: Questa è solo una stima. Il vostro tempo di esecuzione può variare.)

Contesto

gate frazionari sui QPU IBM

I gate frazionari sono gate quantistici parametrizzati che consentono l'esecuzione diretta di rotazioni ad angoli arbitrari (entro limiti specifici), eliminando la necessità di decomporli in più gate di base. Sfruttando le interazioni native tra qubit fisici, gli utenti possono implementare determinati operatori unitari in modo più efficiente sull'hardware.

I QPU IBM Quantum® Heron supportano i seguenti gate frazionari:

• $R_{ZZ}(\theta)$ per $0 < \theta < \pi / 2$
• $R_X(\theta)$ per qualsiasi valore reale $\theta$

Questi gate possono ridurre significativamente sia la profondità che la durata dei circuiti quantistici. Sono particolarmente vantaggiosi in applicazioni che si basano fortemente su $R_{ZZ}$ e $R_X$, come la simulazione hamiltoniana, il Quantum Approximate Optimization Algorithm (QAOA) e i metodi del kernel quantistico. In questo tutorial, ci concentriamo sul kernel quantistico come esempio pratico.

Limitazioni

I gate frazionari sono attualmente una funzionalità sperimentale e presentano alcuni vincoli:

• $R_{ZZ}$ è limitato ad angoli nell'intervallo $0 < \theta < \pi / 2$.
• L'uso dei gate frazionari non è supportato per circuiti dinamici, Pauli twirling, probabilistic error cancellation (PEC), e zero-noise extrapolation (ZNE) (utilizzando probabilistic error amplification (PEA)).

I gate frazionari richiedono un flusso di lavoro diverso rispetto all'approccio standard. Questo tutorial spiega come lavorare con i gate frazionari attraverso un'applicazione pratica.

Consultate quanto segue per maggiori dettagli sui gate frazionari.

• gate frazionari
• Quando non utilizzare i gate frazionari

Panoramica

Il flusso di lavoro per l'utilizzo dei gate frazionari segue generalmente il flusso di lavoro dei pattern Qiskit. La differenza chiave è che tutti gli angoli RZZ devono soddisfare il vincolo $0 < \theta \leq \pi/2$. Esistono due approcci per garantire che questa condizione sia soddisfatta. Questo tutorial si concentra sul secondo approccio e lo raccomanda.

# Added by doQumentation — required packages for this notebook
!pip install -q matplotlib numpy qiskit qiskit-basis-constructor qiskit-ibm-runtime

1. Generare valori di parametri che soddisfano il vincolo dell'angolo RZZ

Se siete sicuri che tutti gli angoli RZZ rientrino nell'intervallo valido, potete seguire il flusso di lavoro standard dei pattern Qiskit. In questo caso, inviate semplicemente i valori dei parametri come parte di un PUB. Il flusso di lavoro procede come segue.

pm = generate_preset_pass_manager(backend=backend, ...)
t_circuit = pm.run(circuit)
t_observable = observable.apply_layout(t_circuit.layout)
sampler.run([(t_circuit, parameter_values)])
estimator.run([(t_circuit, t_observable, parameter_values)])

Se tentate di inviare un PUB che include un gate RZZ con un angolo al di fuori dell'intervallo valido, incontrerete un messaggio di errore come:

'The instruction rzz is supported only for angles in the range [0, pi/2], but an angle (20.0) outside of this range has been requested; via parameter value(s) γ[0]=10.0, substituted in parameter expression 2.0*γ[0].'

Per evitare questo errore, dovreste considerare il secondo approccio descritto di seguito.

2. Assegnare i valori dei parametri ai circuiti prima della transpilazione

Il pacchetto qiskit-ibm-runtime fornisce un pass di transpilazione specializzato chiamato FoldRzzAngle. Questo pass trasforma i circuiti quantistici in modo che tutti gli angoli RZZ rispettino il vincolo dell'angolo RZZ. Se fornite il backend a generate_preset_pass_manager o transpile, Qiskit applica automaticamente FoldRzzAngle ai circuiti quantistici. Questo vi richiede di assegnare i valori dei parametri ai circuiti quantistici prima della transpilazione. Il flusso di lavoro procede come segue.

pm = generate_preset_pass_manager(backend=backend, ...)
b_circuit = circuit.assign_parameters(parameter_values)
t_circuit = pm.run(b_circuit)
t_observable = observable.apply_layout(t_circuit.layout)
sampler.run([(t_circuit,)])
estimator.run([(t_circuit, t_observable)])

Notate che questo flusso di lavoro comporta un costo computazionale più elevato rispetto al primo approccio, poiché implica l'assegnazione dei valori dei parametri ai circuiti quantistici e la memorizzazione locale dei circuiti con parametri vincolati. Inoltre, esiste un problema noto in Qiskit in cui la trasformazione dei gate RZZ può fallire in determinati scenari. Per una soluzione alternativa, fate riferimento alla sezione Risoluzione dei problemi. Questo tutorial dimostra come utilizzare i gate frazionari tramite il secondo approccio attraverso un esempio ispirato al metodo del kernel quantistico. Per comprendere meglio dove è probabile che i kernel quantistici siano utili, raccomandiamo di leggere Liu, Arunachalam & Temme (2021).

Potete anche seguire il tutorial Quantum kernel training e la lezione Quantum kernels nel corso di Quantum machine learning su IBM Quantum Learning.

Requisiti

Prima di iniziare questo tutorial, assicuratevi di avere installato quanto segue:

• Qiskit SDK v2.0 o successivo, con supporto per la visualizzazione
• Qiskit Runtime v0.37 o successivo (pip install qiskit-ibm-runtime)
• Qiskit Basis Constructor (pip install qiskit_basis_constructor)

Setup

import matplotlib.pyplot as plt
import numpy as np
from qiskit import QuantumCircuit, generate_preset_pass_manager
from qiskit.circuit import ParameterVector
from qiskit.circuit.library import unitary_overlap
from qiskit_ibm_runtime import QiskitRuntimeService, SamplerV2

Abilitare i gate frazionari e verificare i gate di base

Per utilizzare i gate frazionari, potete ottenere un backend che li supporti impostando l'opzione use_fractional_gates=True. Se il backend supporta i gate frazionari, vedrete rzz e rx elencati tra i suoi gate di base.

service = QiskitRuntimeService()
backend = service.least_busy(
    operational=True, simulator=False, min_num_qubits=133
)  # backend should be a heron device or later
backend_name = backend.name
backend_c = service.backend(backend_name)  # w/o fractional gates
backend_f = service.backend(
    backend_name, use_fractional_gates=True
)  # w/ fractional gates
print(f"Backend: {backend_name}")
print(f"No fractional gates: {backend_c.basis_gates}")
print(f"With fractional gates: {backend_f.basis_gates}")
if "rzz" not in backend_f.basis_gates:
    print(f"Backend {backend_name} does not support fractional gates")

Backend: ibm_fez
No fractional gates: ['cz', 'id', 'rz', 'sx', 'x']
With fractional gates: ['cz', 'id', 'rx', 'rz', 'rzz', 'sx', 'x']

Flusso di lavoro con i gate frazionari

Step 1: Mappare gli input classici al problema quantistico

Circuito del kernel quantistico

In questa sezione, esploriamo il circuito del kernel quantistico utilizzando i gate RZZ per introdurre il flusso di lavoro per i gate frazionari.

Iniziamo costruendo un circuito quantistico per calcolare le singole voci della matrice del kernel. Questo viene fatto combinando circuiti di feature map ZZ con un overlap unitario. La funzione kernel prende vettori nello spazio mappato delle feature e restituisce il loro prodotto interno come voce della matrice del kernel: $K(x, y) = \langle \Phi(x) | \Phi(y) \rangle,$ dove $|\Phi(x)\rangle$ rappresenta lo stato quantistico mappato dalle feature.

Costruiamo manualmente un circuito di feature map ZZ utilizzando gate RZZ. Sebbene Qiskit fornisca una zz_feature_map integrata, attualmente non supporta i gate RZZ a partire da Qiskit v2.0.2 (vedere issue).

Successivamente, calcoliamo la funzione kernel per input identici - per esempio, $K(x, x) = 1$. Sui computer quantistici rumorosi, questo valore potrebbe essere inferiore a 1 a causa del rumore. Un risultato più vicino a 1 indica un rumore più basso nell'esecuzione. In questo tutorial, ci riferiamo a questo valore come fedeltà, definita come $\text{fidelity} = K(x, x).$

optimization_level = 2
shots = 2000
reps = 3
rng = np.random.default_rng(seed=123)

def my_zz_feature_map(num_qubits: int, reps: int = 1) -> QuantumCircuit:
    x = ParameterVector("x", num_qubits * reps)
    qc = QuantumCircuit(num_qubits)
    qc.h(range(num_qubits))
    for k in range(reps):
        K = k * num_qubits
        for i in range(num_qubits):
            qc.rz(x[i + K], i)
        pairs = [(i, i + 1) for i in range(num_qubits - 1)]
        for i, j in pairs[0::2] + pairs[1::2]:
            qc.rzz((np.pi - x[i + K]) * (np.pi - x[j + K]), i, j)
    return qc

def quantum_kernel(num_qubits: int, reps: int = 1) -> QuantumCircuit:
    qc = my_zz_feature_map(num_qubits, reps=reps)
    inner_product = unitary_overlap(qc, qc, "x", "y", insert_barrier=True)
    inner_product.measure_all()
    return inner_product

def random_parameters(inner_product: QuantumCircuit) -> np.ndarray:
    return np.tile(rng.random(inner_product.num_parameters // 2), 2)

def fidelity(result) -> float:
    ba = result.data.meas
    return ba.get_int_counts().get(0, 0) / ba.num_shots

I circuiti del kernel quantistico e i corrispondenti valori dei parametri vengono generati per sistemi da 4 a 40 qubit, e le loro fedeltà vengono successivamente valutate.

qubits = list(range(4, 44, 4))
circuits = [quantum_kernel(i, reps=reps) for i in qubits]
params = [random_parameters(circ) for circ in circuits]

Il circuito a quattro qubit è visualizzato di seguito.

circuits[0].draw("mpl", fold=-1)

Nel flusso di lavoro standard dei pattern Qiskit, i valori dei parametri vengono tipicamente passati alla primitiva Sampler o Estimator come parte di un PUB. Tuttavia, quando si utilizza un backend che supporta i gate frazionari, questi valori dei parametri devono essere esplicitamente assegnati al circuito quantistico prima della transpilazione.

b_qc = [
    circ.assign_parameters(param) for circ, param in zip(circuits, params)
]
b_qc[0].draw("mpl", fold=-1)

Step 2: Ottimizzare il problema per l'esecuzione sull'hardware quantistico

Traspiliamo quindi il circuito utilizzando il pass manager seguendo il pattern Qiskit standard. Fornendo un backend che supporta i gate frazionari a generate_preset_pass_manager, viene incluso automaticamente un pass specializzato chiamato FoldRzzAngle. Questo pass modifica il circuito per rispettare i vincoli dell'angolo RZZ. Di conseguenza, i gate RZZ con valori negativi nella figura precedente vengono trasformati in valori positivi, e vengono aggiunti alcuni gate X aggiuntivi.

backend_f = service.backend(name=backend_name, use_fractional_gates=True)
# pm_f includes `FoldRzzAngle` pass
pm_f = generate_preset_pass_manager(
    optimization_level=optimization_level, backend=backend_f
)

t_qc_f = pm_f.run(b_qc)
print(t_qc_f[0].count_ops())

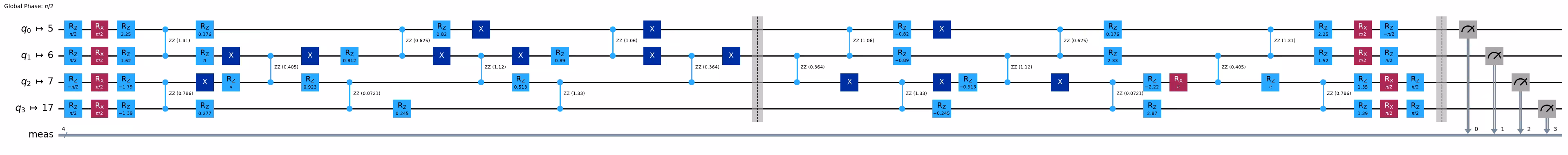

t_qc_f[0].draw("mpl", fold=-1)

OrderedDict([('rz', 35), ('rzz', 18), ('x', 13), ('rx', 9), ('measure', 4), ('barrier', 2)])

Per valutare l'impatto dei gate frazionari, valutiamo il numero di gate non locali (CZ e RZZ per questo backend), insieme alle profondità e alle durate dei circuiti, e confrontiamo successivamente queste metriche con quelle di un flusso di lavoro standard.

nnl_f = [qc.num_nonlocal_gates() for qc in t_qc_f]
depth_f = [qc.depth() for qc in t_qc_f]
duration_f = [
    qc.estimate_duration(backend_f.target, unit="u") for qc in t_qc_f
]

Step 3: Eseguire utilizzando le primitive Qiskit

Eseguiamo il circuito transpilato con il backend che supporta i gate frazionari.

sampler_f = SamplerV2(mode=backend_f)
sampler_f.options.dynamical_decoupling.enable = True
sampler_f.options.dynamical_decoupling.sequence_type = "XY4"
sampler_f.options.dynamical_decoupling.skip_reset_qubits = True

job = sampler_f.run(t_qc_f, shots=shots)
print(job.job_id())

d4bninsi51bc738j97eg

Step 4: Post-elaborare e restituire il risultato nel formato classico desiderato

Potete ottenere il valore della funzione kernel $K(x, x)$ misurando la probabilità della stringa di bit tutti zero 00...00 nell'output.

# job = service.job("d1obougt0npc73flhiag")
result = job.result()
fidelity_f = [fidelity(result=res) for res in result]
print(fidelity_f)
usage_f = job.usage()

[0.9005, 0.647, 0.3345, 0.355, 0.3315, 0.174, 0.1875, 0.149, 0.1175, 0.085]

Confronto del flusso di lavoro e del circuito senza gate frazionari

In questa sezione, presentiamo il flusso di lavoro standard dei pattern Qiskit utilizzando un backend che non supporta i gate frazionari. Confrontando i circuiti transpilati, noterete che la versione che utilizza i gate frazionari (della sezione precedente) è più compatta di quella senza gate frazionari.

# step 1: map classical inputs to quantum problem
# `circuits` and `params` from the previous section are reused here

# step 2: optimize circuits
backend_c = service.backend(backend_name)  # w/o fractional gates
pm_c = generate_preset_pass_manager(
    optimization_level=optimization_level, backend=backend_c
)
t_qc_c = pm_c.run(circuits)
print(t_qc_c[0].count_ops())
t_qc_c[0].draw("mpl", fold=-1)

OrderedDict([('rz', 130), ('sx', 80), ('cz', 36), ('measure', 4), ('barrier', 2)])

nnl_c = [qc.num_nonlocal_gates() for qc in t_qc_c]
depth_c = [qc.depth() for qc in t_qc_c]
duration_c = [
    qc.estimate_duration(backend_c.target, unit="u") for qc in t_qc_c
]

# step 3: execute
sampler_c = SamplerV2(backend_c)
sampler_c.options.dynamical_decoupling.enable = True
sampler_c.options.dynamical_decoupling.sequence_type = "XY4"
sampler_c.options.dynamical_decoupling.skip_reset_qubits = True

job = sampler_c.run(pubs=zip(t_qc_c, params), shots=shots)
print(job.job_id())

d4bnirvnmdfs73ae3a2g

# step 4: post-processing
# job = service.job("d1obp8j3rr0s73bg4810")
result = job.result()
fidelity_c = [fidelity(res) for res in result]
print(fidelity_c)
usage_c = job.usage()

[0.6675, 0.5725, 0.098, 0.102, 0.065, 0.0235, 0.006, 0.0015, 0.0015, 0.002]

Confronto tra profondità e fedeltà

In questa sezione confrontiamo il numero di porte non locali e le fedeltà tra circuiti con e senza porte frazionarie. Questo evidenzia i potenziali vantaggi dell'utilizzo delle porte frazionarie in termini di efficienza di esecuzione e qualità.

plt.plot(qubits, depth_c, "-o", label="no fractional gates")
plt.plot(qubits, depth_f, "-o", label="with fractional gates")
plt.xlabel("number of qubits")
plt.ylabel("depth")
plt.title("Comparison of depths")
plt.grid()
plt.legend()

<matplotlib.legend.Legend at 0x12bcaac50>

plt.plot(qubits, duration_c, "-o", label="no fractional gates")
plt.plot(qubits, duration_f, "-o", label="with fractional gates")
plt.xlabel("number of qubits")
plt.ylabel("duration (µs)")
plt.title("Comparison of durations")
plt.grid()
plt.legend()

<matplotlib.legend.Legend at 0x12bdef310>

plt.plot(qubits, nnl_c, "-o", label="no fractional gates")
plt.plot(qubits, nnl_f, "-o", label="with fractional gates")
plt.xlabel("number of qubits")
plt.ylabel("number of non-local gates")
plt.title("Comparison of numbers of non-local gates")
plt.grid()
plt.legend()

<matplotlib.legend.Legend at 0x12be8ac90>

plt.plot(qubits, fidelity_c, "-o", label="no fractional gates")
plt.plot(qubits, fidelity_f, "-o", label="with fractional gates")
plt.xlabel("number of qubits")
plt.ylabel("fidelity")
plt.title("Comparison of fidelities")
plt.grid()
plt.legend()

<matplotlib.legend.Legend at 0x12bea8290>

Confrontiamo il tempo di utilizzo della QPU con e senza porte frazionarie. I risultati nella cella seguente mostrano che i tempi di utilizzo della QPU sono pressoché identici.

print(f"no fractional gates: {usage_c} seconds")
print(f"fractional gates: {usage_f} seconds")

no fractional gates: 7 seconds
fractional gates: 7 seconds

Argomento avanzato: utilizzo delle sole porte RX frazionarie

La necessità del flusso di lavoro modificato quando si utilizzano porte frazionarie deriva principalmente dalla restrizione sugli angoli delle porte RZZ. Tuttavia, se utilizzate solo le porte RX frazionarie ed escludete le porte RZZ frazionarie, potete continuare a seguire il flusso di lavoro standard dei pattern Qiskit. Questo approccio può comunque offrire vantaggi significativi, in particolare nei circuiti che coinvolgono un gran numero di porte RX e porte U, riducendo il conteggio complessivo delle porte e potenzialmente migliorando le prestazioni. In questa sezione dimostriamo come ottimizzare i vostri circuiti utilizzando solo porte RX frazionarie, omettendo le porte RZZ.

Per supportare questo approccio, forniamo una funzione di utilità che vi consente di disabilitare una specifica porta di base in un oggetto Target. Qui la utilizziamo per disabilitare le porte RZZ.

from qiskit.circuit.library import n_local
from qiskit.transpiler import Target

def remove_instruction_from_target(target: Target, gate_name: str) -> Target:
    new_target = Target(
        description=target.description,
        num_qubits=target.num_qubits,
        dt=target.dt,
        granularity=target.granularity,
        min_length=target.min_length,
        pulse_alignment=target.pulse_alignment,
        acquire_alignment=target.acquire_alignment,
        qubit_properties=target.qubit_properties,
        concurrent_measurements=target.concurrent_measurements,
    )

    for name, qarg_map in target.items():
        if name == gate_name:
            continue
        instruction = target.operation_from_name(name)
        if qarg_map == {None: None}:
            qarg_map = None
        new_target.add_instruction(instruction, qarg_map, name=name)
    return new_target

Utilizziamo come esempio un circuito composto da porte U, CZ e RZZ.

qc = n_local(3, "u", "cz", "linear", reps=1)
qc.rzz(1.1, 0, 1)
qc.draw("mpl")

Per prima cosa trasfiliamo il circuito per un backend che non supporta le porte frazionarie.

pm_c = generate_preset_pass_manager(
    optimization_level=optimization_level, backend=backend_c
)
t_qc = pm_c.run(qc)
print(t_qc.count_ops())

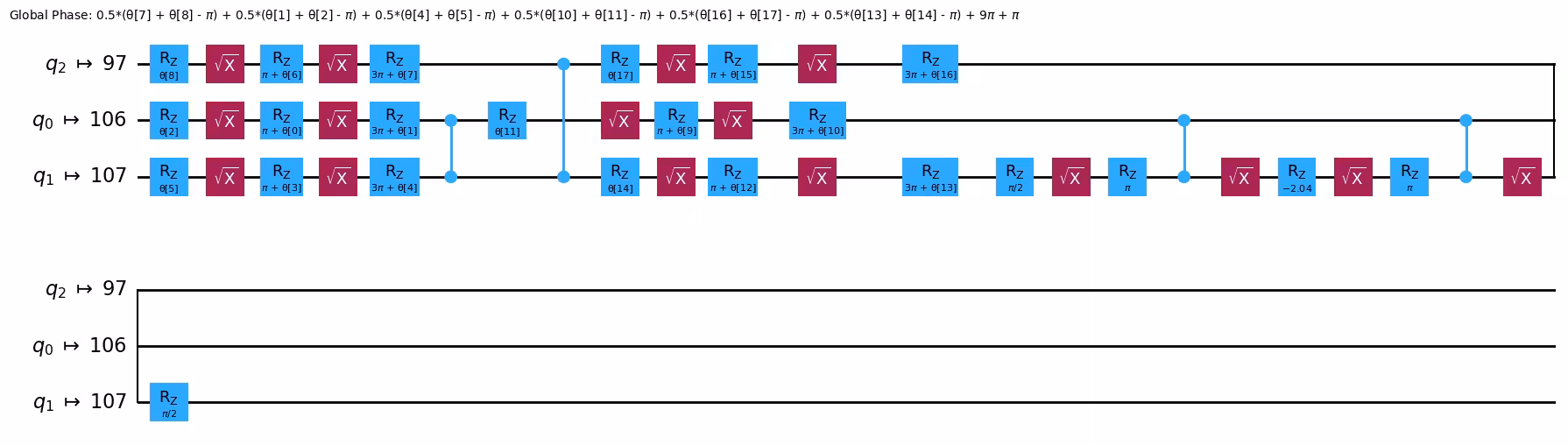

t_qc.draw("mpl")

OrderedDict([('rz', 23), ('sx', 16), ('cz', 4)])

Successivamente, trasfiliamo lo stesso circuito utilizzando porte RX frazionarie, escludendo le porte RZZ. Questo risulta in una leggera riduzione del conteggio totale delle porte, grazie all'implementazione più efficiente delle porte RX.

backend_f = service.backend(backend_name, use_fractional_gates=True)
target = remove_instruction_from_target(backend_f.target, "rzz")
pm_f = generate_preset_pass_manager(
    optimization_level=optimization_level,
    target=target,
)
t_qc = pm_f.run(qc)
print(t_qc.count_ops())
t_qc.draw("mpl")

OrderedDict([('rz', 22), ('sx', 14), ('cz', 4), ('rx', 1)])

Ottimizzazione delle porte U con porte RX frazionarie

In questa sezione dimostriamo come ottimizzare le porte U utilizzando porte RX frazionarie, basandoci sullo stesso circuito introdotto nella sezione precedente.

Dovrete installare il pacchetto qiskit-basis-constructor per questa sezione. Si tratta di una versione beta di un nuovo plugin di trasfilazione per Qiskit, che potrebbe essere integrato in Qiskit in futuro.

# %pip install qiskit-basis-constructor

from qiskit.circuit.library import UGate
from qiskit_basis_constructor import DEFAULT_EQUIVALENCE_LIBRARY

Trasfiliamo il circuito utilizzando solo porte RX frazionarie, escludendo le porte RZZ. Introducendo una regola di decomposizione personalizzata, come mostrato di seguito, possiamo ridurre il numero di porte a singolo qubit necessarie per implementare una porta U.

Questa funzionalità è attualmente in discussione in questa issue GitHub.

# special decomposition rule for UGate
x = ParameterVector("x", 3)
zxz = QuantumCircuit(1)
zxz.rz(x[2] - np.pi / 2, 0)
zxz.rx(x[0], 0)
zxz.rz(x[1] + np.pi / 2, 0)
DEFAULT_EQUIVALENCE_LIBRARY.add_equivalence(UGate(x[0], x[1], x[2]), zxz)

Successivamente, applichiamo il trasfiler utilizzando la traduzione constructor-beta fornita dal pacchetto qiskit-basis-constructor. Di conseguenza, il numero totale di porte viene ridotto rispetto alla trasfilazione precedente.

pm_f = generate_preset_pass_manager(
    optimization_level=optimization_level,
    target=target,
    translation_method="constructor-beta",
)
t_qc = pm_f.run(qc)
print(t_qc.count_ops())
t_qc.draw("mpl")

OrderedDict([('rz', 16), ('rx', 9), ('cz', 4)])

Risoluzione dei problemi

Problema: angoli RZZ non validi potrebbero rimanere dopo la trasfilazione

A partire da Qiskit v2.0.3, sono noti problemi per cui porte RZZ con angoli non validi possono rimanere nei circuiti anche dopo la trasfilazione. Il problema si verifica tipicamente nelle seguenti condizioni.

Fallimento quando si utilizza l'opzione target con generate_preset_pass_manager o transpiler

Quando l'opzione target viene utilizzata con generate_preset_pass_manager o transpiler, il passo specializzato del trasfiler FoldRzzAngle non viene invocato. Per garantire una corretta gestione degli angoli RZZ per le porte frazionarie, raccomandiamo di utilizzare sempre l'opzione backend invece. Consultate questa issue per maggiori dettagli.

Fallimento quando i circuiti contengono determinate porte

Se il vostro circuito include determinate porte come XXPlusYYGate, il trasfiler Qiskit potrebbe generare porte RZZ con angoli non validi. Se riscontrate questo problema, consultate questa issue GitHub per una soluzione alternativa.

Sondaggio sul tutorial

Vi preghiamo di compilare questo breve sondaggio per fornire feedback su questo tutorial. Le vostre opinioni ci aiuteranno a migliorare i nostri contenuti e l'esperienza utente.

Link to survey
