Entanglement a lungo raggio con circuiti dinamici

Stima di utilizzo: 4 minuti su un processore Heron r2. (NOTA: Questa è solo una stima. Il tuo tempo di esecuzione potrebbe variare.)

Risultati di apprendimento

Dopo aver completato questo tutorial, avrai imparato quanto segue:

• Come implementare un gate CNOT a lungo raggio usando circuiti dinamici con misure a metà circuito (MCM) e feedforward classico;
• Come implementare il gate equivalente usando un approccio unitario basato su SWAP;
• Come confrontare entrambi gli approcci misurando la fedeltà del gate in funzione della distanza tra i qubit.

Prerequisiti

Suggeriamo che gli utenti abbiano familiarità con i seguenti argomenti prima di affrontare questo tutorial:

• Concetti base del calcolo quantistico, inclusi stati di Bell, entanglement e gate quantistici;
• Familiarità con i circuiti dinamici (misure a metà circuito e feedforward classico);
• Conoscenza di base di Qiskit SDK e Qiskit Runtime, e accesso a un account IBM Quantum®.

Contesto

L'entanglement a lungo raggio tra qubit distanti è impegnativo su dispositivi con connettività limitata. Questo tutorial mostra come i circuiti dinamici possano generare tale entanglement implementando un gate CX controllato a lungo raggio (LRCX) usando un protocollo basato su misure.

Seguendo l'approccio di Elisa Bäumer et al. in 1, il metodo usa misure a metà circuito e feedforward per ottenere gate a profondità costante indipendentemente dalla separazione tra i qubit. Crea coppie di Bell intermedie, misura un qubit da ciascuna coppia, e applica gate condizionati classicamente per propagare l'entanglement attraverso il dispositivo. Questo evita lunghe catene di SWAP, riducendo sia la profondità del circuito che l'esposizione agli errori dei gate a due qubit.

In questo notebook, adattiamo il protocollo per l'hardware IBM Quantum e valutiamo le sue prestazioni in funzione della separazione controllo–target, confrontandola con una baseline unitaria basata su SWAP.

Requisiti

Prima di iniziare questo tutorial, assicurati di avere installato quanto segue:

• Qiskit SDK v2.0 o successivo, con supporto per la visualizzazione
• Qiskit Runtime v0.37 o successivo (pip install qiskit-ibm-runtime)
• Qiskit Aer v0.17 o successivo (pip install qiskit-aer)

Configurazione

# Added by doQumentation — required packages for this notebook
!pip install -q matplotlib numpy qiskit qiskit-aer qiskit-ibm-runtime

from qiskit import QuantumCircuit, QuantumRegister, ClassicalRegister
from qiskit.circuit.classical import expr
from qiskit.transpiler import generate_preset_pass_manager
from qiskit.visualization import plot_circuit_layout
from qiskit_ibm_runtime import (
    QiskitRuntimeService,
    Batch,
    SamplerV2 as Sampler,
)
import matplotlib.pyplot as plt
import numpy as np

Esempio su simulatore su piccola scala

Prima di eseguire sulla QPU reale, verifichiamo che sia i circuiti dinamici che quelli unitari producano uno stato di Bell ideale su un simulatore privo di rumore. Usiamo il Sampler di Qiskit Runtime con AerSimulator come modalità backend, con una piccola distanza di 6.

Passaggio 1: Mappare input classici a un problema quantistico

Implementiamo ora un gate CNOT a lungo raggio tra due qubit distanti, seguendo la costruzione con circuiti dinamici mostrata di seguito (adattata da Fig. 1a in Rif. 1). L'idea chiave è usare un "bus" di qubit ancilla, inizializzati a $|0\rangle$, per mediare la teleportazione del gate a lungo raggio.

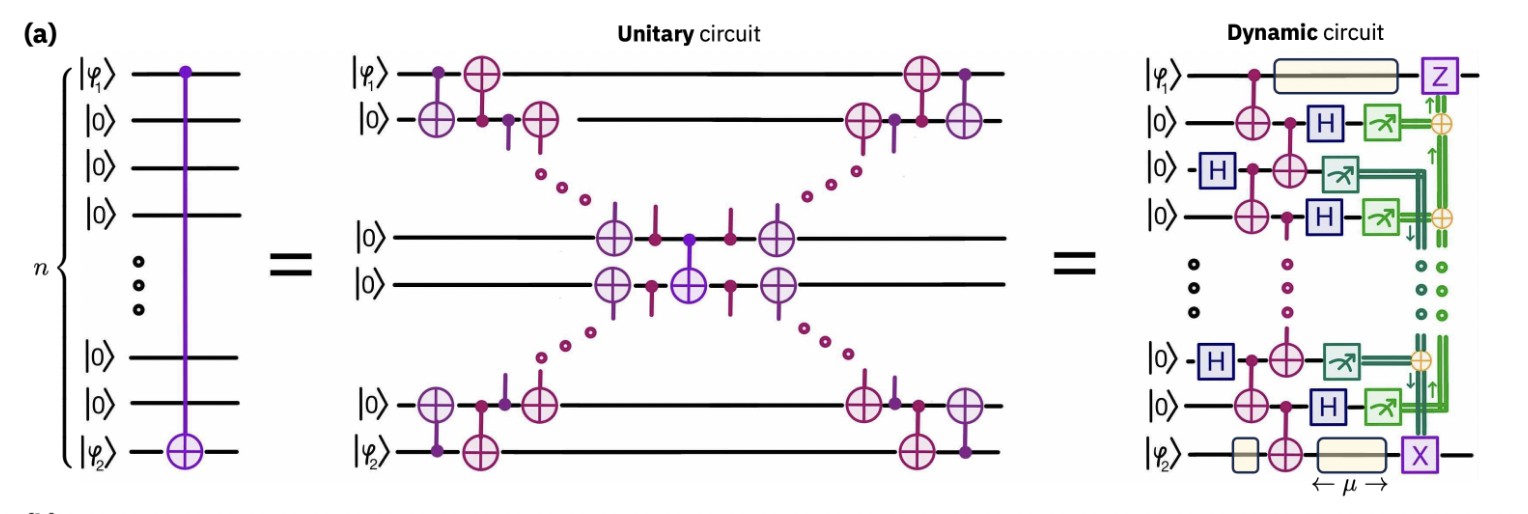

Come illustrato nella figura, il processo funziona come segue:

1. Preparare una catena di coppie di Bell che collegano i qubit di controllo e target tramite ancilla intermedie.
2. Eseguire misure di Bell tra qubit vicini non entangled, trasferendo l'entanglement passo dopo passo finché il controllo e il target condividono una coppia di Bell.
3. Usare questa coppia di Bell per la teleportazione del gate, trasformando un CNOT locale in un CNOT a lungo raggio deterministico a profondità costante.

Questo approccio sostituisce le lunghe catene di SWAP con un protocollo a profondità costante, riducendo l'esposizione agli errori dei gate a due qubit e rendendo l'operazione scalabile con la dimensione del dispositivo.

Nella trattazione seguente, esamineremo prima l'implementazione con circuiti dinamici del circuito LRCX. Alla fine, forniremo anche un'implementazione basata su unitari per il confronto, per evidenziare i vantaggi dei circuiti dinamici in questo contesto.

Inizializzare il circuito

Iniziamo con un semplice problema quantistico che servirà come base per il confronto. In particolare, inizializziamo un circuito con un qubit di controllo all'indice 0 e applichiamo un gate di Hadamard. Questo produce uno stato di sovrapposizione che, seguito da un'operazione controlled-X, genera uno stato di Bell $(|00\rangle + |11\rangle)/\sqrt{2}$ tra i qubit di controllo e target.

In questa fase, non stiamo ancora costruendo il CNOT a lungo raggio (LRCX) stesso. Invece, il nostro obiettivo è definire un circuito iniziale chiaro e minimale che evidenzi il ruolo dell'LRCX. Nel Passaggio 2, mostreremo come l'LRCX può essere implementato come ottimizzazione usando i circuiti dinamici, e ne confronteremo le prestazioni con un equivalente unitario. In modo importante, il protocollo LRCX può essere applicato a qualsiasi circuito iniziale. Qui usiamo questa semplice configurazione con Hadamard per chiarezza dimostrativa.

distance = 6  # The distance of the CNOT gate, with the convention that a distance of zero is a nearest-neighbor CNOT.

def initialize_circuit(distance):
    assert distance >= 0
    control = 0  # control qubit
    n = distance  # number of qubits between target and control

    qr = QuantumRegister(
        n + 2, name="q"
    )  # Circuit with n qubits between control and target
    cr = ClassicalRegister(
        2, name="cr"
    )  # Classical register for measuring control and target qubits

    k = int(n / 2)  # Number of Bell States to be used

    allcr = [cr]
    if (
        distance > 1
    ):  # This classical register will be used to store ZZ measurements. It is only used for long-range CX gates with distance > 1
        c1 = ClassicalRegister(
            k, name="c1"
        )  # Classical register needed for post processing
        allcr.append(c1)
    if (
        distance > 0
    ):  # This classical register will be used to store XX measurements. It is only used if distance > 0
        c2 = ClassicalRegister(
            n - k, name="c2"
        )  # Classical register needed for post processing
        allcr.append(c2)

    qc = QuantumCircuit(qr, *allcr, name="CNOT")

    # Apply a Hadamard gate to the control qubit such that the long-range CNOT gate will prepare a Bell state (|00> + |11>)/sqrt(2)
    qc.h(control)

    return qc

qc = initialize_circuit(distance)
qc.draw(fold=-1, output="mpl", scale=0.5)

Passaggio 2: Ottimizzare il problema per l'esecuzione su hardware quantistico

In questo passaggio, mostriamo come costruire il circuito LRCX usando circuiti dinamici. L'obiettivo è ottimizzare il circuito per l'esecuzione su hardware riducendo la profondità rispetto a un'implementazione puramente unitaria. Per illustrare i vantaggi, mostreremo sia la costruzione dinamica dell'LRCX che la sua equivalente unitaria, e in seguito ne confronteremo le prestazioni dopo la transpilazione. In modo importante, sebbene qui applichiamo l'LRCX a un semplice problema inizializzato con Hadamard, il protocollo può essere applicato a qualsiasi circuito in cui è richiesto un CNOT a lungo raggio.

Preparare le coppie di Bell

Iniziamo creando una catena di coppie di Bell lungo il percorso tra i qubit di controllo e target. Se la distanza è dispari, applichiamo prima un CNOT dal controllo al suo vicino, che è il CNOT che verrà teleportato. Per una distanza pari, questo CNOT verrà applicato dopo il passaggio di preparazione delle coppie di Bell. La catena di coppie di Bell entangla quindi coppie successive di qubit, stabilendo la risorsa necessaria per trasportare le informazioni di controllo attraverso il dispositivo.

# Determine where to start the Bell pair chain and add an extra CNOT when n is odd
def check_even(n: int) -> int:
    """Return 1 if n is even, else 2."""
    return 1 if n % 2 == 0 else 2

def prepare_bell_pairs(qc, add_barriers=True):
    n = qc.num_qubits - 2  # number of qubits between target and control
    k = int(n / 2)

    if add_barriers:
        qc.barrier()

    x0 = check_even(n)
    if n % 2 != 0:
        qc.cx(0, 1)

    # Create k Bell pairs
    for i in range(k):
        qc.h(x0 + 2 * i)
        qc.cx(x0 + 2 * i, x0 + 2 * i + 1)
    return qc

qc = prepare_bell_pairs(qc)
qc.draw(output="mpl", fold=-1, scale=0.5)

Misurare le coppie di qubit vicini nella base di Bell

Successivamente, misuriamo i qubit vicini non entangled nella base di Bell (misure a due qubit di $XX$ e $ZZ$). Questo crea una coppia di Bell a lungo raggio tra il qubit target e il qubit adiacente al controllo (a meno di correzioni di Pauli, che verranno implementate tramite feedforward nel passaggio successivo). In parallelo, implementiamo la misura entangling che teleporta il gate CNOT per agire sul qubit target previsto.

def measure_bell_basis(qc, add_barriers=True):
    n = qc.num_qubits - 2  # number of qubits between target and control
    k = int(n / 2)

    if n > 1:
        _, c1, c2 = qc.cregs
    elif n > 0:
        _, c2 = qc.cregs

    # Determine where to start the Bell pair chain and add an extra CNOT when n is odd
    x0 = 1 if n % 2 == 0 else 2

    # Entangling layer that implements the Bell measurement (and additionally adds the CNOT to be teleported, if n is even)
    for i in range(k + 1):
        qc.cx(x0 - 1 + 2 * i, x0 + 2 * i)

    for i in range(1, k + x0):
        if i == 1:
            qc.h(2 * i + 1 - x0)
        else:
            qc.h(2 * i + 1 - x0)

    if add_barriers:
        qc.barrier()

    # Map the ZZ measurements onto classical register c1
    for i in range(k):
        if i == 0:
            qc.measure(2 * i + x0, c1[i])
        else:
            qc.measure(2 * i + x0, c1[i])

    # Map the XX measurements onto classical register c2
    for i in range(1, k + x0):
        if i == 1:
            qc.measure(2 * i + 1 - x0, c2[i - 1])
        else:
            qc.measure(2 * i + 1 - x0, c2[i - 1])
    return qc

qc = measure_bell_basis(qc)
qc.draw(output="mpl", fold=-1, scale=0.5)

Applicare le correzioni di feedforward per correggere gli operatori byproduct di Pauli

Le misure nella base di Bell introducono byproduct di Pauli che devono essere corretti usando i risultati registrati. Questo avviene in due passaggi. Prima, dobbiamo calcolare la parità di tutte le misure $ZZ$, che viene poi usata per applicare condizionalmente un gate $X$ al qubit target. Analogamente, la parità delle misure $XX$ viene calcolata e usata per applicare condizionalmente un gate $Z$ al qubit di controllo.

Con il nuovo framework di espressioni classiche in Qiskit, queste parità possono essere calcolate direttamente nel livello di elaborazione classica del circuito. Invece di applicare una sequenza di gate condizionali individuali per ogni bit di misura, possiamo costruire una singola espressione classica che rappresenta lo XOR (parità) di tutti i risultati di misura rilevanti. Questa espressione viene poi usata come condizione in un singolo blocco if_test, permettendo alle correzioni dei gate di essere applicate a profondità costante. Questo approccio sia semplifica il circuito che garantisce che le correzioni di feedforward non introducano latenza aggiuntiva non necessaria.

def apply_ffwd_corrections(qc):
    control = 0  # control qubit
    target = qc.num_qubits - 1  # target qubit
    n = qc.num_qubits - 2  # number of qubits between target and control

    k = int(n / 2)
    x0 = check_even(n)

    if n > 1:
        _, c1, c2 = qc.cregs
    elif n > 0:
        _, c2 = qc.cregs

    # First, let's compute the parity of all ZZ measurements
    for i in range(k):
        if i == 0:
            parity_ZZ = expr.lift(
                c1[i]
            )  # Store the value of the first ZZ measurement in parity_ZZ
        else:
            parity_ZZ = expr.bit_xor(
                c1[i], parity_ZZ
            )  # Successively compute the parity via XOR operations

    for i in range(1, k + x0):
        if i == 1:
            parity_XX = expr.lift(
                c2[i - 1]
            )  # Store the value of the first XX measurement in parity_XX
        else:
            parity_XX = expr.bit_xor(
                c2[i - 1], parity_XX
            )  # Successively compute the parity via XOR operations

    if n > 0:
        with qc.if_test(parity_XX):
            qc.z(control)

    if n > 1:
        with qc.if_test(parity_ZZ):
            qc.x(target)
    return qc

qc = apply_ffwd_corrections(qc)
qc.draw(output="mpl", fold=-1, scale=0.5)

Misurare i qubit di controllo e target

Definiamo una funzione ausiliaria che consente la misura dei qubit di controllo e target nelle basi $XX$, $YY$ o $ZZ$. Per verificare lo stato di Bell $(|00\rangle + |11\rangle)/\sqrt{2}$, i valori di aspettazione di $XX$ e $ZZ$ dovrebbero essere entrambi $+1$, poiché sono stabilizzatori dello stato. La misura $YY$ è supportata anche qui e verrà usata in seguito nel calcolo della fedeltà.

def measure_in_basis(qc, basis="XX", add_barrier=True):
    control = 0  # control qubit
    target = qc.num_qubits - 1  # target qubit

    assert basis in ["XX", "YY", "ZZ"]

    qc = (
        qc.copy()
    )  # We copy the circuit because we want to measure in different bases
    cr = qc.cregs[0]

    if add_barrier:
        qc.barrier()

    if basis == "XX":
        qc.h(control)
        qc.h(target)
    elif basis == "YY":
        qc.sdg(control)
        qc.sdg(target)
        qc.h(control)
        qc.h(target)

    qc.measure(control, cr[0])
    qc.measure(target, cr[1])
    return qc

qc_YY = measure_in_basis(qc.copy(), basis="YY")
qc_YY.draw(
    output="mpl", fold=-1, scale=0.5
)  # Circuit for measuring in the YY basis

Mettere tutto insieme

Combiniamo i vari passaggi definiti sopra per creare un gate CX a lungo raggio alle due estremità di una linea unidimensionale (1D). I passaggi includono quanto segue:

• Inizializzare il qubit di controllo in $|+\rangle$
• Preparare le coppie di Bell
• Misurare le coppie di qubit vicini
• Applicare le correzioni di feedforward dipendenti dagli MCM

def lrcx(distance, prep_barrier=True, pre_measure_barrier=True):
    qc = initialize_circuit(distance)
    qc = prepare_bell_pairs(qc, prep_barrier)
    qc = measure_bell_basis(qc, pre_measure_barrier)
    qc = apply_ffwd_corrections(qc)
    return qc

qc = lrcx(distance)
# Apply the measurement in the XX, YY, and ZZ bases
qc_XX, qc_YY, qc_ZZ = [
    measure_in_basis(qc, basis=basis) for basis in ["XX", "YY", "ZZ"]
]

qc_YY.draw(
    output="mpl", fold=-1, scale=0.5
)  # Circuit for measuring in the YY basis

Implementazione basata su unitari che scambia i qubit verso il centro

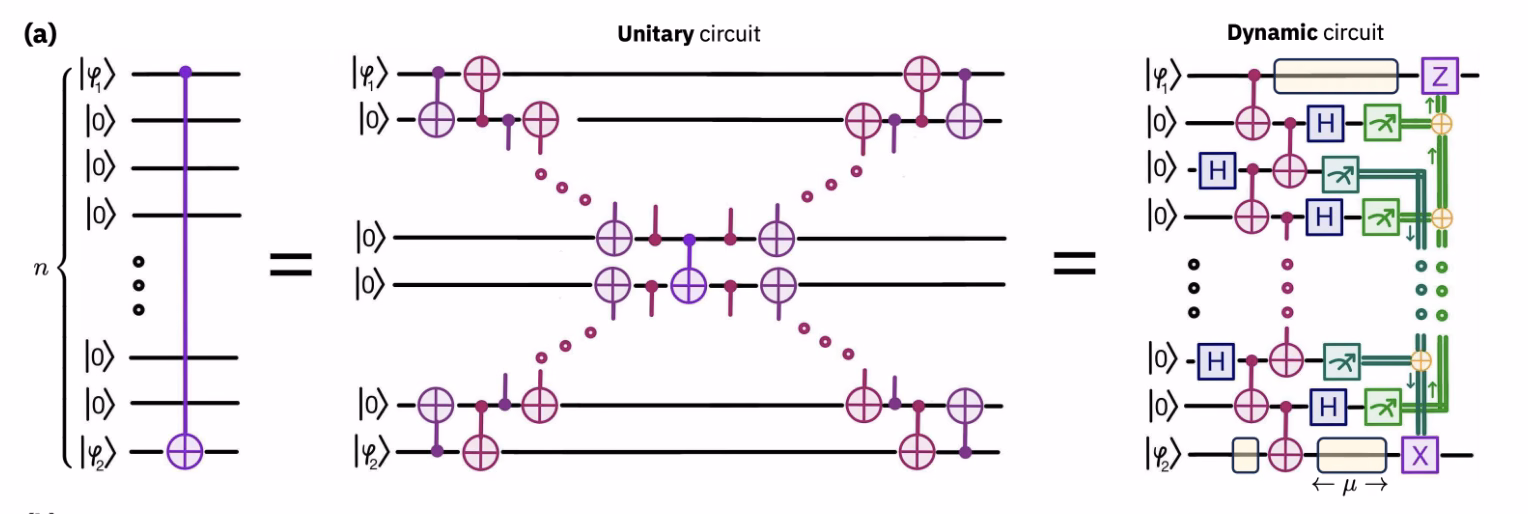

Per il confronto, esaminiamo prima il caso in cui un gate CNOT a lungo raggio viene implementato usando connessioni nearest-neighbor e gate unitari. Nella figura seguente, a sinistra c'è un circuito per un gate CNOT a lungo raggio che si estende su una catena 1D di n-qubit soggetti solo a connessioni nearest-neighbor. Al centro c'è una decomposizione unitaria equivalente implementabile con gate CNOT locali, profondità del circuito $O(n)$.

Il circuito al centro può essere implementato come segue:

def cnot_unitary(distance):
    """Generate a long range CNOT gate using local CNOTs on a 1D chain of qubits subject to n
    nearest-neighbor connections only.

    Args:
        distance (int) : The distance of the CNOT gate, with the convention that a distance of 0 is a nearest-neighbor CNOT.

    Returns:
        QuantumCircuit: A Quantum Circuit implementing a long-range CNOT gate between qubit 0 and qubit distance+1
    """
    assert distance >= 0
    n = distance  # number of qubits between target and control

    qr = QuantumRegister(
        n + 2, name="q"
    )  # Circuit with n qubits between control and target
    cr = ClassicalRegister(
        2, name="cr"
    )  # Classical register for measuring control and target qubits

    qc = QuantumCircuit(qr, cr, name="CNOT_unitary")

    control_qubit = 0

    qc.h(control_qubit)  # Prepare the control qubit in the |+> state

    k = int(n / 2)
    qc.barrier()
    for i in range(control_qubit, control_qubit + k):
        qc.cx(i, i + 1)
        qc.cx(i + 1, i)
        qc.cx(-i - 1, -i - 2)
        qc.cx(-i - 2, -i - 1)
    if n % 2 == 1:
        qc.cx(k + 2, k + 1)
        qc.cx(k + 1, k + 2)
    qc.barrier()
    qc.cx(k, k + 1)
    for i in range(control_qubit, control_qubit + k):
        qc.cx(k - i, k - 1 - i)
        qc.cx(k - 1 - i, k - i)
        qc.cx(k + i + 1, k + i + 2)
        qc.cx(k + i + 2, k + i + 1)
    if n % 2 == 1:
        qc.cx(-2, -1)
        qc.cx(-1, -2)

    return qc

qc_uni = cnot_unitary(distance)

Ora costruiamo i circuiti che misurano nelle basi $XX$, $YY$ e $ZZ$, proprio come abbiamo fatto per i circuiti dinamici sopra.

# Apply the measurement in the XX, YY, and ZZ bases
qc_uni_XX, qc_uni_YY, qc_uni_ZZ = [
    measure_in_basis(qc_uni, basis=basis) for basis in ["XX", "YY", "ZZ"]
]

qc_uni_YY.draw(
    output="mpl", fold=-1, scale=0.5
)  # Circuit for measuring in the YY basis

Ora che abbiamo costruito sia i circuiti dinamici che quelli unitari per un esempio su piccola scala con distance=6, li transpiliamo per eseguirli prima su un simulatore privo di rumore.

from qiskit_aer import AerSimulator

aer_backend = AerSimulator()
pm_sim = generate_preset_pass_manager(
    optimization_level=0, backend=aer_backend
)

# Dynamic circuits
isa_sim_dyn = pm_sim.run([qc_XX, qc_YY, qc_ZZ])

# Unitary circuits
isa_sim_uni = pm_sim.run([qc_uni_XX, qc_uni_YY, qc_uni_ZZ])

Passaggio 3: Eseguire usando le primitive Qiskit

Possiamo ora eseguire l'esperimento sul backend simulatore privo di rumore. Usiamo il Sampler di Qiskit Runtime con AerSimulator come modalità backend per eseguire i circuiti.

sampler_sim = Sampler(mode=aer_backend)
sim_job = sampler_sim.run(isa_sim_dyn + isa_sim_uni)
sim_results = sim_job.result()

Passaggio 4: Post-elaborare e restituire il risultato nel formato classico desiderato

Dopo che gli esperimenti sono stati eseguiti con successo, elaboriamo i conteggi delle misure per estrarre metriche significative. In questo passaggio, facciamo quanto segue:

• Definiamo metriche di qualità per valutare le prestazioni del CX a lungo raggio.
• Calcoliamo i valori di aspettazione degli operatori di Pauli dai risultati grezzi delle misure.
• Usiamo questi per calcolare la fedeltà dello stato di Bell generato.

In una simulazione priva di rumore, verificheremo che la metrica di fedeltà sia $1$ per i circuiti costruiti. Negli esperimenti sulle QPU reali, questa analisi fornirà un quadro chiaro di quanto bene i circuiti dinamici si comportano rispetto all'implementazione unitaria di riferimento.

Metriche di qualità

Per valutare il successo del protocollo LRCX, misuriamo quanto lo stato di output è vicino allo stato di Bell ideale. Un modo conveniente per quantificarlo è calcolare la fedeltà dello stato usando i valori di aspettazione degli operatori di Pauli. Possiamo calcolare la fedeltà per uno stato di Bell sul controllo e sullo stato target dopo aver conosciuto $\braket{XX}$, $\braket{YY}$ e $\braket{ZZ}$. In particolare,

$F = \frac{1}{4} (1 + \braket{XX} - \braket{YY} + \braket{ZZ})$

Per calcolare questi valori di aspettazione dai dati grezzi delle misure, definiamo un insieme di funzioni ausiliarie:

• compute_ZZ_expectation: Dati i conteggi delle misure, calcola il valore di aspettazione di un operatore di Pauli a due qubit nella base $Z$.
• compute_fidelity: Combina i valori di aspettazione di $XX$, $YY$ e $ZZ$ nell'espressione di fedeltà sopra.
• get_counts_from_bitarray: Utilità per estrarre i conteggi dagli oggetti risultato del backend.

def compute_ZZ_expectation(counts):
    total = sum(counts.values())
    expectation = 0
    for bitstring, count in counts.items():
        # Ensure bitstring is 2 bits
        z1 = (-1) ** (int(bitstring[-1]))
        z2 = (-1) ** (int(bitstring[-2]))
        expectation += z1 * z2 * count
    return expectation / total

def compute_fidelity(counts_xx, counts_yy, counts_zz):
    xx, yy, zz = [
        compute_ZZ_expectation(c) for c in [counts_xx, counts_yy, counts_zz]
    ]
    return 1 / 4 * (1 + xx - yy + zz)

# Dynamic fidelity
counts_xx = sim_results[0].data.cr.get_counts()
counts_yy = sim_results[1].data.cr.get_counts()
counts_zz = sim_results[2].data.cr.get_counts()
fidelity_dyn = compute_fidelity(counts_xx, counts_yy, counts_zz)

# Unitary fidelity
counts_xx = sim_results[3].data.cr.get_counts()
counts_yy = sim_results[4].data.cr.get_counts()
counts_zz = sim_results[5].data.cr.get_counts()
fidelity_uni = compute_fidelity(counts_xx, counts_yy, counts_zz)

print(f"Dynamic fidelity (distance={distance}): {fidelity_dyn:.4f}")
print(f"Unitary fidelity (distance={distance}): {fidelity_uni:.4f}")

Dynamic fidelity (distance=6): 1.0000
Unitary fidelity (distance=6): 1.0000

Come previsto in una simulazione priva di rumore, le fedeltà sia nei circuiti dinamici che in quelli unitari sono $1$.

Esempio su hardware su larga scala

Qui raccogliamo ora tutti questi dettagli in un singolo workflow su scala più grande, che viene poi eseguito su hardware quantistico reale.

Generare circuiti per diverse distanze

Generiamo ora circuiti CX a lungo raggio per un intervallo di separazioni di qubit fino a 60 qubit di distanza. Per ogni distanza, costruiamo circuiti che misurano nelle basi $XX$, $YY$ e $ZZ$, che verranno poi usati per calcolare le fedeltà.

L'elenco delle distanze include separazioni sia a corto che a lungo raggio, con distance = 0 corrispondente a un CX nearest-neighbor. Queste stesse distanze verranno usate anche per generare i corrispondenti circuiti unitari per il confronto.

# -------------------------Step 1-------------------------
distances = [
    0,
    1,
    2,
    3,
    6,
    11,
    16,
    21,
    28,
    35,
    44,
    55,
    60,
]  # Distances for long range CX. distance of 0 is a nearest-neighbor CX
distances.sort()
assert min(distances) >= 0
basis_list = ["XX", "YY", "ZZ"]

# Dynamic circuits
circuits_dyn = []
for distance in distances:
    for basis in basis_list:
        circuits_dyn.append(
            measure_in_basis(lrcx(distance, prep_barrier=False), basis=basis)
        )
print(f"Number of circuits: {len(circuits_dyn)}")

# Unitary circuits
circuits_uni = []
for distance in distances:
    for basis in basis_list:
        circuits_uni.append(
            measure_in_basis(cnot_unitary(distance), basis=basis)
        )

print(f"Number of circuits: {len(circuits_uni)}")

Ora che abbiamo sia i circuiti dinamici che quelli unitari per un intervallo di distanze, siamo pronti per la transpilazione. Dobbiamo prima selezionare un dispositivo backend.

# -------------------------Step 2-------------------------
# Set up access to IBM Quantum devices
from qiskit.circuit import IfElseOp

service = QiskitRuntimeService()
backend = service.least_busy(
    operational=True, simulator=False, min_num_qubits=156
)

Il seguente passaggio garantisce che il backend supporti l'istruzione if_else, richiesta per la versione più recente dei circuiti dinamici. Poiché questa funzionalità è ancora in accesso anticipato, aggiungiamo esplicitamente IfElseOp al target del backend se non è già disponibile.

if "if_else" not in backend.target.operation_names:
    backend.target.add_instruction(IfElseOp, name="if_else")

Usare la stringa Layer Fidelity per selezionare la catena 1D

Poiché vogliamo confrontare le prestazioni dei circuiti dinamici e unitari su una catena 1D, usiamo la stringa Layer Fidelity per selezionare una topologia lineare della migliore catena di qubit dal dispositivo. Questo garantisce che entrambi i tipi di circuiti vengano transpilati sotto gli stessi vincoli di connettività, consentendo un confronto equo delle loro prestazioni.

# This selects best qubits for longest distance and uses the same control for all lengths
lf_qubits = backend.properties().to_dict()[
    "general_qlists"
]  # best linear chain qubits
chosen_layouts = {
    distance: [
        val["qubits"]
        for val in lf_qubits
        if val["name"] == f"lf_{distances[-1] + 2}"
    ][0][: distance + 2]
    for distance in distances
}
print(chosen_layouts[max(distances)])  # best qubits at each distance

[11, 12, 13, 14, 15, 19, 35, 34, 33, 39, 53, 54, 55, 59, 75, 74, 73, 72, 71, 70, 69, 68, 67, 66, 65, 64, 63, 62, 61, 76, 81, 82, 83, 84, 85, 86, 87, 97, 107, 108, 109, 110, 111, 98, 91, 92, 93, 94, 95, 99, 115, 114, 113, 119, 133, 132, 131, 138, 151, 150, 149, 148]

isa_circuits_dyn = []
isa_circuits_uni = []

# Using the same initial layouts for both circuits for better apples to apples comparison
for qc in circuits_dyn:
    pm = generate_preset_pass_manager(
        optimization_level=1,
        backend=backend,
        initial_layout=chosen_layouts[qc.num_qubits - 2],
    )
    isa_circuits_dyn.append(pm.run(qc))

for qc in circuits_uni:
    pm = generate_preset_pass_manager(
        optimization_level=1,
        backend=backend,
        initial_layout=chosen_layouts[qc.num_qubits - 2],
    )
    isa_circuits_uni.append(pm.run(qc))

print(
    f"2Q depth: {isa_circuits_dyn[14].depth(lambda x: x.operation.num_qubits == 2)}"
)

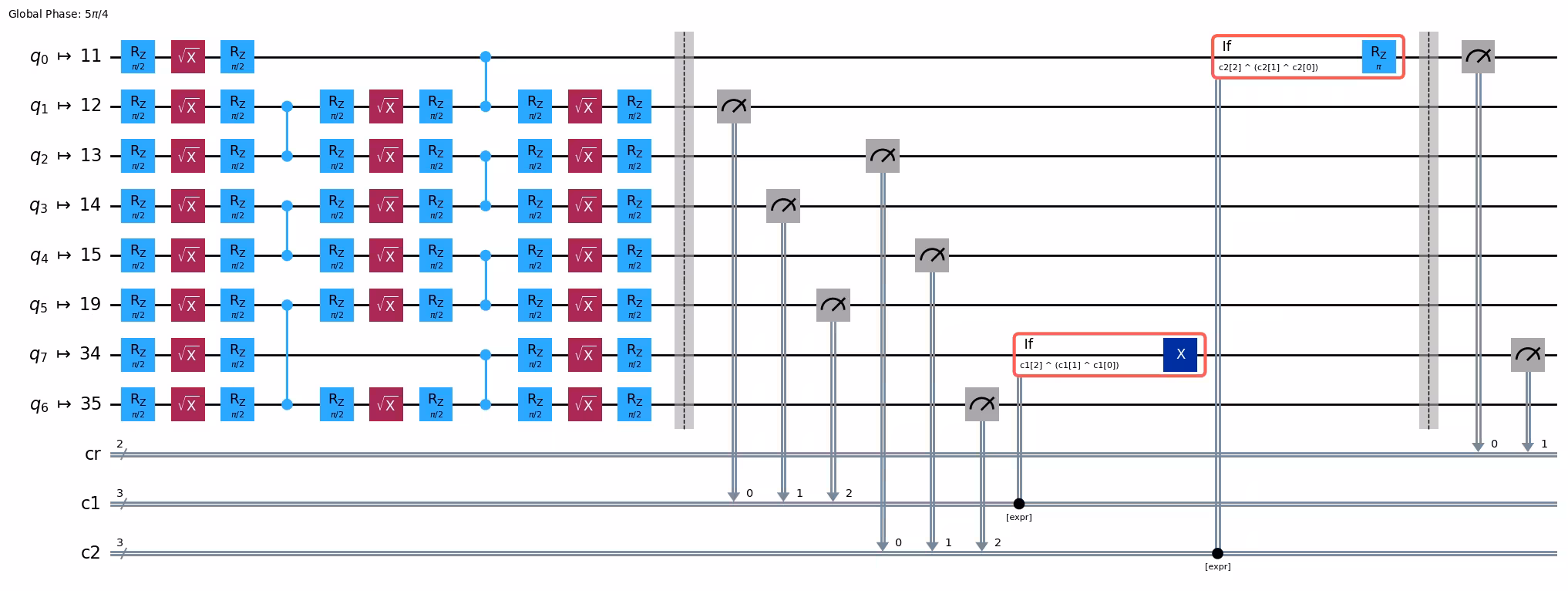

isa_circuits_dyn[14].draw("mpl", fold=-1, idle_wires=0)

2Q depth: 2

print(
    f"2Q depth: {isa_circuits_uni[14].depth(lambda x: x.operation.num_qubits == 2)}"
)
isa_circuits_uni[14].draw("mpl", fold=-1, idle_wires=False)

2Q depth: 13

Visualizzare i qubit utilizzati per il circuito LRCX

In questa sezione, esaminiamo come il circuito LRCX viene mappato sull'hardware. Iniziamo visualizzando i qubit fisici usati nel circuito e poi studiamo come la distanza controllo–target nel layout impatta il numero di operazioni.

# Note: the qubit coordinates must be hard-coded.
# The backend API does not currently provide this information directly.
# If using a different backend, you will need to adjust the coordinates accordingly,
# or set the qubit_coordinates = None to use the default layout coordinates.

def _heron_coords_r2():
    """Generate coordinates for the Heron layout in R2. Note"""
    cord_map = np.array(
        [
            [
                0,
                1,
                2,
                3,
                4,
                5,
                6,
                7,
                8,
                9,
                10,
                11,
                12,
                13,
                14,
                15,
                3,
                7,
                11,
                15,
                0,
                1,
                2,
                3,
                4,
                5,
                6,
                7,
                8,
                9,
                10,
                11,
                12,
                13,
                14,
                15,
                1,
                5,
                9,
                13,
                0,
                1,
                2,
                3,
                4,
                5,
                6,
                7,
                8,
                9,
                10,
                11,
                12,
                13,
                14,
                15,
                3,
                7,
                11,
                15,
                0,
                1,
                2,
                3,
                4,
                5,
                6,
                7,
                8,
                9,
                10,
                11,
                12,
                13,
                14,
                15,
                1,
                5,
                9,
                13,
                0,
                1,
                2,
                3,
                4,
                5,
                6,
                7,
                8,
                9,
                10,
                11,
                12,
                13,
                14,
                15,
                3,
                7,
                11,
                15,
                0,
                1,
                2,
                3,
                4,
                5,
                6,
                7,
                8,
                9,
                10,
                11,
                12,
                13,
                14,
                15,
                1,
                5,
                9,
                13,
                0,
                1,
                2,
                3,
                4,
                5,
                6,
                7,
                8,
                9,
                10,
                11,
                12,
                13,
                14,
                15,
                3,
                7,
                11,
                15,
                0,
                1,
                2,
                3,
                4,
                5,
                6,
                7,
                8,
                9,
                10,
                11,
                12,
                13,
                14,
                15,
            ],
            -1
            * np.array([j for i in range(15) for j in [i] * [16, 4][i % 2]]),
        ],
        dtype=int,
    )

    hcords = []
    ycords = cord_map[0]
    xcords = cord_map[1]
    for i in range(156):
        hcords.append([xcords[i] + 1, np.abs(ycords[i]) + 1])

    return hcords

# Visualize the active qubits in the circuit layout
plot_circuit_layout(
    circuit=isa_circuits_uni[-1],
    backend=backend,
    view="physical",
    qubit_coordinates=_heron_coords_r2(),
)

Successivamente, eseguiamo l'esperimento sul backend reale. Facciamo anche uso del batching per eseguire in modo efficiente l'esperimento su più trial. Eseguire trial ripetuti ci consente di calcolare medie per un confronto più accurato tra i metodi unitario e dinamico, nonché di quantificarne la variabilità confrontando le deviazioni tra le esecuzioni.

# -------------------------Step 3-------------------------
num_trials = 10
jobs_uni = []
jobs_dyn = []
with Batch(backend=backend) as batch:
    sampler = Sampler(mode=batch)
    sampler.options.environment.job_tags = ["TUT_LRE"]
    for _ in range(num_trials):
        jobs_uni.append(sampler.run(isa_circuits_uni, shots=1024))
        jobs_dyn.append(sampler.run(isa_circuits_dyn, shots=1024))

Calcoliamo la fedeltà per i circuiti CX a lungo raggio dinamici. Per ogni distanza, estraiamo i risultati delle misure nelle basi $\braket{XX}$, $\braket{YY}$ e $\braket{ZZ}$. Questi risultati vengono combinati usando le funzioni ausiliarie precedentemente definite per calcolare la fedeltà secondo $F = \tfrac{1}{4} \big( 1 + \langle XX \rangle - \langle YY \rangle + \langle ZZ \rangle \big)$. Questo fornisce la fedeltà osservata del protocollo eseguito dinamicamente a ciascuna distanza.

# -------------------------Step 4-------------------------
fidelities_dyn = []

# loop over trials
for job in jobs_dyn:
    result_dyn = job.result()
    trial_fidelities = []
    # loop over all distances
    for ind, dist in enumerate(distances):
        counts_xx = result_dyn[ind * 3].data.cr.get_counts()
        counts_yy = result_dyn[ind * 3 + 1].data.cr.get_counts()
        counts_zz = result_dyn[ind * 3 + 2].data.cr.get_counts()
        trial_fidelities.append(
            compute_fidelity(counts_xx, counts_yy, counts_zz)
        )
    fidelities_dyn.append(trial_fidelities)
# average over trials for each distance
avg_fidelities_dyn = np.mean(fidelities_dyn, axis=0)
std_fidelities_dyn = np.std(fidelities_dyn, axis=0)

Ora calcoliamo la fedeltà per i circuiti CX a lungo raggio unitari, e lo facciamo nello stesso modo in cui abbiamo fatto per i circuiti dinamici sopra.

fidelities_uni = []

# loop over trials
for job in jobs_uni:
    result_uni = job.result()
    trial_fidelities = []
    # loop over all distances
    for ind, dist in enumerate(distances):
        counts_xx = result_uni[ind * 3].data.cr.get_counts()
        counts_yy = result_uni[ind * 3 + 1].data.cr.get_counts()
        counts_zz = result_uni[ind * 3 + 2].data.cr.get_counts()
        trial_fidelities.append(
            compute_fidelity(counts_xx, counts_yy, counts_zz)
        )
    fidelities_uni.append(trial_fidelities)
# average over trials for each distance
avg_fidelities_uni = np.mean(fidelities_uni, axis=0)
std_fidelities_uni = np.std(fidelities_uni, axis=0)

Tracciare i risultati

Per apprezzare visivamente i risultati, la cella di seguito traccia le fedeltà del gate stimate misurate a varie distanze tra i qubit entangled per ogni metodo.

fig, ax = plt.subplots()

# Unitary with error bars
ax.errorbar(
    distances,
    avg_fidelities_uni,
    yerr=std_fidelities_uni,
    fmt="o-.",
    color="c",
    ecolor="c",
    elinewidth=1,
    capsize=4,
    label="Unitary",
)
# Dynamic with error bars
ax.errorbar(
    distances,
    avg_fidelities_dyn,
    yerr=std_fidelities_dyn,
    fmt="o-.",
    color="m",
    ecolor="m",
    elinewidth=1,
    capsize=4,
    label="Dynamic",
)
# Random gate baseline
ax.axhline(y=1 / 4, linestyle="--", color="gray", label="Random gate")

legend = ax.legend(frameon=True)
for text in legend.get_texts():
    text.set_color("black")
legend.get_frame().set_facecolor("white")
legend.get_frame().set_edgecolor("black")
ax.set_title(
    "Bell State Fidelity vs Control–Target Separation", color="black"
)
ax.set_xlabel("Distance", color="black")
ax.set_ylabel("Bell state fidelity", color="black")
ax.grid(linestyle=":", linewidth=0.6, alpha=0.4, color="gray")
ax.set_ylim((0.2, 1))
ax.set_facecolor("white")
fig.patch.set_facecolor("white")
for spine in ax.spines.values():
    spine.set_visible(True)
    spine.set_color("black")
ax.tick_params(axis="x", colors="black")
ax.tick_params(axis="y", colors="black")
plt.show()

Dal grafico di fedeltà sopra, l'LRCX non ha costantemente superato l'implementazione unitaria diretta. In effetti, per brevi separazioni controllo–target, il circuito unitario ha raggiunto una fedeltà più alta. Tuttavia, a separazioni maggiori, il circuito dinamico inizia a raggiungere una fedeltà migliore rispetto all'implementazione unitaria. Questo comportamento non è inaspettato sull'hardware attuale: sebbene i circuiti dinamici riducano la profondità del circuito evitando lunghe catene di SWAP, introducono tempo di circuito aggiuntivo dalla misura a metà circuito, dal feedforward classico e dai ritardi del percorso di controllo. La latenza aggiunta aumenta la decoerenza e gli errori di lettura, che possono superare i risparmi di profondità a brevi distanze.

Tuttavia, osserviamo un punto di incrocio in cui l'approccio dinamico supera quello unitario. Questo è un risultato diretto del diverso scaling: la profondità del circuito unitario cresce linearmente con la distanza tra i qubit, mentre la profondità del circuito dinamico rimane costante.

Punti chiave:

• Vantaggio immediato dei circuiti dinamici: La principale motivazione odierna è la riduzione della profondità a due qubit, non necessariamente una migliore fedeltà.
• Perché la fedeltà può essere peggiore oggi: L'aumento del tempo di circuito dalla misura e dalle operazioni classiche spesso domina, specialmente quando la separazione controllo–target è piccola.
• Guardando avanti: Man mano che l'hardware migliorerà, in particolare con lettura più rapida, latenza di controllo classico più breve e ridotto overhead a metà circuito, ci si aspetta che queste riduzioni di profondità e durata si traducano in guadagni di fedeltà misurabili.

# Compute metrics for each distance, skipping the basis circuits since they are identical for each distance
depths_2q_dyn = [
    c.depth(lambda x: x.operation.num_qubits == 2)
    for c in isa_circuits_dyn[::3]
]
meas_dyn = [
    sum(1 for instr in c.data if instr.operation.name == "measure")
    for c in isa_circuits_dyn[::3]
]

depths_2q_uni = [
    c.depth(lambda x: x.operation.num_qubits == 2)
    for c in isa_circuits_uni[::3]
]
meas_uni = [
    sum(1 for instr in c.data if instr.operation.name == "measure")
    for c in isa_circuits_uni[::3]
]

fig, axes = plt.subplots(1, 2, figsize=(12, 5))

axes[0].plot(
    distances, depths_2q_uni, "o-.", color="c", label="Unitary (2Q depth)"
)
axes[0].plot(
    distances, depths_2q_dyn, "o-.", color="m", label="Dynamic (2Q depth)"
)
axes[0].set_xlabel("Number of qubits between control and target")
axes[0].set_ylabel("Two-qubit depth")
axes[0].grid(True, linestyle=":", linewidth=0.6, alpha=0.4)
axes[0].legend()

axes[1].plot(
    distances, meas_uni, "o-.", color="c", label="Unitary (# measurements)"
)
axes[1].plot(
    distances, meas_dyn, "o-.", color="m", label="Dynamic (# measurements)"
)
axes[1].set_xlabel("Number of qubits between control and target")
axes[1].set_ylabel("Number of measurements")
axes[1].grid(True, linestyle=":", linewidth=0.6, alpha=0.4)
axes[1].legend()

fig.suptitle("Scaling of Unitary vs Dynamic LRCX with Distance", fontsize=12)

plt.tight_layout()
plt.show()

Questo grafico di profondità a due qubit evidenzia il vantaggio principale dell'LRCX implementato con circuiti dinamici: le prestazioni rimangono essenzialmente costanti all'aumentare della separazione tra i qubit di controllo e target. Al contrario, l'implementazione unitaria cresce linearmente con la distanza a causa delle catene di SWAP richieste. La profondità cattura lo scaling logico delle operazioni a due qubit, mentre il conteggio delle misure riflette l'overhead aggiuntivo per i circuiti dinamici. Queste misure sono efficienti, poiché vengono eseguite in parallelo, ma introducono comunque un costo fisso sull'hardware odierno.

Perché la fedeltà può essere peggiore oggi: L'aumento del tempo di circuito dalla misura e dalle operazioni classiche spesso domina, specialmente quando la separazione controllo-target è piccola. Ad esempio, la lunghezza media di lettura su un processore Heron r2 è 2.280 ns, mentre la lunghezza del gate a 2Q è solo 68 ns.

Man mano che la latenza di misura e classica migliorerà, ci aspettiamo che lo scaling a profondità costante e misure costanti dei circuiti dinamici produca chiari vantaggi di fedeltà e runtime su circuiti più grandi.

Passi successivi

Se hai trovato questo lavoro interessante, potresti essere interessato ai seguenti materiali:

Raccomandazioni

• Benchmark dei circuiti dinamici con coppie di Bell tagliate
• Simulazione dell'Hamiltoniano di Ising kicked con circuiti dinamici

Riferimenti

[1] Efficient Long-Range Entanglement using Dynamic Circuits, by Elisa Bäumer, Vinay Tripathi, Derek S. Wang, Patrick Rall, Edward H. Chen, Swarnadeep Majumder, Alireza Seif, Zlatko K. Minev. IBM Quantum, (2023). https://arxiv.org/abs/2308.13065
