Codici di ripetizione

Stima di utilizzo: meno di 10 secondi su un processore Heron (NOTA: Questa è solo una stima. Il tempo di esecuzione effettivo potrebbe variare.)

Risultati di apprendimento

Come implementare un codice di correzione degli errori bit-flip usando circuiti dinamici
Come misurare gli stabilizzatori per rilevare errori quantistici senza distruggere le informazioni codificate
Come valutare le prestazioni della correzione degli errori quantistici confrontando i risultati corretti e non corretti

Prerequisiti

Contesto

Per abilitare la correzione quantistica degli errori (QEC) in tempo reale, devi essere in grado di controllare dinamicamente il flusso del programma quantistico durante l'esecuzione in modo che i gate quantistici possano essere condizionati dai risultati delle misurazioni. Questo tutorial esegue il codice di bit-flip, che è una forma molto semplice di QEC. Dimostra un circuito quantistico dinamico che può proteggere un qubit codificato da un singolo errore di bit-flip, e poi valuta le prestazioni del codice di bit-flip.

Puoi sfruttare qubit ancillari aggiuntivi e l'entanglement per misurare stabilizzatori che non trasformano l'informazione quantistica codificata, mentre ti informano comunque di alcune classi di errori che potrebbero essersi verificati. Un codice stabilizzatore quantistico codifica $k$ qubit logici in $n$ qubit fisici. I codici stabilizzatori mirano essenzialmente a correggere un insieme discreto di errori con supporto nel gruppo di Pauli $\Pi^n$ .

In questo tutorial, dimostriamo il codice bit-flip usando un semplice esperimento di memoria quantistica. Prepareremo il qubit codificato nello stato logico $|\bar{1}\rangle \equiv |111\rangle$ e poi implementeremo più cicli di tempo di inattività (per accumulare errori) seguiti dal rilevamento e dalla correzione degli errori. Quantifichiamo quindi la probabilità di un errore logico in funzione del numero di cicli (tempo), dove la probabilità di errore logico è la probabilità di trovare i qubit in uno stato che non recupera $|\bar{1}\rangle$ dopo la misurazione finale (concretamente, gli stati corrispondenti a un errore sono $|000\rangle$ , $|001\rangle$ , $|010\rangle$ e $|100\rangle$ ).

Confronteremo il tasso di errore rispetto al tempo con i tassi di errore di singoli qubit non codificati, e anche con il codice di ripetizione in cui gli errori vengono rilevati e corretti solo dopo la misurazione finale, ma non dinamicamente durante il circuito.

Nota: il codice di ripetizione consente solo la correzione degli errori bit-flip e quindi non è un codice di correzione degli errori completo. Tuttavia, grazie alla sua semplicità, è un buon punto di partenza per illustrare come implementare la correzione degli errori su un computer quantistico. L'esperimento di memoria qui sotto testa solo un singolo tipo di errore (un $|\bar{1}\rangle$ che decade in $|\bar{0}\rangle$ ) e dimostra tecnicamente solo la protezione di informazioni classiche.

Requisiti

Prima di iniziare questo tutorial, assicurati di avere installato quanto segue:

Qiskit SDK v2.0 o successivo, con supporto per la visualizzazione
Qiskit Runtime v0.40 o successivo (pip install qiskit-ibm-runtime)

Configurazione

# Added by doQumentation — installs the packages this notebook needs if they are missing
import importlib.util

_needed = {"matplotlib": "matplotlib", "numpy": "numpy", "qiskit": "qiskit", "qiskit_ibm_runtime": "qiskit-ibm-runtime", "scipy": "scipy", "seaborn": "seaborn"}
_missing = [pip for module, pip in _needed.items()
            if importlib.util.find_spec(module) is None]
# One at a time, so a package that fails to install does not block the others
for _pip in _missing:
    %pip install -q {_pip}
if not _missing:
    print("\u2713 All required packages are installed")

import numpy as np
import seaborn as sns
import matplotlib.pyplot as plt
from scipy.optimize import curve_fit

sns.set()
plt.rc("xtick", labelsize=20)
plt.rc("ytick", labelsize=20)
plt.rc("lines", linewidth=3)
plt.rc("font", size=20)
plt.rc("legend", fontsize="large")
plt.rc("axes", labelsize=20)
plt.rcParams["figure.figsize"] = 15, 6
plt.rcParams["legend.title_fontsize"] = 25

# Qiskit imports
from qiskit import (
    QuantumCircuit,
    QuantumRegister,
    ClassicalRegister,
)

# qiskit-ibm-runtime
from qiskit_ibm_runtime import QiskitRuntimeService, SamplerV2 as Sampler
from qiskit_ibm_runtime.circuit import MidCircuitMeasure

service = QiskitRuntimeService()

Esempio su simulatore a piccola scala

Rinunceremo a questo passaggio poiché l'obiettivo di questo esperimento è misurare il tempo di vita di un qubit logico sotto il rumore reale dell'hardware, come lo smorzamento di ampiezza durante i ritardi di inattività; un simulatore senza rumore non mostrerebbe alcun errore da rilevare e correggere.

Esempio su hardware a grande scala

Passo 1. Mappare gli input classici a un problema quantistico

Scegli un backend

Per rilevare errori durante il circuito, dobbiamo scegliere un backend che abbia accesso al metodo MidCircuitMeasure (vedi la documentazione).

# You can see all backends that support mid-circuit measurements by running the following code.
service.backends(filters=lambda b: "measure_2" in b.supported_instructions)

[<IBMBackend('ibm_pittsburgh')>,
 <IBMBackend('ibm_boston')>,
 <IBMBackend('ibm_kingston')>]

# Choose the least busy backend that supports mid-circuit measurements (`measure_2`).

backend = service.least_busy(
    filters=lambda b: "measure_2" in b.supported_instructions,
    operational=True,
    simulator=False,
    dynamic_circuits=True,
)
# backend = service.backend(backend_name) # alternatively, you could choose a specific backend
print(backend.name)

ibm_boston

Costruisci una sequenza di circuiti stabilizzatori bit-flip che implementano più cicli di rilevamento e correzione degli errori

Il codice di bit-flip è tra gli esempi più semplici di un codice stabilizzatore. Protegge lo stato contro un singolo errore di bit-flip (X) su uno qualsiasi dei qubit di codifica. Considera l'azione dell'errore di bit-flip $X$ , che mappa $|0\rangle \rightarrow |1\rangle$ e $|1\rangle \rightarrow |0\rangle$ su uno qualsiasi dei nostri qubit, allora abbiamo $\epsilon = \{E_0, E_1, E_2 \} = \{IIX, IXI, XII\}$ . Il codice richiede cinque qubit: tre sono usati per codificare lo stato protetto (i "qubit di dati"), e i restanti due sono usati come qubit ancillari per la misurazione degli stabilizzatori.

Di seguito costruirai circuiti che (1) preparano i qubit dati nello stato logico $|\bar{1} \rangle$ , poi (2) eseguono più cicli di un ritardo di $5 \mu s$ seguito dalla correzione degli errori (incluso il reset dei qubit di sindrome), e (3) leggono lo stato dei qubit dati.

Testeremo anche il tempo di vita dello stato $|1\rangle$ senza usare la correzione degli errori includendo tre qubit di riferimento che prepariamo nello stato $|1\rangle$ , lasciamo inattivi e poi leggiamo.

def build_qc(
    qreg_data,
    qreg_syndrome,
    creg_data,
    creg_syndrome,
    qreg_ref=None,
    creg_ref=None,
):
    """Build a typical error correction circuit"""
    if qreg_ref:
        return QuantumCircuit(
            qreg_data,
            qreg_syndrome,
            creg_data,
            creg_syndrome,
            qreg_ref,
            creg_ref,
        )
    else:
        return QuantumCircuit(
            qreg_data, qreg_syndrome, creg_data, creg_syndrome
        )

def encode_bit_flip(circuit, qreg_data, qreg_ref=None) -> QuantumCircuit:
    """Encode bit-flip. This is done by simply adding a cx"""

    for q in qreg_data:
        circuit.x(q)

    if qreg_ref:
        for q in qreg_ref:
            circuit.x(q)

    circuit.barrier()

    return circuit

def measure_syndrome_bit(
    circuit, qreg_data, qreg_syndrome, creg_syndrome, qreg_ref=None
):
    """
    Measure the syndrome by measuring the parity.
    We reset our ancilla qubits after measuring the stabilizer
    so we can reuse them for repeated stabilizer measurements.
    Because we have already observed the state of the qubit,
    we can write the conditional reset protocol directly to
    avoid another round of qubit measurement if we used
    the `reset` instruction.
    """
    circuit.cx(qreg_data[0], qreg_syndrome[0])
    circuit.cx(qreg_data[1], qreg_syndrome[0])
    circuit.cx(qreg_data[0], qreg_syndrome[1])
    circuit.cx(qreg_data[2], qreg_syndrome[1])
    circuit.barrier()

    for q_measure, c_measure in zip(qreg_syndrome, creg_syndrome):
        circuit.append(MidCircuitMeasure(), [q_measure], [c_measure])

    with circuit.if_test((creg_syndrome[0], 1)):
        circuit.x(qreg_syndrome[0])
    with circuit.if_test((creg_syndrome[1], 1)):
        circuit.x(qreg_syndrome[1])

    circuit.barrier()
    return circuit

def apply_correction_bit(circuit, qreg_data, creg_syndrome):
    """We can detect where an error occurred and correct our state"""
    with circuit.if_test((creg_syndrome, 3)):
        circuit.x(qreg_data[0])
    with circuit.if_test((creg_syndrome, 1)):
        circuit.x(qreg_data[1])
    with circuit.if_test((creg_syndrome, 2)):
        circuit.x(qreg_data[2])
    circuit.barrier()
    return circuit

def apply_final_readout(
    circuit, qreg_data, creg_data, qreg_ref=None, creg_ref=None
):
    """Read out the final measurements"""

    circuit.barrier()
    if qreg_ref:
        circuit.measure(qreg_ref, creg_ref)
    circuit.measure(qreg_data, creg_data)

    return circuit

def build_error_correction_sequence(
    num_cycles, cycles_per_circuit, nq_ref=3, delay=None
) -> QuantumCircuit:
    circuits = []
    reps = []

    qreg_data = QuantumRegister(3, name="qdata")
    qreg_syndrome = QuantumRegister(2, name="qsyndrome")
    creg_data = ClassicalRegister(3, name="cdata")
    creg_syndrome = ClassicalRegister(2, name="csyndrome")
    qreg_ref = QuantumRegister(nq_ref, name="qreference")
    creg_ref = ClassicalRegister(nq_ref, name="creference")

    circuit = build_qc(
        qreg_data,
        qreg_syndrome,
        creg_data,
        creg_syndrome,
        qreg_ref=qreg_ref,
        creg_ref=creg_ref,
    )
    circuit = encode_bit_flip(circuit, qreg_data, qreg_ref=qreg_ref)

    circuit_n = circuit.copy()
    circuit_n = apply_final_readout(
        circuit_n, qreg_data, creg_data, qreg_ref=qreg_ref, creg_ref=creg_ref
    )
    circuits.append(circuit_n)
    reps.append(0)

    for i in range(1, num_cycles + 1):
        if delay:
            circuit.delay(delay, unit="us")
            circuit.barrier()
        circuit = measure_syndrome_bit(
            circuit,
            qreg_data,
            qreg_syndrome,
            creg_syndrome,
            qreg_ref=qreg_ref,
        )
        circuit = apply_correction_bit(circuit, qreg_data, creg_syndrome)
        circuit_n = circuit.copy()
        if i % cycles_per_circuit == 0:
            circuit_n = apply_final_readout(
                circuit_n,
                qreg_data,
                creg_data,
                qreg_ref=qreg_ref,
                creg_ref=creg_ref,
            )
            circuits.append(circuit_n)
            reps.append(i)

    return circuits, np.array(reps)

num_cycles = 40
cycles_per_circuit = 4
nq_ref = 3
circuits, rep_array = build_error_correction_sequence(
    num_cycles, cycles_per_circuit, nq_ref=3, delay=5
)

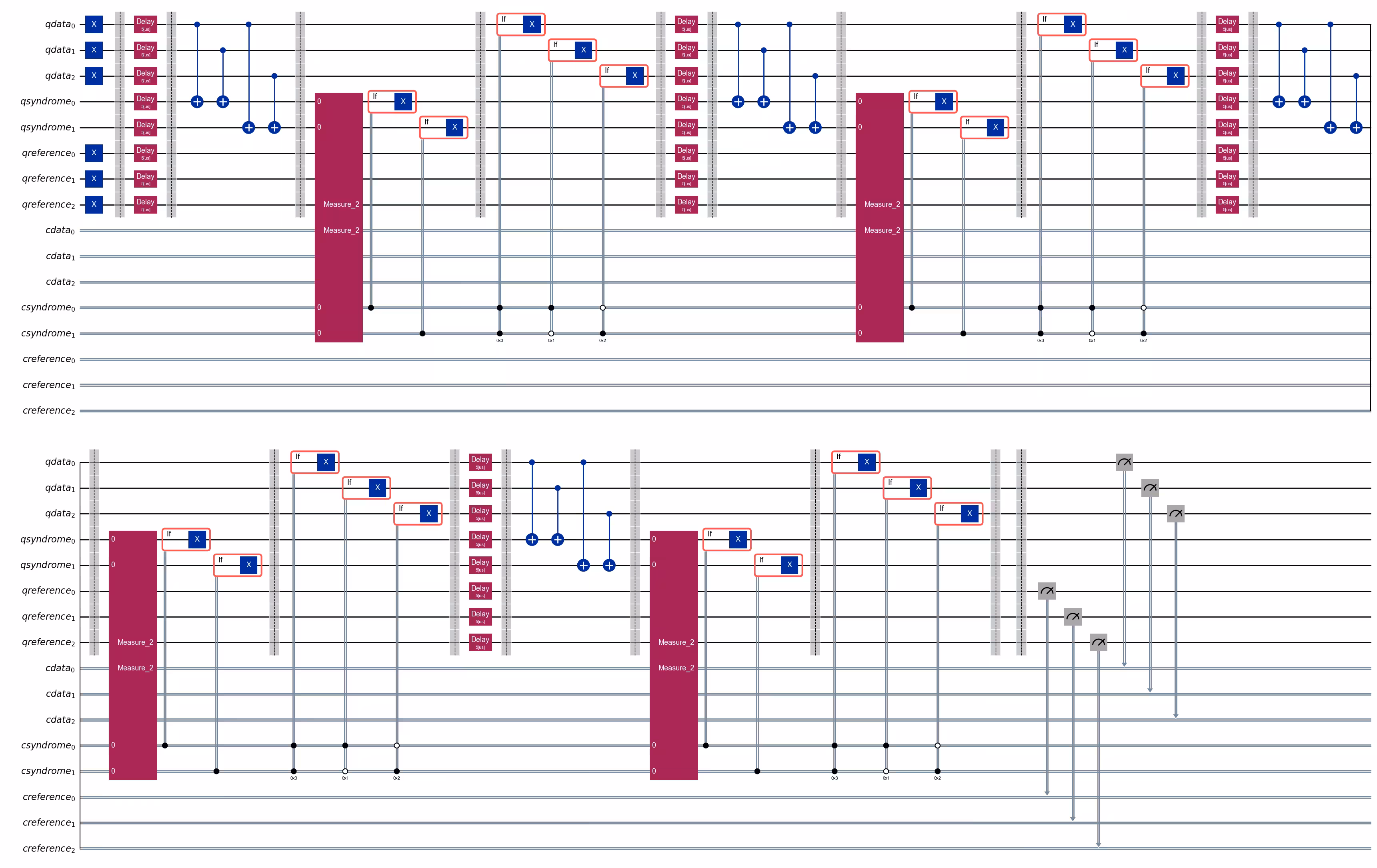

circuits[1].draw(output="mpl", cregbundle=False, fold=50)

Output of the previous code cell

Passo 2: Ottimizzare il problema per l'esecuzione hardware quantistica

Per ridurre il tempo totale di esecuzione del job, le primitive Qiskit accettano solo circuiti e osservabili conformi alle istruzioni e alla connettività supportate dal sistema di destinazione (denominati circuiti e osservabili ISA, Instruction Set Architecture). Scopri di più sulla transpilazione.

Generare circuiti ISA

Inizieremo trovando un layout iniziale (cioè, una selezione di qubit fisici a cui mappare i nostri circuiti) transpilando il più lungo dei nostri circuiti usando il preset pass manager con livello di ottimizzazione 3.

from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager

pm = generate_preset_pass_manager(backend=backend, optimization_level=3)
isa_circuit_ref = pm.run(circuits[-1])

init_layout = isa_circuit_ref.layout.initial_index_layout(
    filter_ancillas=True
)
print(init_layout)

[56, 44, 62, 43, 63, 22, 48, 67]

Come qubit di riferimento con cui confrontare la nostra memoria quantistica logica, sceglieremo i migliori qubit disponibili in termini di tempo di coerenza da smorzamento di ampiezza ( $T_1$ ).

# get all qubits ordered by T1
t1_data = []
for i in range(backend.num_qubits):
    try:
        t1_us = backend.properties().t1(i) * 1e6
    except Exception:
        t1_us = 0.0
    t1_data.append((i, t1_us))

t1_data_sorted = sorted(t1_data, key=lambda x: x[1], reverse=True)

# exclude the qubits we have already mapped the error correcting code to
t1_data_sorted = [
    t1_data for t1_data in t1_data_sorted if t1_data[0] not in init_layout[:5]
]

# use the best qubits in terms of T1 for the reference qubits
init_layout = init_layout[:5] + [t1_data[0] for t1_data in t1_data_sorted[:3]]
print(init_layout)

[56, 44, 62, 43, 63, 143, 131, 31]

# These are the resulting T1 times
properties = backend.properties()
print("Amplitude damping decoherence times for code data qubits:")
for q in init_layout[:3]:
    t1 = properties.t1(q)
    print(f"qubit {q}: T1 = {t1 * 1e6:.0f} mus")

print("\nAmplitude damping decoherence times for reference qubits:")
for q in init_layout[-3:]:
    t1 = properties.t1(q)
    print(f"qubit {q}: T1 = {t1 * 1e6:.0f} mus")

Amplitude damping decoherence times code data qubits:
qubit 56: T1 = 322 mus
qubit 44: T1 = 263 mus
qubit 62: T1 = 290 mus

Amplitude damping decoherence times reference qubits:
qubit 143: T1 = 442 mus
qubit 131: T1 = 410 mus
qubit 31: T1 = 401 mus

# now we transpile all circuits to this initial layout; this way each circuit is run on the same qubits and we can make a fair comparison
pm = generate_preset_pass_manager(
    backend=backend,
    optimization_level=3,
    initial_layout=init_layout,
)
isa_circuits = pm.run(circuits)

isa_circuits[1].draw("mpl", cregbundle=False, fold=50)

Output of the previous code cell

Passo 3. Eseguire utilizzando le primitive Qiskit

sampler = Sampler(mode=backend)

sampler.options.environment.job_tags = ["TUT-REPCODE"]
sampler.options.max_execution_time = 600  # this workload is expected to be under 10s, but it is generally a good habit to set a max execution time (here 600s = 10m)

job = sampler.run(isa_circuits, shots=1000)
print(job.job_id())

job.status()

'DONE'

Passo 4: Post-elaborare e restituire il risultato nel formato classico desiderato

Ora confronteremo i tassi di errore rispetto al tempo tra la memoria logica che usa il codice di ripetizione a 3 qubit da un lato, e i singoli qubit di riferimento non codificati dall'altro.

results = job.result()

def correct_counts(counts_dict):
    """
    Corrects the measured logical qubit encoded in the repetition code using majority vote
    """

    result = {"000": 0, "111": 0}
    for bitstring, count in counts_dict.items():
        key = "111" if bitstring.count("1") > 1 else "000"
        result[key] += count
    return result

accuracy = []  # logical qubit
accuracies_ref = np.zeros(
    (len(results), nq_ref)
)  # accuracies on individual reference qubits

for n, pub_result in enumerate(results):
    # logical accuracy (one minus error probability) for active error correction with repetition code
    counts = pub_result.data.cdata.get_counts()
    shots = sum(counts.values())
    counts_corrected = correct_counts(counts)
    accuracy.append(counts_corrected.get("111", 0) / shots)

    # accuracy for individual physical reference qubits without any error correction
    for i in range(nq_ref):
        counts = pub_result.data.creference.slice_bits(i).get_counts()
        accuracies_ref[n, i] = counts.get("1", 0) / shots

accuracy = np.array(accuracy)

def error_proba_t1(N, t1):
    """
    Exponential fitting function for amplitude damping vs. number of cycles
    """

    t_cycle = 7.3e-6  # approximate time per cycle = 5 mus delay + 2.3 mus for error correction
    return 1 - np.exp(-t_cycle * N / t1)

fig, ax = plt.subplots(1, 1, figsize=(15, 5))
ax.plot(
    rep_array, (1.0 - accuracy) * 100.0, "ko-", linewidth=3, label="rep code"
)

for i in range(nq_ref):
    accuracy_1q = accuracies_ref[:, i]
    if i == 0:
        ax.plot(
            rep_array,
            (1.0 - accuracy_1q) * 100.0,
            "go-",
            linewidth=1,
            label="1q reference",
        )
    else:
        ax.plot(rep_array, (1.0 - accuracy_1q) * 100.0, "go-", linewidth=1)

params_bf, pcov = curve_fit(
    error_proba_t1, rep_array, 1.0 - accuracy, bounds=([0, 5e-3])
)
t1_bf = params_bf[0]
print(f"Best-fit effective T1 = {t1_bf * 1e6:.0f} us")
error_prob_bf = error_proba_t1(
    rep_array, t1_bf
)  # np.array([1 - np.exp(-t_cycle * nt/t1) for nt in rep_array])
ax.plot(rep_array, error_prob_bf * 100.0, "k--", linewidth=1)

ax.set_xlabel("error correction rounds")
ax.set_ylabel("error [%]")
ax.set_ylim(bottom=0)
ax.legend(fontsize=15);

Best-fit effective T1 = 1397 us

Output of the previous code cell

Vediamo chiaramente un tempo di vita migliorato dello stato $|\bar{1}\rangle$ , anche rispetto ai migliori qubit fisici (non codificati). Tuttavia, tieni presente che questo esperimento corregge solo un tipo di errore, ossia i bit-flip. Puoi migliorare il tempo di vita del qubit logico? Potresti voler esplorare l'ottimizzazione del tempo di ritardo, l'aumento delle dimensioni del codice di ripetizione oltre $n=3$ , ecc.

Prossimi passi

Se hai trovato interessante questo lavoro, potrebbero interessarti i seguenti materiali:

Raccomandazioni

Corso Foundations of quantum error correction - scopri di più sulla correzione degli errori quantistici
Tutorial Low-overhead error detection with spacetime codes - scopri come usare i controlli di Pauli per rilevare errori e selezionare campioni a posteriori

Risultati di apprendimento​

Prerequisiti​

Contesto​

Requisiti​

Configurazione​

Esempio su simulatore a piccola scala​

Esempio su hardware a grande scala​

Passo 1. Mappare gli input classici a un problema quantistico​

Scegli un backend​

Costruisci una sequenza di circuiti stabilizzatori bit-flip che implementano più cicli di rilevamento e correzione degli errori​

Passo 2: Ottimizzare il problema per l'esecuzione hardware quantistica​

Generare circuiti ISA​

Passo 3. Eseguire utilizzando le primitive Qiskit​

Passo 4: Post-elaborare e restituire il risultato nel formato classico desiderato​

Prossimi passi​

Risultati di apprendimento

Prerequisiti

Contesto

Requisiti

Configurazione

Esempio su simulatore a piccola scala

Esempio su hardware a grande scala

Passo 1. Mappare gli input classici a un problema quantistico

Scegli un backend

Costruisci una sequenza di circuiti stabilizzatori bit-flip che implementano più cicli di rilevamento e correzione degli errori

Passo 2: Ottimizzare il problema per l'esecuzione hardware quantistica

Generare circuiti ISA

Passo 3. Eseguire utilizzando le primitive Qiskit

Passo 4: Post-elaborare e restituire il risultato nel formato classico desiderato

Prossimi passi
