Rilevamento degli errori a basso overhead con codici spaziotemporali

Stima dell'utilizzo: 10 secondi su un processore Heron r3 (NOTA: questa è solo una stima. Il vostro tempo di esecuzione potrebbe variare.)

Introduzione

Low-overhead error detection with spacetime codes [1] di Simon Martiel e Ali Javadi-Abhari propone di sintetizzare controlli spaziotemporali a basso peso e consapevoli della connettività per circuiti dominati da Clifford, quindi di post-selezionare su questi controlli per catturare guasti con un overhead molto inferiore rispetto alla correzione completa degli errori e con meno misurazioni rispetto alla mitigazione standard degli errori.

Questo articolo propone un metodo innovativo per il rilevamento degli errori nei circuiti quantistici (in particolare circuiti Clifford) che trova un equilibrio tra la correzione completa degli errori e tecniche di mitigazione più leggere. L'idea chiave è utilizzare codici spaziotemporali per generare "controlli" attraverso il circuito che sono in grado di catturare errori, con un overhead significativamente inferiore in termini di qubit e porte rispetto alla correzione completa degli errori tollerante ai guasti. Gli autori progettano algoritmi efficienti per selezionare controlli che siano a basso peso (coinvolgendo pochi qubit), compatibili con la connettività fisica del dispositivo e che coprano ampie regioni temporali e spaziali del circuito. Dimostrano l'approccio su circuiti con fino a 50 qubit logici e circa 2450 porte CZ, ottenendo guadagni di fedeltà da fisico a logico fino a 236x. Si noti inoltre che quando i circuiti includono più operazioni non-Clifford, il numero di controlli validi diminuisce esponenzialmente, indicando che il metodo funziona meglio per circuiti dominati da Clifford. Nel complesso, nel breve termine, il rilevamento degli errori tramite codici spaziotemporali può offrire un percorso pratico e a basso overhead per migliorare l'affidabilità nell'hardware quantistico.

Questa tecnica di rilevamento degli errori si basa sulla nozione di controlli di Pauli coerenti ed è basata sul lavoro Single-shot error mitigation by coherent Pauli checks [2] di van den Berg et al.

Più recentemente, l'articolo Big cats: entanglement in 120 qubits and beyond [3] di Javadi-Abhari et al., riporta la creazione di uno stato Greenberger-Horne-Zeilinger (GHZ) a 120 qubit, il più grande stato intrecciato multipartito ottenuto fino ad oggi su una piattaforma a qubit superconduttori. Utilizzando un compilatore consapevole dell'hardware, rilevamento degli errori a basso overhead e una tecnica di "uncomputation temporaneo" per ridurre il rumore, i ricercatori hanno raggiunto una fedeltà di 0,56 ± 0,03 con circa il 28% di efficienza di post-selezione. Il lavoro dimostra un intrecciamento genuino attraverso tutti i 120 qubit, convalidando molteplici metodi di certificazione della fedeltà, e segna un importante punto di riferimento per l'hardware quantistico scalabile.

Questo tutorial si basa su queste idee, guidandovi nell'implementazione dell'algoritmo di rilevamento degli errori prima su un circuito Clifford casuale di piccola scala e poi attraverso il compito della preparazione dello stato GHZ, per aiutarvi a sperimentare con il rilevamento degli errori sui vostri circuiti quantistici.

Requisiti

Prima di iniziare questo tutorial, assicuratevi di avere installato quanto segue:

• Qiskit SDK v2.0 o successivo, con supporto per la visualizzazione
• Qiskit Runtime v0.40 o successivo (pip install qiskit-ibm-runtime)
• Qiskit Aer v0.17.2 (pip install qiskit-aer)
• Qiskit Device Benchmarking (pip install "qiskit-device-benchmarking @ git+https://github.com/qiskit-community/qiskit-device-benchmarking.git")
• NumPy v2.3.2 (pip install numpy)
• Matplotlib v3.10.7 (pip install matplotlib)

Configurazione

# Added by doQumentation — required packages for this notebook
!pip install -q matplotlib numpy qiskit qiskit-aer qiskit-device-benchmarking qiskit-ibm-runtime

# Standard library imports
from collections import defaultdict, deque
from functools import partial

# External libraries
import matplotlib.pyplot as plt
import numpy as np

# Qiskit
from qiskit import ClassicalRegister, QuantumCircuit
from qiskit.circuit import Delay
from qiskit.circuit.library import RZGate, XGate
from qiskit.converters import circuit_to_dag, dag_to_circuit
from qiskit.quantum_info import Pauli, random_clifford
from qiskit.transpiler import AnalysisPass, PassManager
from qiskit.transpiler.passes import (
    ALAPScheduleAnalysis,
    CollectAndCollapse,
    PadDelay,
    PadDynamicalDecoupling,
    RemoveBarriers,
)
from qiskit.transpiler.passes.optimization.collect_and_collapse import (
    collect_using_filter_function,
    collapse_to_operation,
)
from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager
from qiskit.visualization import plot_histogram

# Qiskit Aer
from qiskit_aer import AerSimulator
from qiskit_aer.noise import NoiseModel, ReadoutError, depolarizing_error

# Qiskit IBM Runtime
from qiskit_ibm_runtime import QiskitRuntimeService
from qiskit_ibm_runtime import SamplerV2 as Sampler

# Qiskit Device Benchmarking
from qiskit_device_benchmarking.utilities.gate_map import plot_gate_map

Primo esempio

Per dimostrare questo metodo, iniziamo costruendo un semplice circuito Clifford. Il nostro obiettivo è essere in grado di rilevare quando si verificano determinati tipi di errore in questo circuito, in modo da poter scartare risultati di misurazione errati. Nella terminologia del rilevamento degli errori, questo è anche noto come il nostro circuito di carico utile.

circ = random_clifford(num_qubits=2, seed=11).to_circuit()
circ.draw("mpl")

Il nostro obiettivo è inserire un controllo di Pauli coerente in questo circuito di carico utile. Ma prima di farlo, separiamo questo circuito in strati. Questo sarà utile in seguito quando inseriremo porte di Pauli tra di essi.

# Separate circuit into layers
dag = circuit_to_dag(circ)
circ_layers = []
for layer in dag.layers():
    layer_as_circuit = dag_to_circuit(layer["graph"])
    circ_layers.append(layer_as_circuit)

# Create subplots
fig, (ax1, ax2, ax3, ax4, ax5) = plt.subplots(1, 5, figsize=(10, 4))

# Draw circuits on respective axes
circ_layers[0].draw(output="mpl", ax=ax1)
circ_layers[1].draw(output="mpl", ax=ax2)
circ_layers[2].draw(output="mpl", ax=ax3)
circ_layers[3].draw(output="mpl", ax=ax4)
circ_layers[4].draw(output="mpl", ax=ax5)

# Adjust layout to prevent overlap
plt.tight_layout()
plt.show()

Ora siamo pronti per aggiungere controlli di Pauli coerenti nel circuito di carico utile. Per farlo, dobbiamo costruire un "controllo valido" e inserirlo nel circuito. Un "controllo" in questo caso è un operatore capace di segnalare se si è verificato un errore nel circuito effettuando una misurazione su un qubit ancillare. È considerato un controllo valido quando gli operatori aggiuntivi inseriti nel circuito quantistico non modificano logicamente il circuito originale.

Questo controllo è in grado di rilevare tipi di errori che anticommutano con esso, e il controllo attiverà una misurazione dello stato $\ket{1}$ nel qubit ancillare invece di $\ket{0}$ attraverso il phase kickback. Pertanto, saremo in grado di scartare le misurazioni in cui è stato segnalato un errore.

In generale, i controlli di Pauli coerenti sono operatori di Pauli controllati inseriti in "fili" - posizioni spaziotemporali tra le porte. Il qubit ancillare responsabile della segnalazione dell'errore è il qubit di controllo.

Di seguito costruiamo un controllo valido per il circuito Clifford che abbiamo creato sopra. Possiamo dimostrare che questo controllo non cambia l'operazione del circuito mostrando che quando questi controlli di Pauli vengono propagati all'inizio del circuito, si annullano a vicenda. Questo è facilmente dimostrato perché un operatore di Pauli attraverso una porta Clifford è un altro operatore di Pauli.

In generale, si può usare un'euristica di decodifica come delineato in [1] per identificare controlli validi. Ai fini del nostro esempio iniziale, possiamo anche costruire controlli validi utilizzando condizioni analitiche di moltiplicazione delle porte di Pauli e Clifford.

# Define a valid check
pauli_1 = Pauli("ZI")
pauli_2 = Pauli("XZ")

circ_1 = circ_layers[0].compose(circ_layers[1])
circ_1.draw("mpl")

pauli_1_ev = pauli_1.evolve(circ_1, frame="h")
pauli_1_ev

Pauli('-ZI')

circ_2 = circ.copy()
circ_2.draw("mpl")

pauli_2_ev = pauli_2.evolve(circ_2, frame="h")
pauli_2_ev

Pauli('-ZI')

pauli_1_ev.dot(pauli_2_ev)

Pauli('II')

Come possiamo vedere, abbiamo un controllo valido, poiché gli operatori di Pauli inseriti hanno semplicemente lo stesso effetto di un operatore identità sul circuito. Ora possiamo inserire questi controlli nel circuito con un qubit ancillare. Questo qubit ancillare, o qubit di controllo, inizia nello stato $\ket{+}$. Include le versioni controllate delle operazioni di Pauli delineate sopra ed è infine misurato nella base $X$. Questo qubit di controllo è ora in grado di catturare errori nel circuito di carico utile senza alterarlo logicamente. Questo perché certi tipi di rumore nel circuito di carico utile modificheranno lo stato del qubit di controllo, e sarà misurato "1" invece di "0" nel caso in cui si verifichi tale errore.

# New circuit with 3 qubits (2 payload + 1 ancilla for check)
circ_meas = QuantumCircuit(3)
circ_meas.h(0)
circ_meas.compose(circ_layers[0], [1, 2], inplace=True)
circ_meas.compose(circ_layers[1], [1, 2], inplace=True)
circ_meas.cz(0, 2)
circ_meas.compose(circ_layers[2], [1, 2], inplace=True)
circ_meas.compose(circ_layers[3], [1, 2], inplace=True)
circ_meas.compose(circ_layers[4], [1, 2], inplace=True)
circ_meas.cz(0, 1)
circ_meas.cx(0, 2)
circ_meas.h(0)

# Add measurement to payload qubits
c0 = ClassicalRegister(2, name="c0")
circ_meas.add_register(c0)
circ_meas.measure(1, c0[0])
circ_meas.measure(2, c0[1])

# Add measurement to check qubit
c1 = ClassicalRegister(1, name="c1")
circ_meas.add_register(c1)
circ_meas.measure(0, c1[0])

# Visualize the final circuit with the inserted checks
circ_meas.draw("mpl")

Se il qubit di controllo viene misurato come "0", manteniamo quella misurazione. Se viene misurato come "1", allora questo significa che si è verificato un errore nel circuito di carico utile e scartiamo quella misurazione.

# Noiseless simulation using stabilizer method
sim_stab = AerSimulator(method="stabilizer")
res = sim_stab.run(circ_meas, shots=1000).result()
counts_noiseless = res.get_counts()
print(f"Stabilizer simulation result: {counts_noiseless}")

Stabilizer simulation result: {'0 11': 523, '0 01': 477}

# Plot the noiseless results
# Note that the first bit in the key corresponds to the check qubit
plot_histogram(counts_noiseless)

Si noti che con un simulatore ideale, il qubit di controllo non rileva alcun errore. Ora introduciamo un modello di rumore nella simulazione e vediamo come il qubit di controllo cattura gli errori.

# Qiskit Aer noise model
noise = NoiseModel()
p2 = 0.003  # two-qubit depolarizing per CZ
p1 = 0.001  # one-qubit depolarizing per 1q Clifford
pr = 0.01  # readout bit-flip probability

# 1q depolarizing on common 1q gates
e1 = depolarizing_error(p1, 1)
for g1 in ["id", "rz", "sx", "x", "h", "s"]:
    noise.add_all_qubit_quantum_error(e1, g1)

# 2q depolarizing on CZ
e2 = depolarizing_error(p2, 2)
noise.add_all_qubit_quantum_error(e2, "cz")

# Readout error on measure
ro = ReadoutError([[1 - pr, pr], [pr, 1 - pr]])
noise.add_all_qubit_readout_error(ro)

# Qiskit Aer simulation with noise model
aer = AerSimulator(method="automatic", seed_simulator=43210)
job = aer.run(circ_meas, shots=1000, noise_model=noise)
result = job.result()
counts_noisy = result.get_counts()
print(f"Noise model simulation result: {counts_noisy}")

Noise model simulation result: {'1 01': 5, '0 11': 478, '1 11': 6, '1 00': 2, '1 10': 1, '0 01': 500, '0 00': 5, '0 10': 3}

plot_histogram(counts_noisy)

Come possiamo vedere, alcune misurazioni hanno catturato l'errore contrassegnando il qubit di controllo come "1", che sono visibili nelle ultime quattro colonne. Queste misurazioni vengono scartate. Nota: il qubit ancillare può anche introdurre nuovi errori nel circuito. Per ridurre l'effetto di questo, possiamo inserire controlli annidati con qubit ancillari aggiuntivi nel circuito quantistico.

Esempio reale: preparare uno stato GHZ su hardware reale

Passo 1: mappare gli input classici a un problema quantistico

Ora dimostriamo un compito significativo per gli algoritmi di calcolo quantistico, che è la preparazione di uno stato GHZ. Dimostreremo come farlo su un backend reale utilizzando il rilevamento degli errori.

# Set optional seed for reproducibility
SEED = 1

if SEED:
    np.random.seed(SEED)

L'algoritmo di rilevamento degli errori per la preparazione dello stato GHZ rispetta la topologia dell'hardware. Iniziamo selezionando l'hardware desiderato.

# This is used to run on real hardware
service = QiskitRuntimeService()

# Choose a backend to build GHZ on
backend_name = service.least_busy(
    operational=True, simulator=False, min_num_qubits=133
)

backend = service.backend(backend_name)
coupling_map = backend.target.build_coupling_map()

Uno stato GHZ su $n$ qubit è definito come $\lvert \mathrm{GHZ}_n\rangle \;=\; \frac{1}{\sqrt{2}}\Big(\lvert 0\rangle^{\otimes n} \,+\, \lvert 1\rangle^{\otimes n}\Big).$

Un approccio molto ingenuo per preparare lo stato GHZ sarebbe quello di scegliere un qubit radice con una porta Hadamard iniziale, che mette il qubit in uno stato di sovrapposizione uguale, e quindi intrecciare questo qubit con ogni altro qubit. Questo non è un buon approccio, poiché richiede interazioni CNOT a lungo raggio e profonde. In questo tutorial, utilizzeremo molteplici tecniche insieme al rilevamento degli errori per preparare in modo affidabile lo stato GHZ su hardware reale.

Step 2: Ottimizzare il problema per l'esecuzione su hardware quantistico

Mappare lo stato GHZ sull'hardware

Per prima cosa, cerchiamo una radice per mappare il circuito GHZ sull'hardware. Rimuoviamo gli archi/nodi i cui errori CZ, errori di misurazione e valori T2 sono peggiori delle soglie indicate di seguito. Questi non saranno inclusi nel circuito GHZ.

def bad_cz(target, threshold=0.01):
    """Return list of edges whose CZ error is worse than threshold."""
    undirected_edges = []
    for edge in backend.target.build_coupling_map().get_edges():
        if (edge[1], edge[0]) not in undirected_edges:
            undirected_edges.append(edge)
    edges = undirected_edges
    cz_errors = {}
    for edge in edges:
        cz_errors[edge] = target["cz"][edge].error
    worst_edges = sorted(cz_errors.items(), key=lambda x: x[1], reverse=True)
    return [list(edge) for edge, error in worst_edges if error > threshold]

def bad_readout(target, threshold=0.01):
    """Return list of nodes whose measurement error is worse than threshold."""
    meas_errors = {}
    for node in range(backend.num_qubits):
        meas_errors[node] = target["measure"][(node,)].error
    worst_nodes = sorted(
        meas_errors.items(), key=lambda x: x[1], reverse=True
    )
    return [node for node, error in worst_nodes if error > threshold]

def bad_coherence(target, threshold=60):
    """Return list of nodes whose T2 value is lower than threshold."""
    t2s = {}
    for node in range(backend.num_qubits):
        t2 = target.qubit_properties[node].t2
        t2s[node] = t2 * 1e6 if t2 else 0
    worst_nodes = sorted(t2s.items(), key=lambda x: x[1])
    return [node for node, val in worst_nodes if val < threshold]

THRESH_CZ = 0.025  # exclude from BFS those edges whose CZ error is worse than this threshold
THRESH_MEAS = 0.15  # exclude from BFS those nodes whose measurement error is worse than this threshold
THRESH_T2 = 10  # exclude from BFS those nodes whose T2 value is lower than this threshold

bad_edges = bad_cz(backend.target, threshold=THRESH_CZ)
bad_nodes_readout = bad_readout(backend.target, threshold=THRESH_MEAS)
dead_qubits = bad_readout(backend.target, threshold=0.4)
bad_nodes_coherence = bad_coherence(backend.target, threshold=THRESH_T2)
bad_nodes = list(set(bad_nodes_readout) | set(bad_nodes_coherence))
print(f"{len(bad_edges)} bad edges: \n{bad_edges}")
print(f"{len(bad_nodes)} bad nodes: \n{bad_nodes}")

17 bad edges:
[[30, 31], [112, 113], [113, 114], [113, 119], [120, 121], [130, 131], [145, 146], [146, 147], [111, 112], [55, 59], [64, 65], [131, 138], [131, 132], [119, 133], [129, 130], [47, 57], [29, 38]]
5 bad nodes:
[1, 113, 131, 146, 120]

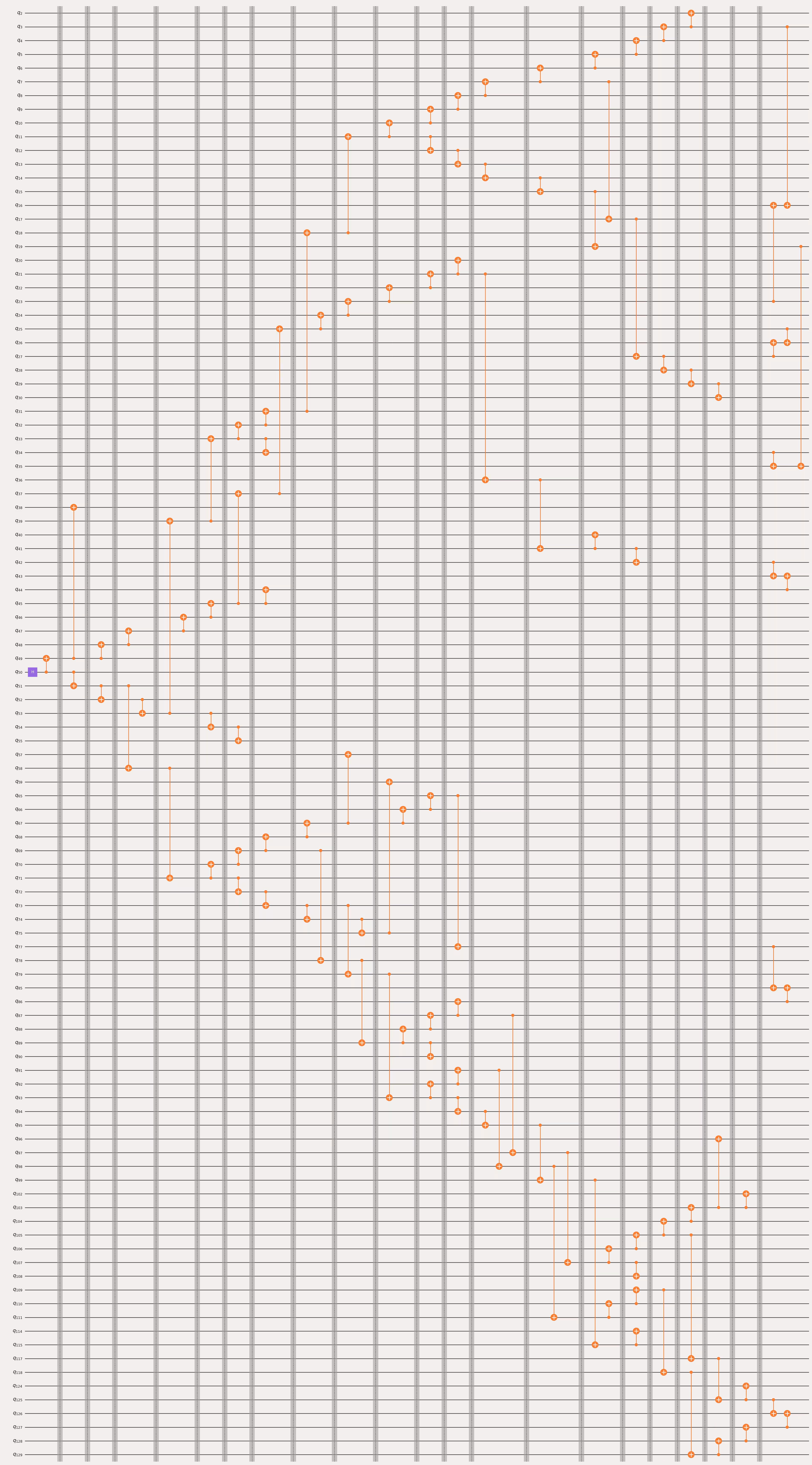

Utilizzando la funzione sottostante, costruiamo il circuito GHZ sull'hardware scelto partendo dalla radice e utilizzando la ricerca in ampiezza (BFS).

def parallel_ghz(root, num_qubits, backend, bad_edges, skip):
    """
    Build a GHZ state of size `num_qubits` on the given `backend`,
    starting from `root`, expanding in BFS order.

    At each BFS layer, every active qubit adds at most one new neighbor
    (so that two-qubit operations can run in parallel with no qubit conflicts).

    It grows the entanglement tree outward layer-by-layer.
    """

    # -------------------------------------------------------------
    # (1) Filter usable connections from the backend coupling map
    # -------------------------------------------------------------
    # The coupling map lists all directed hardware connections as (control, target).
    # We remove edges that are:
    #   - listed in `bad_edges` (or their reversed form)
    #   - involve a qubit in the `skip` list
    cmap = backend.configuration().coupling_map
    edges = [
        e
        for e in cmap
        if e not in bad_edges
        and [e[1], e[0]] not in bad_edges
        and e[0] not in skip
        and e[1] not in skip
    ]

    # -------------------------------------------------------------
    # (2) Build an undirected adjacency list for traversal
    # -------------------------------------------------------------
    # Even though coupling_map edges are directed, BFS expansion just needs
    # connectivity information (so we treat edges as undirected for search).
    adj = defaultdict(list)
    for u, v in edges:
        adj[u].append(v)
        adj[v].append(u)

    # -------------------------------------------------------------
    # (3) Initialize the quantum circuit and BFS state
    # -------------------------------------------------------------
    n = backend.configuration().num_qubits
    qc = QuantumCircuit(
        n
    )  # create a circuit with same number of qubits as hardware
    visited = [
        root
    ]  # record the order qubits are added to the GHZ chain/tree
    queue = deque([root])  # BFS queue (start from root)
    explored = defaultdict(
        set
    )  # to track which neighbors each node has already explored
    layers = []  # list of per-layer (control, target) gate tuples
    qc.h(root)  # GHZ states start with a Hadamard on the root qubit

    # -------------------------------------------------------------
    # (4) BFS expansion: build the GHZ tree one layer at a time
    # -------------------------------------------------------------
    # Loop until we’ve added the desired number of qubits to the GHZ
    while queue and len(visited) < num_qubits:
        layer = []  # collect new (control, target) pairs for this layer
        current = list(
            queue
        )  # snapshot current frontier (so queue mutations don’t affect iteration)
        busy = (
            set()
        )  # track qubits already used in this layer (to avoid conflicts)

        for node in current:
            queue.popleft()

            # find one unvisited neighbor of this node not already explored
            unvisited_neighbors = [
                nb
                for nb in adj[node]
                if nb not in visited and nb not in explored[node]
            ]

            if unvisited_neighbors:
                nb = unvisited_neighbors[
                    0
                ]  # pick the first available neighbor
                visited.append(nb)  # mark it as part of the GHZ structure
                queue.append(
                    node
                )  # re-enqueue current node (can keep growing)
                queue.append(nb)  # enqueue the newly added qubit
                explored[node].add(nb)  # mark that edge as explored
                layer.append(
                    (node, nb)
                )  # schedule a CNOT between node and neighbor
                busy.update([node, nb])  # reserve both qubits for this layer

                # stop early if we've reached the desired number of qubits
                if len(visited) == num_qubits:
                    break
            # else: node has no unused unvisited neighbors left → skip

        if layer:
            # add all pairs (node, nb) scheduled this round to layers
            layers.append(layer)
        else:
            # nothing new discovered this pass → done
            break

    # -------------------------------------------------------------
    # (5) Emit all layers into the quantum circuit
    # -------------------------------------------------------------
    # For each layer:
    #   - apply a CX gate for every (control, target) pair
    #   - insert a barrier so transpiler keeps layer structure
    for layer in layers:
        for q1, q2 in layer:
            qc.cx(q1, q2)
        qc.barrier()

    # -------------------------------------------------------------
    # (6) Return outputs
    # -------------------------------------------------------------
    # qc: the built quantum circuit
    # visited: order of qubits added
    # layers: list of parallelizable two-qubit operations per step
    return qc, visited, layers

Ora cerchiamo ripetutamente la radice migliore, da cui avrà origine il circuito GHZ.

ROOT = None  # root for BFS search
GHZ_SIZE = 100  # number of (data) qubits in the GHZ state
SKIP = []  # nodes to intentionally skip so that we have a better chance for finding checks

# Search for the best root (yielding the shallowest GHZ)
if ROOT is None:
    best_root = -1
    base_depth = 100
    for root in range(backend.num_qubits):
        qc, ghz_qubits, _ = parallel_ghz(
            root, GHZ_SIZE, backend, bad_edges, SKIP
        )
        if len(ghz_qubits) != GHZ_SIZE:
            continue
        depth = qc.depth(lambda x: x.operation.num_qubits == 2)
        if depth < base_depth:
            best_root = root
            base_depth = depth
    ROOT = best_root

Ora costruiamo il circuito GHZ partendo da un nodo specifico - ovvero, la radice migliore - cercando la profondità minima utilizzando la ricerca in ampiezza.

# Build a GHZ starting at the best root
qc, ghz_qubits, _ = parallel_ghz(
    ROOT, GHZ_SIZE, backend, bad_edges, SKIP + bad_nodes
)
base_depth = qc.depth(lambda x: x.operation.num_qubits == 2)
base_count = qc.size(lambda x: x.operation.num_qubits == 2)
print(f"base depth: {base_depth}, base count: {base_count}")
print(f"ROOT: {ROOT}")
if len(ghz_qubits) != GHZ_SIZE:
    raise Exception("No GHZ found. Relax error thresholds.")

base depth: 17, base count: 99
ROOT: 50

Abbiamo bisogno di un'ultima considerazione prima di inserire controlli validi. Questa è relativa al concetto di "copertura", che è una misura di quanti fili in un circuito quantistico un controllo può coprire. Con una copertura maggiore, possiamo rilevare errori su una parte più ampia del circuito. Con questa misura, possiamo selezionare tra i controlli validi quelli con la copertura del circuito più alta. In altre parole, utilizzeremo la funzione weighted_coverage per valutare diversi controlli per il circuito GHZ.

def weighted_coverage(layers, parities, w_idle=0.2, w_gate=0.8):
    """
    Compute weighted fraction (idle + gate) of wires that are
    covered by at least one parity to all active wires.
    """
    wires = active_wires(layers)  # defined below
    covered_by_any = {n_layer: set() for n_layer in range(len(layers))}
    for parity in parities:
        trace = z_trace_backward(layers, parity)  # defined below
        for n_layer, qs in trace.items():
            covered_by_any[n_layer] |= qs
    covered_weight = 0
    total_weight = 0
    for n_layer in range(len(layers)):
        idle = wires[n_layer]["idle"]
        gate = wires[n_layer]["gate"]
        total_weight += w_idle * len(idle) + w_gate * len(gate)
        covered_idle = covered_by_any[n_layer] & idle
        covered_gate = covered_by_any[n_layer] & gate
        covered_weight += w_idle * len(covered_idle) + w_gate * len(
            covered_gate
        )
    return covered_weight / total_weight if total_weight > 0 else 0

def active_wires(layers):
    """
    Returns per-layer dict with two sets:
    - 'idle': activated wires that are idle in this layer
    - 'gate': activated wires that are control/target of a CNOT at this layer
    """
    first_activation = {}
    for n_layer, layer in enumerate(layers):
        for c, t in layer:
            first_activation.setdefault(c, n_layer)
            first_activation.setdefault(t, n_layer)
    result = {}
    for n_layer in range(len(layers)):
        active = {
            q
            for q, n_layer0 in first_activation.items()
            if n_layer >= n_layer0
        }
        gate = {q for c, t in layers[n_layer] for q in (c, t)}
        idle = active - gate
        result[n_layer] = {"idle": idle, "gate": gate}
    return result

def z_trace_backward(layers, initial_Zs):
    """
    Backward propagate Zs with parity cancellation.
    Returns {layer: set of qubits with odd parity Z at that layer}.
    """
    wires = active_wires(layers)
    support = set(initial_Zs)
    trace = {}
    for n_layer in range(len(layers) - 1, -1, -1):
        active = wires[n_layer]["idle"] | wires[n_layer]["gate"]
        trace[n_layer] = support & active
        # propagate backwards
        new_support = set()
        for q in support:
            hit = False
            for c, t in layers[n_layer]:
                if q == t:  # Z on target: copy to control
                    new_support ^= {t, c}  # toggle both
                    hit = True
                    break
                elif q == c:  # Z on control: passes through
                    new_support ^= {c}
                    hit = True
                    break
            if not hit:  # unaffected
                new_support ^= {q}
        support = new_support
    return trace

Ora possiamo inserire i controlli nel circuito GHZ. Trovare controlli validi è molto conveniente per lo stato GHZ, poiché qualsiasi operatore di Pauli $Z$ a due qubit $Z_i Z_j$ che agisce su qualsiasi coppia di qubit $i,j$ del circuito GHZ è un supporto e quindi un controllo valido.

Notate inoltre che i controlli in questo caso sono operatori $Z$ controllato con porte Hadamard adiacenti a sinistra e a destra sul qubit ancilla. Questo è equivalente a una porta CNOT applicata al qubit ancilla. Il codice sottostante inserisce i controlli nel circuito.

# --- Tunables controlling the search space / scoring ---
MAX_SKIPS = 10  # at most how many qubits to skip (in addition to the bad ones and the ones forced to skip above)
SHUFFLES = 200  # how many times to try removing nodes for checks
MAX_DEPTH_INCREASE = 10  # how far from the base GHZ depth to go to include checks (increase this for more checks at expense of depth)

W_IDLE = 0.2  # weight of errors to consider during idle timesteps
W_GATE = 0.8  # weight of errors to consider during gates

# Remove random nodes from the GHZ and build from the root again to increase checks
degree_two_nodes = [
    i
    for i in ghz_qubits
    if all(n in ghz_qubits for n in coupling_map.neighbors(i))
    and len(coupling_map.neighbors(i)) >= 2
]

# --- Best-so-far tracking for the randomized search ---
num_checks = 0
best_covered_fraction = -1
best_qc = qc
best_checks = []
best_parities = []
best_layers = []

# Outer loop: vary how many GHZ nodes we try skipping (0..MAX_SKIPS-1)
for num_skips in range(MAX_SKIPS):
    # Inner loop: try SHUFFLES random choices of 'num_skips' nodes to skip
    for _ in range(SHUFFLES):
        # Construct the skip set:
        #   - pre-existing forced SKIP
        #   - plus a random sample of 'degree_two_nodes' of size 'num_skips'
        skip = SKIP + list(np.random.choice(degree_two_nodes, num_skips))

        # Rebuild the GHZ using the current skip set and bad_nodes
        qc, ghz_qubits, layers = parallel_ghz(
            ROOT, GHZ_SIZE, backend, bad_edges, skip + bad_nodes
        )

        # Measure circuit cost as 2-qubit-gate depth only
        depth = qc.depth(lambda x: x.operation.num_qubits == 2)

        # If we failed to reach the target GHZ size, discard this attempt
        if len(ghz_qubits) != GHZ_SIZE:
            continue

        # --- Build "checks" around the GHZ we just constructed ---
        # A check qubit is a non-GHZ, non-dead qubit that has ≥2 neighbors inside the GHZ
        # and all those incident edges are usable (i.e., not in bad_edges).
        checks = []
        parities = []
        for i in range(backend.num_qubits):
            neighbors = [
                n for n in coupling_map.neighbors(i) if n in ghz_qubits
            ]

            if (
                i not in ghz_qubits
                and i not in dead_qubits
                and len(neighbors) >= 2
                and not any(
                    [
                        [neighbor, i] in bad_edges
                        or [i, neighbor] in bad_edges
                        for neighbor in neighbors
                    ]
                )
            ):
                # Record this qubit as a check qubit
                checks.append(i)
                parities.append((neighbors[0], neighbors[1]))
                # Physically couple the check qubit 'i' to the two GHZ neighbors via CNOTs
                # (This is the actual "check" attachment in the circuit.)
                qc.cx(neighbors[0], i)
                qc.cx(neighbors[1], i)

        # Score this design using the weighted coverage metric over the GHZ build layers
        covered_fraction = weighted_coverage(
            layers=layers, parities=parities, w_idle=W_IDLE, w_gate=W_GATE
        )

        # Keep it only if:
        #   - coverage improves over the best so far, AND
        #   - the 2q depth budget isn't blown by more than MAX_DEPTH_INCREASE
        if (
            covered_fraction > best_covered_fraction
            and depth <= base_depth + MAX_DEPTH_INCREASE
        ):
            best_covered_fraction = covered_fraction
            best_qc = qc
            best_ghz_qubits = ghz_qubits
            best_checks = checks
            best_parities = parities
            best_layers = layers

Ora possiamo stampare i qubit utilizzati nel circuito GHZ e i qubit di controllo.

# --- After search, report the best design found ---
qc = best_qc
checks = best_checks
parities = best_parities
layers = best_layers
ghz_qubits = best_ghz_qubits
if len(ghz_qubits) != GHZ_SIZE:
    raise Exception("No GHZ found. Relax error thresholds.")

print(f"GHZ qubits: {ghz_qubits} {len(ghz_qubits)}")
print(f"Check qubits: {checks} {len(checks)}")

covered_fraction = weighted_coverage(
    layers=layers, parities=parities, w_idle=W_IDLE, w_gate=W_GATE
)
print(
    "Covered fraction (no idle): ",
    weighted_coverage(
        layers=layers, parities=parities, w_idle=0.0, w_gate=1.0
    ),
)

GHZ qubits: [50, 49, 51, 38, 52, 48, 58, 53, 47, 71, 39, 46, 70, 54, 33, 45, 72, 69, 55, 32, 37, 73, 68, 34, 31, 44, 25, 74, 78, 67, 18, 24, 79, 75, 89, 57, 11, 23, 93, 59, 88, 66, 10, 22, 92, 90, 87, 65, 12, 9, 21, 94, 91, 86, 77, 13, 8, 20, 95, 98, 97, 14, 7, 36, 99, 111, 107, 15, 6, 41, 115, 110, 106, 19, 17, 5, 40, 114, 109, 108, 105, 27, 4, 42, 118, 104, 28, 3, 129, 117, 103, 29, 2, 128, 125, 96, 30, 127, 124, 102] 100
Check qubits: [16, 26, 35, 43, 85, 126] 6
Covered fraction (no idle):  0.4595959595959596

Possiamo anche stampare alcune statistiche sugli errori.

def circuit_errors(target, circ, error_type="cz"):
    """
    Pull per-resource error numbers from a Qiskit Target
    for ONLY the qubits/edges actually used by `circ`.

    Args:
        target: qiskit.transpiler.Target (e.g., backend.target)
        circ:   qiskit.QuantumCircuit
        error_type: one of {"cz", "meas", "t1", "t2"}:
            - "cz"   -> 2q CZ gate error on the circuit's used edges
            - "meas" -> measurement error on the circuit's used qubits
            - "t1"   -> T1 (converted to microseconds) on used qubits
            - "t2"   -> T2 (converted to microseconds) on used qubits

    Returns:
        list[float] of the requested quantity for the active edges/qubits.
    """

    # Get all 2-qubit edges that appear in the circuit (as undirected pairs).
    active_edges = active_gates(circ)  # e.g., {(0,1), (2,3), ...}

    # Intersect those with the device coupling map (so we only query valid edges).
    # Note: target.build_coupling_map().get_edges() yields directed pairs.
    edges = [
        edge
        for edge in target.build_coupling_map().get_edges()
        if tuple(sorted(edge)) in active_edges
    ]

    # Deduplicate direction: keep only one orientation of each edge.
    undirected_edges = []
    for edge in edges:
        if (edge[1], edge[0]) not in undirected_edges:
            undirected_edges.append(edge)
    edges = undirected_edges  # (not used later—see note below)

    # Accumulators for different error/physics quantities
    cz_errors, meas_errors, t1_errors, t2_errors = [], [], [], []

    # For every active (undirected) edge in the circuit, fetch its CZ error.
    # NOTE: Uses active_gates(circ) again (undirected tuples). This assumes
    # `target['cz']` accepts undirected indexing; many Targets store both directions.
    for edge in active_gates(circ):
        cz_errors.append(target["cz"][edge].error)

    # For every active qubit, fetch measure error and T1/T2 (converted to µs).
    for qubit in active_qubits(circ):
        meas_errors.append(target["measure"][(qubit,)].error)
        t1_errors.append(
            target.qubit_properties[qubit].t1 * 1e6
        )  # seconds -> microseconds
        t2_errors.append(
            target.qubit_properties[qubit].t2 * 1e6
        )  # seconds -> microseconds

    # Select which set to return.
    if error_type == "cz":
        return cz_errors
    elif error_type == "meas":
        return meas_errors
    elif error_type == "t1":
        return t1_errors
    else:
        return t2_errors

def active_qubits(circ):
    """
    Return a list of qubit indices that participate in at least one
    non-delay, non-barrier instruction in `circ`.
    """
    active_qubits = set()
    for inst in circ.data:
        # Skip scheduling artifacts that don’t act on state
        if (
            inst.operation.name != "delay"
            and inst.operation.name != "barrier"
        ):
            for qubit in inst.qubits:
                q = circ.find_bit(
                    qubit
                ).index  # map Qubit object -> integer index
                active_qubits.add(q)
    return list(active_qubits)

def active_gates(circ):
    """
    Return a set of undirected 2-qubit edges (i, j) that appear in `circ`.
    """
    used_2q_gates = set()
    for inst in circ:
        if inst.operation.num_qubits == 2:
            qs = inst.qubits
            # map Qubit objects -> indices, then sort to make the edge undirected
            qs = sorted([circ.find_bit(q).index for q in qs])
            used_2q_gates.add(tuple(sorted(qs)))
    return used_2q_gates

# ---- Print summary statistics ----
cz_errors = circuit_errors(backend.target, qc, error_type="cz")
meas_errors = circuit_errors(backend.target, qc, error_type="meas")
t1_errors = circuit_errors(backend.target, qc, error_type="t1")
t2_errors = circuit_errors(backend.target, qc, error_type="t2")

np.set_printoptions(linewidth=np.inf)
print(
    f"cz errors: \n mean: {np.round(np.mean(cz_errors), 3)}, max: {np.round(np.max(cz_errors), 3)}"
)
print(
    f"meas errors: \n mean: {np.round(np.mean(meas_errors), 3)}, max: {np.round(np.max(meas_errors), 3)}"
)
print(
    f"t1 errors: \n mean: {np.round(np.mean(t1_errors), 1)}, min: {np.round(np.min(t1_errors), 1)}"
)
print(
    f"t2 errors: \n mean: {np.round(np.mean(t2_errors), 1)}, min: {np.round(np.min(t2_errors), 1)}"
)

cz errors:
 mean: 0.002, max: 0.012
meas errors:
 mean: 0.014, max: 0.121
t1 errors:
 mean: 267.9, min: 23.6
t2 errors:
 mean: 155.9, min: 13.9

Come in precedenza, possiamo simulare prima il circuito in assenza di rumore per garantire la correttezza del circuito di preparazione dello stato GHZ.

# --- Simulate to ensure correctness ---

qc_meas = qc.copy()

# Add measurements to the GHZ qubits
c1 = ClassicalRegister(len(ghz_qubits), "c1")
qc_meas.add_register(c1)
for q, c in zip(ghz_qubits, c1):
    qc_meas.measure(q, c)

# Add measurements to the check qubits
if len(checks) > 0:
    c2 = ClassicalRegister(len(checks), "c2")
    qc_meas.add_register(c2)
    for q, c in zip(checks, c2):
        qc_meas.measure(q, c)

# Simulate the circuit with stabilizer method
sim_stab = AerSimulator(method="stabilizer")
res = sim_stab.run(qc_meas, shots=1000).result()
counts = res.get_counts()
print("Stabilizer simulation result:")
print(counts)

# Rename keys to "0 0" and "0 1" for easier plotting
# First len(checks) bits are check bits, rest are GHZ bits
keys = list(counts.keys())
for key in keys:
    check_bits = key[: len(checks)]
    ghz_bits = key[(len(checks) + 1) :]
    if set(check_bits) == {"0"} and set(ghz_bits) == {"0"}:
        counts["0 0"] = counts.pop(key)
    elif set(check_bits) == {"0"} and set(ghz_bits) == {"1"}:
        counts["0 1"] = counts.pop(key)
    else:
        continue

plot_histogram(counts)

Stabilizer simulation result:
{'000000 1111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111': 525, '000000 0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000': 475}

Step 3: Eseguire utilizzando le primitive Qiskit

Ora siamo pronti per eseguire il circuito su hardware reale e dimostrare come il protocollo di rilevamento degli errori possa catturare errori nella preparazione dello stato GHZ.

BAD_QUBITS = []  # specify any additional bad qubits to avoid (this is specific to the chosen backend)
SHOTS = 10000  # number of shots

Definiamo una funzione di supporto per aggiungere misurazioni al circuito GHZ.

def add_measurements(qc, ghz_qubits, checks):
    # --- Measure each set of qubits into different classical registers to facilitate post-processing ---

    # Add measurements to the GHZ qubits
    c1 = ClassicalRegister(len(ghz_qubits), "c1")
    qc.add_register(c1)
    for q, c in zip(ghz_qubits, c1):
        qc.measure(q, c)

    # Add measurements to the check qubits
    c2 = ClassicalRegister(len(checks), "c2")
    qc.add_register(c2)
    for q, c in zip(checks, c2):
        qc.measure(q, c)

    return qc

Prima dell'esecuzione, rappresentiamo graficamente il layout dei qubit GHZ e dei qubit di controllo sull'hardware selezionato.

# Plot the layout of GHZ and check qubits on the device
plot_gate_map(
    backend,
    label_qubits=True,
    line_width=20,
    line_color=[
        "black"
        if edge[0] in ghz_qubits + checks and edge[1] in ghz_qubits + checks
        else "lightgrey"
        for edge in backend.coupling_map.graph.edge_list()
    ],
    qubit_color=[
        "blue"
        if i in ghz_qubits
        else "salmon"
        if i in checks
        else "lightgrey"
        for i in range(0, backend.num_qubits)
    ],
)
plt.show()

qc.draw("mpl", idle_wires=False, fold=-1)

Ora aggiungiamo le misurazioni.

qc = add_measurements(qc, ghz_qubits, checks)

La pipeline di scheduling qui sotto fissa la temporizzazione, rimuove le barriere, semplifica i ritardi e inietta il disaccoppiamento dinamico, preservando al contempo i tempi delle operazioni originali.

# The scheduling consists of first inserting delays while barriers are still there
# Then removing the barriers and consolidating the delays, so that the operations do not move in time
# Lastly we replace delays with dynamical decoupling
collect_function = partial(
    collect_using_filter_function,
    filter_function=(lambda node: node.op.name == "delay"),
    split_blocks=True,
    min_block_size=2,
    split_layers=False,
    collect_from_back=False,
    max_block_width=None,
)

collapse_function = partial(
    collapse_to_operation,
    collapse_function=(
        lambda circ: Delay(sum(inst.operation.duration for inst in circ))
    ),
)

class Unschedule(AnalysisPass):
    """Removes a property from the passmanager property set so that the circuit looks unscheduled, so we can schedule it again."""

    def run(self, dag):
        del self.property_set["node_start_time"]

def build_passmanager(backend, dd_qubits=None):
    pm = generate_preset_pass_manager(
        target=backend.target,
        layout_method="trivial",
        optimization_level=2,
        routing_method="none",
    )

    pm.scheduling = PassManager(
        [
            ALAPScheduleAnalysis(target=backend.target),
            PadDelay(target=backend.target),
            RemoveBarriers(),
            Unschedule(),
            CollectAndCollapse(
                collect_function=collect_function,
                collapse_function=collapse_function,
            ),
            ALAPScheduleAnalysis(target=backend.target),
            PadDynamicalDecoupling(
                dd_sequence=[XGate(), RZGate(-np.pi), XGate(), RZGate(np.pi)],
                spacing=[1 / 4, 1 / 2, 0, 0, 1 / 4],
                target=backend.target,
                qubits=dd_qubits,
            ),
        ]
    )

    return pm

Ora possiamo utilizzare il pass manager personalizzato per traspilare il circuito per il backend selezionato.

# Transpile the circuits for the backend
pm = build_passmanager(backend, ghz_qubits)

# Instruction set architecture (ISA) level circuit after scheduling and DD insertion
isa_circuit = pm.run(qc)

# Draw after scheduling and DD insertion
# timeline_drawer(isa_circuit, show_idle=False, time_range=(0, 1000), target=backend.target)

isa_circuit.draw("mpl", fold=-1, idle_wires=False)

Quindi inviamo il job utilizzando la primitiva Sampler di Qiskit Runtime.

# Select the sampler options
sampler = Sampler(mode=backend)
sampler.options.default_shots = SHOTS
sampler.options.dynamical_decoupling.enable = False
sampler.options.execution.rep_delay = 0.00025

# Submit the job
print("Submitting sampler job")
ghz_job = sampler.run([isa_circuit])

print(ghz_job.job_id())

d493f17nmdfs73abf9qg

Step 4: Post-elaborare e restituire il risultato nel formato classico desiderato

Ora possiamo recuperare e analizzare i risultati dal job Sampler.

# Retrieve the job results
job_result = ghz_job.result()

# Get the counts from GHZ and check qubit measurements
ghz_counts = job_result[0].data.c1.get_counts()
checks_counts = job_result[0].data.c2.get_counts()

# Post-process to get unflagged GHZ counts (i.e., check bits are all '0')
joined_counts = job_result[0].join_data().get_counts()
unflagged_counts = {}
for key, count in joined_counts.items():
    check_bits = key[: len(checks)]
    ghz_bits = key[len(checks) :]
    if set(check_bits) == {"0"}:
        unflagged_counts[ghz_bits] = count

# Get top 20 outcomes by frequency from the unflagged counts
top_counts = dict(
    sorted(unflagged_counts.items(), key=lambda x: x[1], reverse=True)[:20]
)

# Rename keys for better visualization
top_counts_renamed = {}
i = 0
for key, count in top_counts.items():
    if set(key) == {"0"}:
        top_counts_renamed["all 0s"] = count
    elif set(key) == {"1"}:
        top_counts_renamed["all 1s"] = count
    else:
        top_counts_renamed[f"other_{i}"] = count
        i += 1

plot_histogram(top_counts_renamed, figsize=(12, 7))

Nell'istogramma qui sopra, abbiamo rappresentato 20 misurazioni di bitstring dai qubit GHZ che non sono state segnalate dai qubit di controllo. Come previsto, le bitstring all-0 e all-1 hanno i conteggi più alti. Notate che alcune bitstring errate con basso peso di errore non sono state catturate dal rilevamento degli errori. I conteggi più alti si trovano comunque nelle bitstring attese.

Discussione

In questo tutorial, abbiamo mostrato come implementare una tecnica di rilevamento degli errori a basso overhead utilizzando codici spaziotemporali, e dimostrato la sua applicazione nel mondo reale per preparare stati GHZ su hardware. Consultate [3] per esplorare ulteriormente i dettagli tecnici della preparazione degli stati GHZ. Oltre al rilevamento degli errori, gli autori utilizzano la mitigazione degli errori di readout con M3 e TREX ed eseguono tecniche di uncomputation temporanea per preparare stati GHZ ad alta fedeltà.

Riferimenti

• [1] Martiel, S., & Javadi-Abhari, A. (2025). Low-overhead error detection with spacetime codes. arXiv preprint arXiv:2504.15725.
• [2] van den Berg, E., Bravyi, S., Gambetta, J. M., Jurcevic, P., Maslov, D., & Temme, K. (2023). Single-shot error mitigation by coherent Pauli checks. Physical Review Research, 5(3), 033193.
• [3] Javadi-Abhari, A., Martiel, S., Seif, A., Takita, M., & Wei, K. X. (2025). Big cats: entanglement in 120 qubits and beyond. arXiv preprint arXiv:2510.09520.
