Gate Cutting per Ridurre la Profondità del Circuit

In questo tutorial, ridurremo la profondità di un circuito tagliando gate distanti, evitando i gate di swap che altrimenti verrebbero introdotti dal routing.

Questi sono i passaggi che seguiremo in questo pattern Qiskit:

  • Passo 1: Mappa il problema su circuit quantistici e operatori:

    • Mappa l'hamiltoniano su un circuit quantistico.

  • Passo 2: Ottimizza per l'hardware di destinazione [Usa l'addon di cutting]:

    • Taglia il circuito e l'osservabile.

    • Esegui la transpilazione dei sottosperimenti per l'hardware.

  • Passo 3: Esegui sull'hardware di destinazione:

    • Esegui i sottosperimenti ottenuti nel Passo 2 usando la primitiva Sampler.

  • Passo 4: Post-elabora i risultati [Usa l'addon di cutting]:

    • Combina i risultati del Passo 3 per ricostruire il valore di aspettazione dell'osservabile in questione.

Passo 1: Mappa​

Crea un circuito da eseguire sul Backend​

# Added by doQumentation — installs the packages this notebook needs if they are missing
import importlib.util

_needed = {"numpy": "numpy", "qiskit": "qiskit", "qiskit_addon_cutting": "qiskit-addon-cutting", "qiskit_aer": "qiskit-aer", "qiskit_ibm_runtime": "qiskit-ibm-runtime"}
_missing = [pip for module, pip in _needed.items()
            if importlib.util.find_spec(module) is None]
# One at a time, so a package that fails to install does not block the others
for _pip in _missing:
    %pip install -q {_pip}
if not _missing:
    print("\u2713 All required packages are installed")

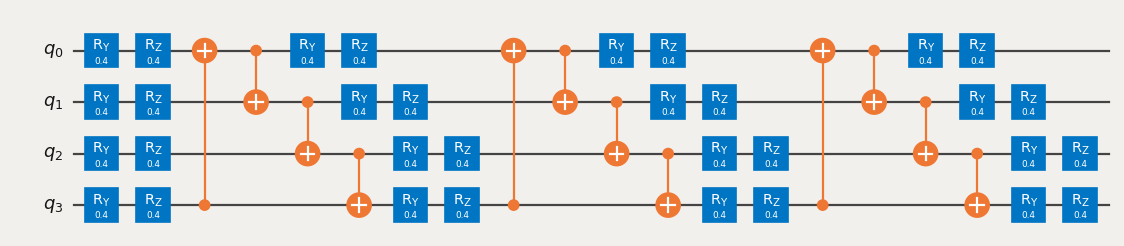

from qiskit.circuit.library import efficient_su2

circuit = efficient_su2(num_qubits=4, entanglement="circular")
circuit.assign_parameters([0.4] * len(circuit.parameters), inplace=True)
circuit.draw("mpl", scale=0.8)

Diagramma del circuit quantistico

Specifica un osservabile​

from qiskit.quantum_info import SparsePauliOp

observable = SparsePauliOp(["ZZII", "IZZI", "-IIZZ", "XIXI", "ZIZZ", "IXIX"])

Passo 2: Ottimizza​

Specifica un Backend​

Puoi fornire un Backend simulato (fake) oppure un Backend hardware di Qiskit Runtime.

from qiskit_ibm_runtime.fake_provider import FakeManilaV2

backend = FakeManilaV2()

Esegui la transpilazione del circuito, visualizza gli swap e prendi nota della profondità​

Scegliamo un layout che richiede due swap per eseguire i gate tra i qubit 3 e 0 e altri due swap per riportare i qubit nelle loro posizioni iniziali.

from qiskit.transpiler import generate_preset_pass_manager

pass_manager = generate_preset_pass_manager(
    optimization_level=1, backend=backend, initial_layout=[0, 1, 2, 3]
)

transpiled_qc = pass_manager.run(circuit)
print(f"Transpiled circuit depth: {transpiled_qc.depth(lambda x: len(x.qubits) >= 2)}")
Transpiled circuit depth: 30

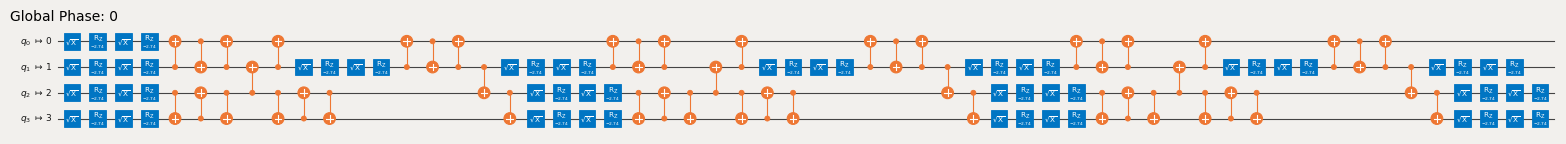

transpiled_qc.draw("mpl", scale=0.4, idle_wires=False, fold=-1)

Diagramma del circuit quantistico

Sostituisci i gate distanti con TwoQubitQPDGate specificando i loro indici​

cut_gates sostituirà i gate agli indici specificati con TwoQubitQPDGate e restituirà anche una lista di istanze QPDBasis -- una per ciascuna decomposizione di gate.

from qiskit_addon_cutting import cut_gates

# Find the indices of the distant gates
cut_indices = [
    i
    for i, instruction in enumerate(circuit.data)
    if {circuit.find_bit(q)[0] for q in instruction.qubits} == {0, 3}
]

# Decompose distant CNOTs into TwoQubitQPDGate instances
qpd_circuit, bases = cut_gates(circuit, cut_indices)

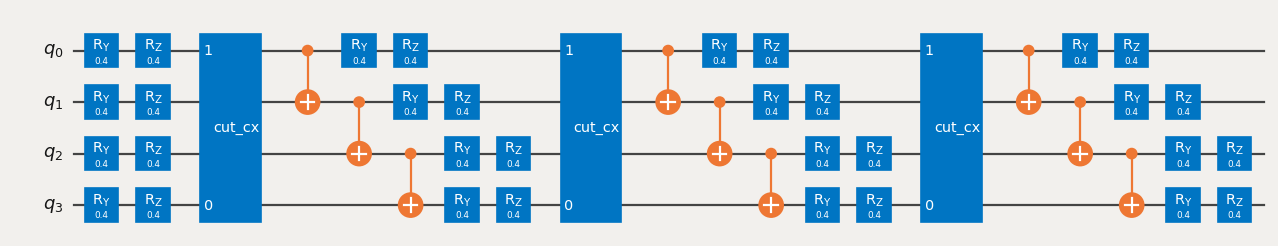

qpd_circuit.draw("mpl", scale=0.8)

Diagramma del circuit quantistico

Genera i sottosperimenti da eseguire sul Backend​

generate_cutting_experiments accetta un circuito contenente istanze TwoQubitQPDGate e osservabili come PauliList.

Per simulare il valore di aspettazione del circuito di dimensione completa, molti sottosperimenti vengono generati dalla distribuzione di quasiprobabilità congiunta dei gate decomposti e poi eseguiti su uno o più Backend. Il numero di campioni prelevati dalla distribuzione è controllato da num_samples, e viene fornito un coefficiente combinato per ciascun campione distinto. Per ulteriori informazioni su come vengono calcolati i coefficienti, consulta il materiale esplicativo.

Nota: Il parametro observables di generate_cutting_experiments è di tipo PauliList. I coefficienti dei termini dell'osservabile e le fasi vengono ignorati durante la decomposizione del problema e l'esecuzione dei sottosperimenti. Possono essere riapplicati durante la ricostruzione del valore di aspettazione.

import numpy as np
from qiskit_addon_cutting import generate_cutting_experiments

# Generate the subexperiments and sampling coefficients
subexperiments, coefficients = generate_cutting_experiments(
    circuits=qpd_circuit, observables=observable.paulis, num_samples=np.inf
)

Calcola il sovraccarico di campionamento per i tagli scelti​

Qui tagliamo tre gate CNOT, ottenendo un sovraccarico di campionamento pari a 939^3.

Per ulteriori informazioni sul sovraccarico di campionamento causato dal circuit cutting, consulta il materiale esplicativo.

print(f"Sampling overhead: {np.prod([basis.overhead for basis in bases])}")
Sampling overhead: 729.0

Dimostra che i sottosperimenti QPD saranno meno profondi dopo il taglio dei gate distanti​

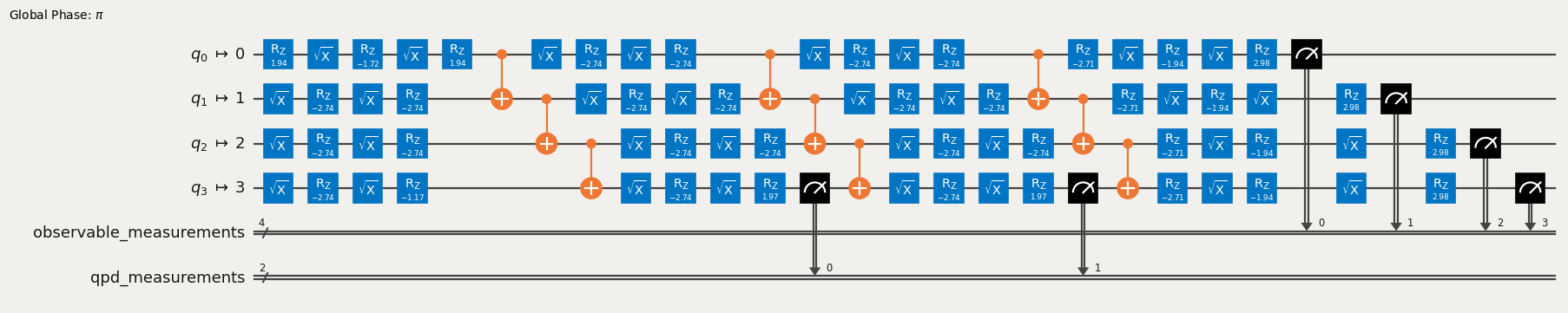

Ecco un esempio di un sottosperimento scelto arbitrariamente generato dal Circuit QPD. La sua profondità è stata ridotta di oltre la metà. Molti di questi sottosperimenti probabilistici devono essere generati e valutati per ricostruire un valore di aspettazione del circuito più profondo.

# Transpile the decomposed circuit to the same layout
transpiled_qpd_circuit = pass_manager.run(subexperiments[100])

print(
    f"Original circuit depth after transpile: {transpiled_qc.depth(lambda x: len(x.qubits) >= 2)}"
)
print(
    f"QPD subexperiment depth after transpile: {transpiled_qpd_circuit.depth(lambda x: len(x.qubits) >= 2)}"
)
transpiled_qpd_circuit.draw("mpl", scale=0.8, idle_wires=False, fold=-1)
Original circuit depth after transpile: 30
QPD subexperiment depth after transpile: 7

Diagramma del circuit quantistico

Prepara i sottosperimenti per il Backend​

# Transpile the subeperiments to the backend's instruction set architecture (ISA)
isa_subexperiments = pass_manager.run(subexperiments)

Passo 3: Esegui​

Esegui i sottosperimenti usando la primitiva Sampler di Qiskit Runtime​

from qiskit_ibm_runtime import SamplerV2

# Set up the Qiskit Runtime Sampler primitive.  For a fake backend, this will use a local simulator.
sampler = SamplerV2(backend)

# Submit the subexperiments
job = sampler.run(isa_subexperiments)
# Retrieve the results
results = job.result()

Passo 4: Post-elabora​

Ricostruisci il valore di aspettazione​

Ricostruisci i valori di aspettazione per ciascun termine dell'osservabile e combinali per ricostruire il valore di aspettazione per l'osservabile originale.

from qiskit_addon_cutting import reconstruct_expectation_values

reconstructed_expval_terms = reconstruct_expectation_values(
    results,
    coefficients,
    observable.paulis,
)
# Reconstruct final expectation value
reconstructed_expval = np.dot(reconstructed_expval_terms, observable.coeffs)

Confronta il valore di aspettazione ricostruito con il valore di aspettazione esatto del circuito e dell'osservabile originali​

from qiskit_aer.primitives import EstimatorV2

estimator = EstimatorV2()
exact_expval = estimator.run([(circuit, observable)]).result()[0].data.evs
print(f"Reconstructed expectation value: {np.real(np.round(reconstructed_expval, 8))}")
print(f"Exact expectation value: {np.round(exact_expval, 8)}")
print(f"Error in estimation: {np.real(np.round(reconstructed_expval-exact_expval, 8))}")
print(
    f"Relative error in estimation: {np.real(np.round((reconstructed_expval-exact_expval) / exact_expval, 8))}"
)
Reconstructed expectation value: 0.44018555
Exact expectation value: 0.50497603
Error in estimation: -0.06479049
Relative error in estimation: -0.12830408
